КЛАДАННЯ КОНСТРУКТИВНОЇ СХЕМИ ПЕРЕКРИТТЯ

РОЗРАХУНОК ТА КОНСТРУЮВАННЯ МОНОЛІТНОЇ БАЛОЧНОЇ ПЛИТИ

Розрахунок починається з призначення попередніх розмірів елементів перекриття, який базується на досвіді проектування.

Висоту головних балок рекомендується приймати

де - проліт головної балки.

Ширина ребра головної балки

Висота другорядної балки (рис.2)

де - проліт другорядної балки.

Ширина ребра другорядної балки

Рис.1 Визначення роз рахункових прольотів плити

Крайній розрахунковий проліт плити в изначають з урахуванням довжини опертя плити на стіну с=120 мм.

або

де

l₁ – величина крайнього прольоту в осях;

а – прив’язка внутрішньої грані стіни до осі (а = 200 мм).

Середній розрахунковий проліт визначають, як відстань між ребрами другорядних балок (рис 2).

де l₂ – величина середнього прольоту в осях;

Збір навантаження зручно вести в табличній формі (табл 1).

Таблиця 1

Навантаження на 1м2 монолітної залізобетонної плити перекриття

Навантаження	Нормативне навантаження,  кН/м2	Коефіцієнт надійності по навантаженню,	Коефіцієнт надійності за призначенням	Розрахункове навантаженнякН/м2
Постійне g:
Вага підлоги		1,1…1,3	0,95…1,25
Вага з/б плити		1,1	0,95…1,25
Разом		-	-
Тимчасове (корисне) v:		1,2…1,3	0,95…1,25
Всього		-	-

де:

ρ=2,5 т/м³ – щільність важкого залізобетону;

q =9,81 – сила земного тяжіння;

Для постійних навантажень γ_{f =} 1,1 при щільності матеріалу ≥ 1,8т/м³ та γ_{f =} 1,3 при щільності матеріалу < 1,8т/м³.

Для тимчасових навантажень γ_{f =} 1,2 при v_n ≥ 2,0т/м² та γ_{f =} 1,3 при v_n <2,0т/м².

Визначення розрахункових згинаючих моментів виконують до вісі симетрії тобто на 2…3 прольотах.

В крайньому прольоті

В середніх прольотах:

де - сумарне навантаження, що діє на плиту ( ) див.табл.1;

На грані першої проміжної опори В при безперервному армуванні зварними рулонними сітками та в’язаними сітками з відгинами:

На грані першої проміжної опори В при роздільному армуванні зварними плоскими сітками з поперечною робочою арматурою та в’язаними сітками без відгинів:

де l₀ – більший із суміжних розрахункових прольотів.

В середніх прольотах та на опорах С, D, E і т.д. незалежно від способу армування плити

Розрахункова схема та епюра згинальних моментів в плиті наведена на рис 3.

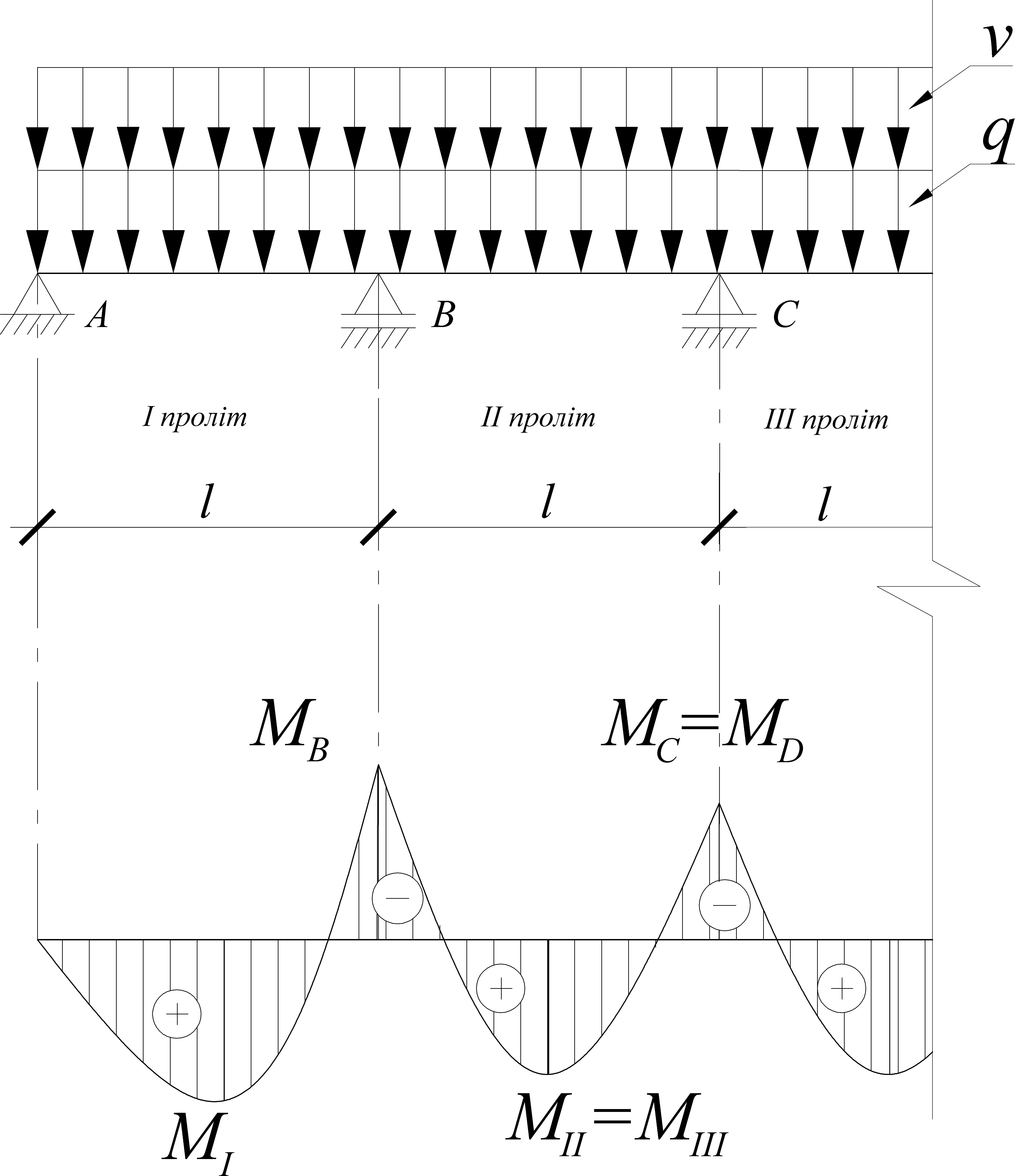

Рис.2 Розрахункова схема та епюра згинальних моментів

Вихідні дані для проектування:

Клас бетону:

Клас арматури:

Попередньо прийняту товщину плити уточнюємо по найбільшому згинальному моменту. Для цього визначаємо робочу висоту поперечного перерізу плити.

де - максимальний згинальний момент, H∙м;

- коефіцієнт, який визначається по формулі:

або за дод. 8 в залежності від коефіцієнта , величина якого приймається для плит ;

 м – розрахункова смуга плити.

Тоді необхідна висота плити

де  мм – відстань від низу плити до центра ваги робочої арматури.

Величину приймається кратною 10 мм. Приймаємо

Тоді

Далі визначаємо площі поперечного перерізу робочої арматури (смуга І) для кожного характерного перерізу плити.

Переріз І-І в першому прольоті

Визначаємо коефіцієнт за формулою

По значенню визначаємо коефіцієнт

Визначаємо граничну дійсну висоту стиснутої зони бетону за формулою:

Тоді порівнюємо значення і якщо не виконуються умова то ширина перерізу значно перевищує висоту.

Тоді необхідна площа поперечного перерізу робочої арматури для перерізу I-I

Переріз ІI-ІI біля опори В

По значенню визначаємо коефіцієнт

Тоді необхідна площа поперечного перерізу робочої арматури на опорі B

Переріз ІІ-ІІ в другому прольоті та переріз IV-IV біля опори C

По значенню визначаємо коефіцієнт

Тоді необхідна площа поперечного перерізу робочої арматури для перерізу II-II

У плитах, обрамлених з усіх сторін балками (смуга ІІ), згинальні моменти в середніх прольотах і на середніх опорах змен шуються на 20 % внаслідок виникнення розпору.

Тоді

По значенню визначаємо коефіцієнт
