Конструкторская часть
1.1 Разработка конструкции лонжерона второго нижнего звена рн транспортного самолета
1.1.1 Описание самолета
В данной выпускной работе рассматривается лонжерон второго нижнего звена РН транспортного самолёта (рисунок №1.1).ТТХ данного самолета указаны в таблице №1.1.
Таблица №1.1 – Тактико-технические характеристики самолета
Размах крыла |
31,89 м |
Длина самолета |
28,07 м |
Высота самолета |
8,65 м |
Площадь крыла |
98,62 кв.м |
- Масса пустого самолета - Масса максимальная взлетная |
19050 кг 34500 кг |
Внутреннее топливо |
12950 кг |
Тип двигателя |
2 ТРД Прогресс (Лотарев) Д-36 (Д-436) |
Тяга |
2 х 6500 кгс (2 х 7510 кгс) |
Максимальная скорость |
800 км/ч |
Крейсерская скорость |
600 км/ч |
Практическая дальность |
4800 км |
Дальность действия |
800 км |
Практический потолок |
11800 м |
Экипаж |
3-4 чел |
Полезная нагрузка |
10000 кг. |
Основные характеристики вертикального оперения:
Sво = 16,1 м2;
Sрн =2,47 м2;
вконц рн =1,6 м;
вкорн рн =2,2 м;
Оперение – это несущие поверхности, являющиеся органами устойчивости и управляемости самолета. Оно состоит из горизонтального и вертикального оперения.
Вертикальное оперение предназначено для обеспечения поперечной путевой устойчивости и управляемости самолета. Эти задачи решаются образованием на оперении переменных по величине и направлению аэродинамических сил, необходимых для обеспечения заданных режимов полета.
Вертикальное оперение состоит из неподвижного киля и подвижного руля направления.
Обеспечение высокой эффективности оперения для получения необходимых характеристик устойчивости и управляемости самолета на всех режимах полета, определяемых ТТТ к самолетам в зависимости от их назначения и условий применения, при наименьшей массе оперения является основным требованием к оперению.

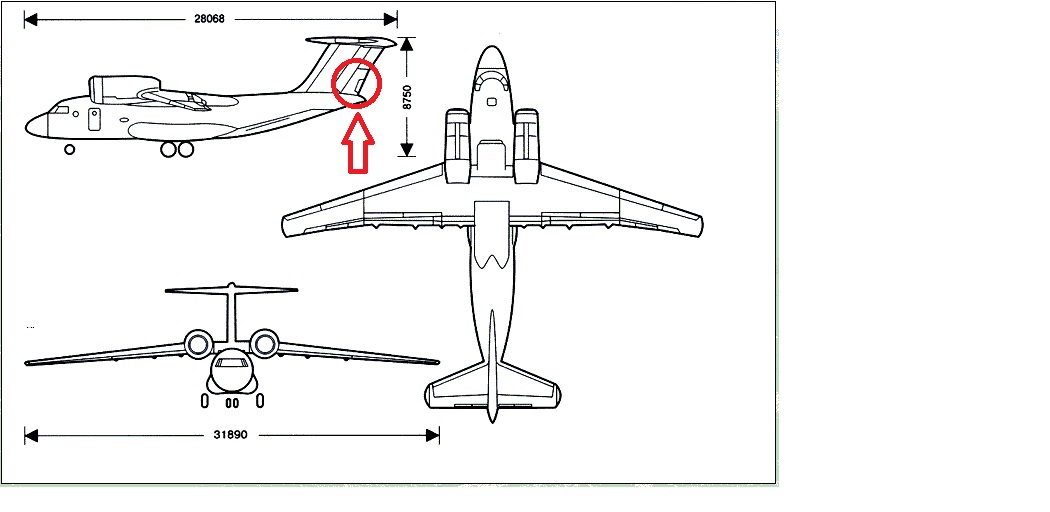

Рисунок №1.1 – Эскиз самолета в трех проекциях с указанным 2м нижним звеном Р.Н.
1.1.2 Определение нагрузок, действующих на во.
Расчетная уравновешивающая нагрузка ВО при односторонней остановке двигателя определяется по формуле
,
(1.1.1)
где:
– коэффициент безопасности;
–
тяга двигателя (Р = 65000 Н):
h = 2.62 м – расстояние от оси двигателя до центра масс самолета;
= 12.1 м – расстояние от центра масс
самолета до центра давления: аэродинамической
нагрузки ВО;
Расчетная маневренная нагрузка ВО, являющаяся основной и максимальной, имеет место при мгновенном отклонении летчиком руля направления и определяется по приближенной зависимости
(1.1.2)
кг/м3 (1.1.3)
Скоростной напор на максимальной скорости:
(1.1.4)
где:
м²-
площадь вертикального оперения
- коэффициент безопасности
Н=6 км высота полета;
Нагрузку от воздействия неспокойного воздуха вычисляют по формуле
(1.1.5)
где: с = 1.3 - коэффициент
Окончательно принимаем:
=
(1.1.6)
(1.1.7)
Определяем погонную нагрузку по формуле:
(1.1.8)
