4 Построения эпюры грузопотоков

Таблица 2- Матрица грузопотоков

Данные	В пункт					Всего отправлено
Из пункта	C	D	E	F	G.
C	Х	300	350	-	400	1050
D	250	Х	250	350	550	1400
E	250	400	Х	350	300	1300
F	-	300	350	Х	400	1050
G.	450	-	300	500	Х	1250
Прибыло	950	1000	1250	1200	1650	6050

Так для эпюры грузопотоков ,изображенной на рис. 1 прямым направлениям будет направление CG так как,согласно формуле

∑Q_прям >∑Q_обратн , (8)

где ∑Q_прям; ∑Q_обратн –соответственно грузооборот в прямом и обратном направлении.

Q_CG=400+550+350+400+350+350+300+300+250=3250 т;

Q_GC=450+500+350+250+400+250+300+300=2800 т.

Q_CG >Q_GC

Общий объем перевозок (в тоннах) определяется как сумма всего отправленного или всего полученного груза ΣQ_i,вычисляется по формуле

Q=Q₁+Q₂+…Q_n=ΣQ_i . (9)

Количество груза, отправляемого из каждого пункта, будет равно

Q_C=400+350+300=1050т;

Q_D=550+350+250+250=1400 т;

Q_E=300+350+400+250=1300 т;

Q_F=400+350+300=1050 т;

Q_G=500+300+450=1250 т.

Общее количество грузов по отправлению

Q_отпр=1050+1400+1300+1050+1250=6050 т.

Количество груза, прибывающего в каждый пункт, будет равно

Q_C=250+250+450=950 т;

Q_D=300+400+300=1000 т;

Q_E=350+250+350+300=1250 т;

Q_F=350+350+500=1200 т;

Q_G=400+550+300+400=1650 т.

Общее количество груза по прибытию

Q_приб=950+1000+1250+1200+1650= 6050т.

Количество груза, проходящего транзитом через каждый пункт,находим по следующей формуле

Q_i-транз=Q₁+Q₂+…Q_n=ΣQ_i . (10)

Q_Dтранз=400+450+350+250=1450 т;

Q_Eтранз=450+400+300+550+350=2050 т;

Q_Fтранз=450+400+550+300+300=2000 т.

Объем перевозок грузов на каждом участке,вычисляется по формуле

Q_{i-участок}=Q₁+Q₂+…Q_n=ΣQ_i . (11)

Q_CD=450+400+350+300+250+250=2000 т;

Q_DE=450+400+550+350+350+250+250+400+300=3300 т;

Q_EF=450+400+550+350+350+300+350+300+300=3350 т;

Q_FG=450+400+550+400+300+500+300=2900 т.

Грузооборот на каждом участке линии,определяем по формуле

Р=Q_nl_n, (12)

где l_n-расстояние перевозки на каждом участке линии.

Р_CD=Q_CD·l_CD=2000^.45=90000 т-км;

Р_DE=Q_DE·l_DE=3300^.55=181500 т-км;

Р_EF=Q_EF·l_EF=3350^.65=217750 т-км;

Р_FG=Q_FG·l_FG=2900^.75=217500 т-км.

Общий грузооборот,определяем по формуле

Р=Q₁l₁+Q₂l₂+…+Q_nl_n=ΣQ_il_i. (13)

Р=90000+181500+217750+217500=706750 т-км.

Среднее расстояние перевозки,определяем по формуле

(14)

l_гр=

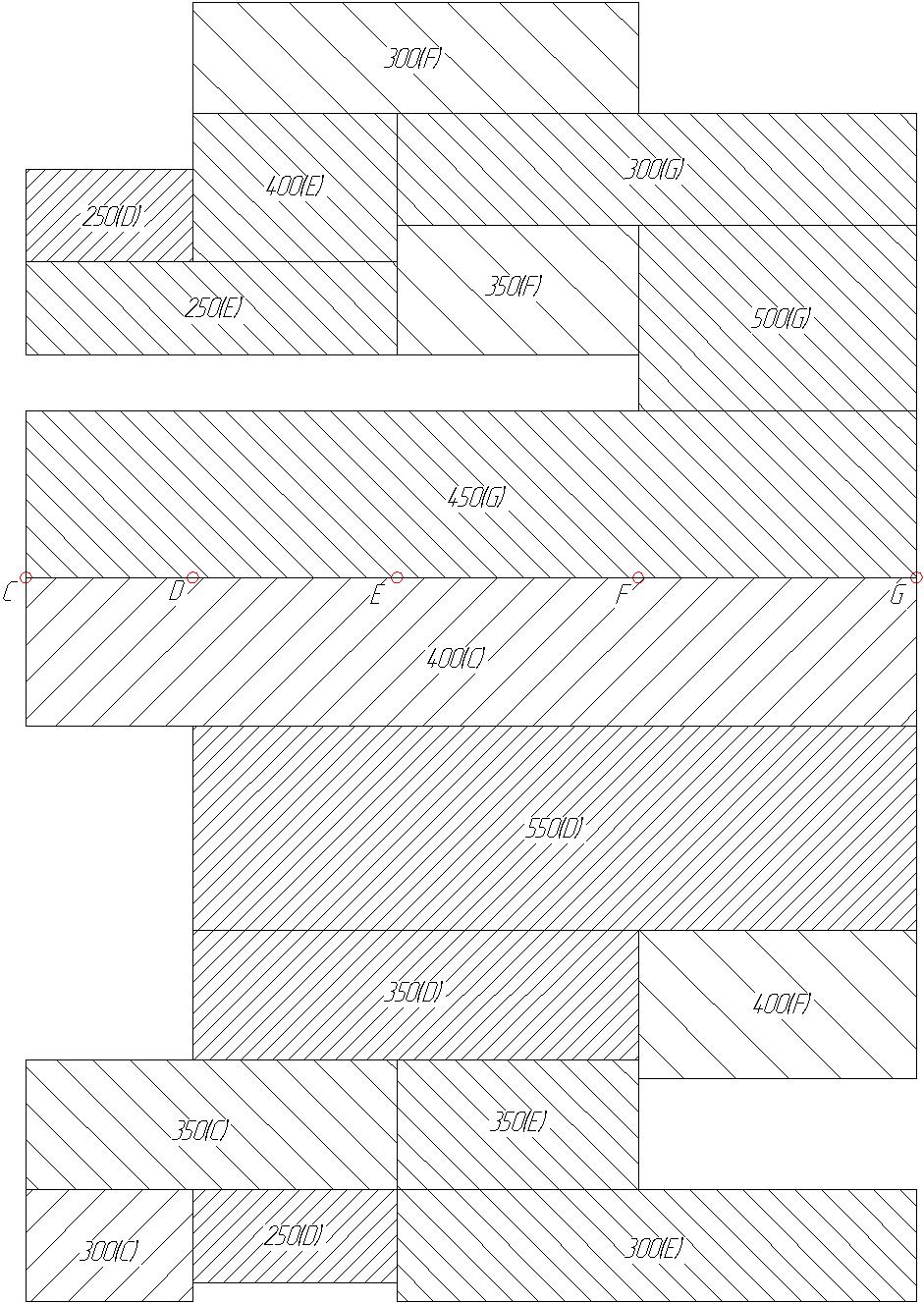

Рисунок 1-Эпюра грузопотоков

Эпюра имеет прямое (по которому следует наибольшее количество груза) и обратное направления движения груза /1/. Отношение величин грузопотоков в прямом и обратном направлениях называется коэффициентом неравномерности грузопотоков по направлениям,которые графически изображены на рисунке 2.

Рисунок 2-Коэффициент неравномерности грузопотоков по направлениям
