5. Информация о металлоконструкции
Металлоконструкция "Коромысло экскаватора" представляет собой коробчатую П-образную сварную конструкцию ,состоящую из двух вертикальных листов, имеющих в верхней части выступы для приварки бонок, в отверстиях, которых размещаются оси торцевых листов.

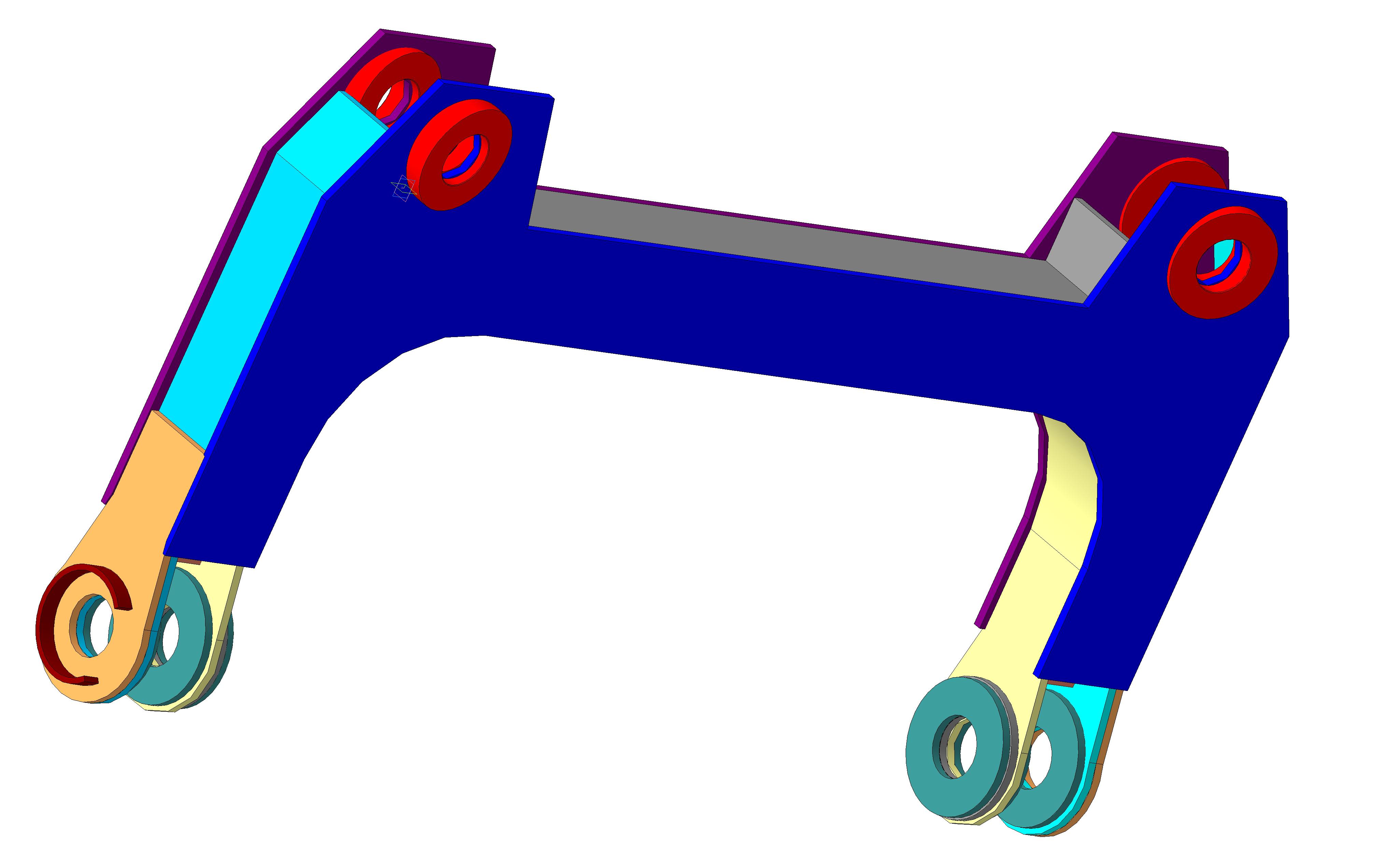

Рисунок 1. Общий вид коромысла экскаватора
Металлоконструкция "Коромысло экскаватора" служит для удержания на себе навесного оборудования, с точкой опоры между точками приложения сил, и соответствует нормативным документам :
РД 36-62-00 Оборудование грузоподъемное. Общие технические требования.
ПБ 10-382-00.ПРАВИЛА УСТРОЙСТВА и БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ГРУЗОПОДЪЕМНЫХ КРАНОВ.
ГОСТ Р 12.2.011-2003. ССБТ. Машины строительные, дорожные и землеройные. Общие требования безопасности (взамен ГОСТ 12.2.011-75).
ГПМ ГОСТ 2.114-95 Единая система конструкторской документации. Технические условия.
Металлоконструкция "Коромысло экскаватора" воспринимает большие механические знакопеременные нагрузки от собственного веса и динамические от веса груза.
Требования к металлоконструкции: прочность, жесткость, устойчивость, сопротивление внешним нагрузкам.
Требования к сварным швам - прочность при достаточной пластичности .
Металлоконструкция “Коромысло экскаватора” изготовляется из листового проката по ГОСТ 19903 – 74,полосового проката по ГОСТ 103 -76 и квадрата по ГОСТ 2591-88.
Габаритные размеры конструкции , мм:
Длина – 3404 мм;
Ширина – 382 мм;
Высота – 1870 мм;
Масса - 1590 кг.
Условие эксплуатации - открытый воздух, среда работы – среда слабо агрессивная температура от - 40 до +50 °С.
Описание типов производства
Мелкосерийное производство - это производство ограниченной номенклатуры однородной продукции сериями или партиями, количество которых зависит от заказа или соглашения. Изменение серий продукции обусловлено изменением технологической схемы, структуры производственного процесса, продолжительности цикла. Это, в свою очередь, требует переналадки процесса. Если переналадка оборудования в течение рабочей смены осуществляется один или несколько раз, то такое производство является мелкосерийным.
Рабочие места на предприятиях мелкосерийного производства в определенной степени специализированы. При этом происходит преимущественно их предметная специализация - закрепление за каждым из них нескольких операций для изготовления деталей, обработка которых ведется партиями.
Серийное производство имеет более высокие технико-экономические показатели по сравнению с мелкосерийным производством, но существенно уступает массовому производству. Однако при всех экономических преимуществ массовое производство не будет играть в будущем такой роли в организации производства, как в современных условиях, поскольку наблюдаются тенденции к индивидуализации спроса, то есть потребительского производства или мелких партий. Поэтому масштабы мелкосерийного производства в перспективе будут иметь тенденции к расширению.
