Покажчик рівня палива в паливному баку
(Родичев В. А., Родичева Н. Г. Тракторы и автомобили – М.: Агропромиздат, 1987, рис. 218 с. 326…327)

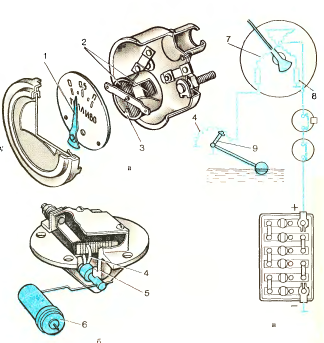

Рис. 25. Покажчик рівня палива:
а – покажчик; б – датчик; в – схема роботи;
1 – стрілка; 2 – котушка; 3 – постійний магніт; 4 – повзунковий реостат; 5 – корпус ; 6 – поплавок з важелем; 7 – ліва котушка; 8 – резистор; 9 – повзунок
Покажчик рівня палива влаштований аналогічно описаним вище покажчикам тису оливи і температури охолоджувальної рідини.
Датчик покажчика (рис. 25 а) представляє собою реостат 4, змонтований в металічному корпусі 5. Реостат змінює опір в залежності від рівня палива в баку, оскільки його рухомий контакт (повзунок) з’єднаний з важелем, на кінці якого встановлений поплавок 66. Сила струму і магнітне поле лівої котушки 7 (рис. 25 б) залежать від положення повзунка 9 реостата. При повному баку обмотка реостата 4 включена повністю, а сила струму в лівій котушці незначна. В цьому випадку результуюче магнітне поле всіх котушок поверне стрілку з магнітом на відмітку «П» (повний бак).
По мірі зменшення рівня палива в баку сила струму лівої котушки збільшується, так як опір реостата 4 зменшується і результуюче магнітне поле котушок переміщає стрілку покажчика в сторону нульової відмітки. Резистор 8 включений в коло як тепловий компенсатор.
Амперметр
(Родичев В. А., Родичева Н. Г. Тракторы и автомобили – М.: Агропромиздат, 1987, рис. 218 с. 327)
Амперметр служить для контролю за зарядкою акумуляторної батареї і роботою генератора. Амперметр включають в електричне коло послідовно. Якщо стрілка відхиляється до відмітки «+», значить акумуляторна батарея заряджається, а якщо до відмітки «–» – розряджається.
