(Трактори і автомобілі. Лабораторно – практичні заняття. Мельников д. І., Заборовський м. А., Бойко б. І. /За ред. Лутаєва і. М. – к.: Вища школа. 1984, с. 12…14)
№ |
Показники |
Двигуни |
|
Д – 240 |
СМД – 62 |
||
1 |
2 |
3 |
4 |
1 |
Зазор між напрямною частиною поршня і циліндром, мм |
0,18…0,20 |
0,22…0,25 |
2 |
Виступання торця гільзи над площиною блока, мм |
0,07…0,24 |
0,065…0,165 |
3 |
Зазор у замку поршневих кілець, мм |
0,4…0,8 |
0,45…0,75 |
4 |
Зазор по висоті між канавкою поршня і кільцем, мм: компресійних маслознімних |
0,08…0,12 0,05…0,09 |
0,09…0,12 0,04…0,08 |
5 |
Допустима різниця в масі, г: поршня шатуна комплекту поршня з шатуном |
10 25 35 |
7 19…23 26…30 |
6 |
Овальність шийок колінчастого вала, мм: шатунних корінних |
0,01…0,02 |
0,01…0,02 |
7 |
Зазор у підшипниках, мм: шатунних корінних |
0,065…0,120 0,070…0,134 |
0,090…0,146 0,100…0,156 |
8 |
Осьове переміщення колінчастого вала, мм |
0,15…0,30 |
0,125…0,345 |
-

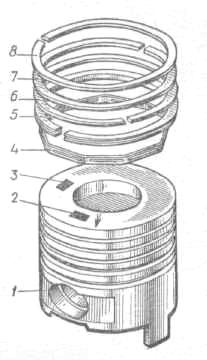

Рис. 2а. Поршневі кільця і мітки на поршні двигунів СМД – 60:
1 – поршень; 2 – тризначна мітка маси поршня; 3 – мітка розмірної групи; 4 – радіальний розширювач маслознімного кільця; 5 – маслознімне кільце; 6, 7 і 8 – компресійні кільця
(Трактори і автомобілі. Лабораторно – практичні заняття. Мельников Д. І., Заборовський М. А., Бойко Б. І. /За ред. Лутаєва І. М. – К.: Вища школа. 1984, с. 37 рис.7)

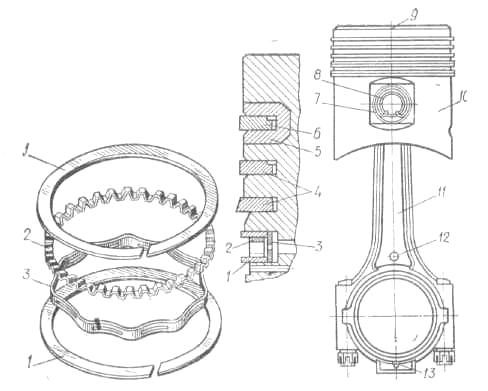

Рис. 2б. Поршневі кільця і мітки на поршні двигунів
ЗИЛ – 130:
1 – дискові маслознімні кільця; 2 – осьовий розширювач; 3 – радіальний розширювач; 4 – друге і третє компресійні кільця; 5 – чавунна вставка; 6 – верхнє компресійне кільце; 7 – стопорне кільце; 8 – поршневий палець; 9 – стрілка або лиска на днищі поршня; 10 – поршень; 11 – шатун; 12 – бобишка на стержні шатуна; 13 – мітка на кришці шатуна
(Трактори і автомобілі. Лабораторно – практичні заняття. Мельников Д. І., Заборовський М. А., Бойко Б. І.
/За ред. Лутаєва І. М. – К.: Вища школа. 1984, с. 23 рис. 3)
Тема: Кривошипно – шатунний механізм
Практичне заняття 1
-
Шифр
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Марка двигуна
Д – 144
Д – 65Н
ЗМЗ – 53А
КамАЗ – 740
ЗИЛ – 130
Таблиця 2а. Технічні характеристики двигунів
