Билет №23 (1)
Устройство и принцип действия трансформатора. Передача электроэнергии.
Трансформатор - устройство для понижения или повышения напряжения переменного тока. Изобретён в 1876 году русским учёным Яблочковым.

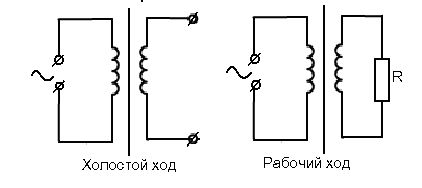

Трансформатор состоит из двух катушек, насаженных на общий сердечник.
Катушка, на которую подают напряжение, называется первичной. Катушка, с которой снимают напряжение, называется вторичной.
Действие прибора основано на явлении электромагнитной индукции: при прохождении переменного тока по первичной обмотке в сердечнике появляется переменный магнитный поток, который возбуждает ЭДС индукции во вторичной катушке.
Основные формулы:
1)
2)
3) k=
U- напряжение [B]; I – сила тока [A]; n – число витков;
k- коэффициент трансформации. Если k > 1 – это понижающий напряжение трансформатор; если k < 1 – повышающий напряжение трансформатор
Трансформатор
бытовой силовой
Пример: в радиотехнике. Пример: на линиях электропередач,
сварочный трансформатор

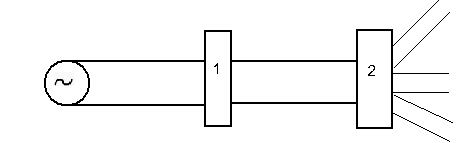

Передача электроэнергии на расстояние:
ПотребитеЛи
1 - повышающий трансформатор; 2 - понижающий трансформатор
Билет 23 (в.2) Лабораторная работа: «Определение эдс и внутреннего сопротивления источника тока». Билет №24 (1)
Фотоэффект и его законы. Уравнение Эйнштейна для фотоэффекта. Постоянная Планка. Применение фотоэффекта в технике.
Фотоэффект - явление вырывания электронов с поверхности вещества под действием света.
Фотоэффект открыл немецкий учёный Герц. Законы фотоэффекта установил русский учёный Столетов. (Рассказать по таблице опыт Столетова).
Законы фотоэффекта:
Количество электронов, вырываемых светом за 1 секунду, прямо пропорционально
интенсивности светового потока.
Максимальная кинетическая энергия фотоэлектронов линейно возрастает с частотой света и не зависит от его интенсивности.
Уравнение
Эйнштейна
h
= A
вых.
+
[A вых] = Дж - работа выхода электрона на поверхность металла
=
[Ek]
= Дж - кинетическая энергия выбитых
электронов
[] = Гц – частота падающего света
h = 6,63* 10 -34 Дж с - постоянная Планка
min
=
-
красная граница
фотоэффекта - это наименьшая
частота, начиная с которой может
происходить фотоэффект.
Применение фотоэффекта.
На этом явлении работают приборы фотоэлементы. Они бывают двух типов:
Фотоэлемент
Вакуумный Полупроводниковый
В вакуумном фотоэлементе электроны вылетают с поверхности фотокатода и летят к аноду. В полупроводниковом – электроны остаются внутри полупроводника. (Показать данные фотоэлементы).
С помощью фотоэлементов озвучили кино, их применяют для автоматического открывания дверей, автоматического счёта деталей на конвейере, автоматического включения освещения и др. (см. плакат).
