11.4 Определение
.
|
|
М=0,6 |
0,0087 |
М=1,6 |
0,0018 |

– приращение коэффициента сопротивления от отклонения управляющих поверхностей в продольной плоскости.

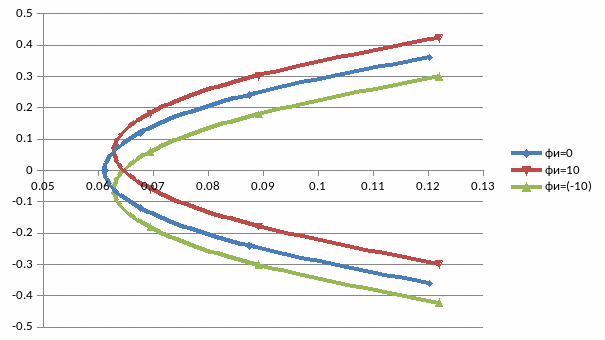

11.5 Построение балансировочной поляры самолета.
М=0,6
М=1,6
12. Определение коэффициентов поперечной силы и моментов крена и рыскания самолета.
При
наличии угла скольжения самолета
возникают поперечная сила (Z)
и
аэродинамические моменты крена ( Мх
) и рыскания ( My
), которые выражаются через аэродинамические
коэффициенты. Если коэффициент подъемной
силы Суа=
0,
т.е. угол атаки a
= 0
либо a
= a0,
то эти коэффициенты будут изменяться
только по числам Маха невозмущенного
потока (
).
Определение коэффициентов
,
,
будет
приведено для случая Суа=
0.
12.1 Коэффициент поперечной силы самолета.
Производная коэффициента поперечной силы по углу скольжения самолета:
(7.4)
где
,
,
–
производные
поперечной силы по углу скольжения
изолированных фюзеляжа и МГ, изолированного
ВО;
–коэффициент,
учитывающий интерференцию между ВО и
фюзеляжем;
–
число килей;
–
коэффициент эффективности затененной
плоскости
ВО
(так как один киль, то
);
j
–
число мотогондол.
Коэффициенты изолированных частей самолёта определяются аналогично производным коэффициентов подъемной силы по углу атаки изолированных фюзеляжа, мотогондолы и вертикального оперения, принимая (b=a).
При определении приходиться учитывать, что ВО одностороннее. в этом случае для расчета считается состоящим из двух консолей, тогда
,
где
–
производная
коэффициента подъемной силы несущей
поверхности, состоящей из двух консолей
ВО ,определяется по графикам.
|
|
|
|
М=0,6 |
0,0697 |
0,0193 |
-0,0372 |
М=1,6 |
0,0667 |
0,0176 |
-0,0246 |
12.2 Коэффициент момента крена самолета.
Аэродинамический момент крена самолета Mx создается силами, действующими на крыло, горизонтальное и вертикальное оперения. Если = 0 или = 0 при отсутствии углов установки крыла и ГО, при неотклоненных рулях управления моментом крена, Mx будет создаваться силой, действующей на ВО при 0 и боковой силой, вызванной наличием поперечного "V" у крыла и ГО. Коэффициент момента крена самолета можно определить производной коэффициента момента крена по углу скольжения :
производные
момента крена но углу скольжения самолета
от сил, вызванных "V"–
образностью крыла и ГО , действующих на
ВО, от сил интерференции ВО и фюзеляжа,
соответственно.
V-образность
отсутствует. Тогда
(7.7)
где
=1,39 м –
расстояние от продольной оси самолета
до центра тяжести площади ВО.
,
(7.8)
где
–
– средняя
высота фюзеляжа в сечении плоскости
симметрии в пределах центральной хорды
крыла и ГО, соответственно,
,
–
центральная хорда крыла и ГО, соответственно.
|
|
|
|
М=0,6 |
-0,0061 |
-0,0036 |
-0,0097 |
М=1,6 |
-0,0036 |
-0,0038 |
-0,0074 |
