3.2. Горизонтальная планировка

Горизонтальная планировка – это проекция участка застройки на горизонтальную плоскость (вид сверху). На чертеж горизонтальной планировки наносят стротельную координанационную сетку, которая должна перекрывать всю территорию, на которой производится разбивк по квадратам.

Сетку наносят на чертеж в виде квадратов со сторонами 10 см. На чертеже покзывают существующие здания и сооружения, автодороги, тротуа- ры. Начало координат принимают в нижнем левом углу чертежа.

В обозначении осей координационной сетки укзывают буквенный ин- декс (для горизонтальных осей – «А», для вертикальных – «Б») и цифры, соответствующие числу сотен метров от начала координат.

Контуры проектируемых зданий и сооружений наносят по осевым размерам, принятым в строительных чертежах, совмещая с соответствую- щими осями внутреннюю сторону линии контура.

Контуры существующих зданий наносят по данным топографического плана с уточнением по обмерным чертежам.

Далее прозводится привязка начала координатной сетки к реперу (опорная геодезическая точка). Внутри контура здания указывают: номер здания в нижнем правом углу; строительные координаты точек пересечения разбивочных осей здания в его двух противоположных углах, а при сложной конфигурации здания или расположении его параллельно строительной сетке – во всех углах.

4. Инженерное оборудование

4.1.Водоснабжение и водоотведение.

Под системой водоснабжения (или просто водоснабжением) подразумевают комплекс инженерных сооружений и установок, взаимосвязанных и предназначенных для забора воды, подъема и создания требуемого напора, очистки и подготовки, хранения и транспортировки к месту потребления.

Систему водоснабжения можно выбирать местную или централизованную на

основе технико-экономического сравнения вариантов с учетом не только капитальных, но и эксплуатационных затрат. Основными источниками водоснабжения в сельской местности являются подземные воды. Глубина залегания подземных вод и их количество

определяют вид устройства водозабора. В данном курсовом проекте принимаем местную систему водоснабжения.

Децентрализованная система водоснабжения

Децентрализованные системы водоснабжения состоят из индивидуальных водозаборных сооружений (колодцев, капотажных камер, родников, скважин), наружных (если водозабор находится вне жилого дома) и внутренних трубопроводов, санитарно-технических приборов и арматуры, водонапорного или гидропневматического бака. Возможно устройство общего водозаборного сооружения для 2–3 соседних домов. Участок для устройства водозабора следует выбирать на незагрязненном месте, выше по направлению потока подземных вод. Водозаборы должны быть удалены от возможных источников загрязнений (уборных, выгребных ям, скотных дворов, свалок, мест захоронения и т. п.) на расстояние не менее 50 м. Водозаборы следует размещать на сухом повышенном участке земли.

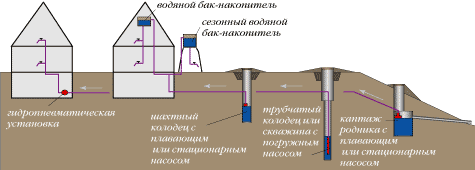

Рис. 2. Схема децентрализованного водоснабжения

При выборе любого из этих источников нужно выяснить, какой максимальный объем воды можно из него получить. Например, дебет артезианской скважины не ограничивает расход воды, сдерживать потребление способна лишь производительность насоса. Если насос очень производителен, а потребителей (кранов) включено мало, может возникнуть настолько высокое давление в трубах, что наиболее узкие места соединений станут пропускать воду — подтекать.

Расчетный расход воды для населенных мест определяется по СНиП 2.04.02-84 «Водоснабжение. Наружные сети и сооружения» по формуле

Q=Q₁+Q₂+Q₃+Q₄+Q₅,

где Q общий расход воды, м3;

Q₁- расход воды на хозяйственно-питьевые нужды, м3;

Q₂- неучтенные расходы, м3;

Q₃- расход воды на поливку улиц и проездов, м3;

Q₄- расход воды на полив зеленых насаждений, м3;

Q₅- расход воды на пожаротушение, м3.

Расход воды на хозяйственно-питьевые нужды населения в общем виде определяется по формуле

Q₁= ,

Где Q_1- расчетный средний за год суточный расход воды, м³/сут,

q_ж- норма водопотребления на одного жителя, 200 л/сут

N- расчетное количество жителей, 10 000 чел

Тогда расход воды на хозяйственно-питьевые нужды населения в общем виде составит

Q₁= =2 000 м³/сут

Неучтенные расходы составляют 10% расхода на хозяйственные нужды:

Q₂=0.1*2 000=200 м³/сут

	Расход воды на поливку проезжей части и тротуаров определяют по
формуле:
где					площадь проезжей части и тротуаров, м2;
					норма расхода воды на поливку, л/м2;

время продолжительности поливки, принимается в среднем равным 8 час.

В случае отсутствия данных о площадях по видам благоустройства (проезды, зеленые насаждения и т.п.), суммарный расход воды на поливку в перерасчете на 1 жителя устанавливают в зависимости от природно-климатических условий, степени благоустройства и других местных условий в пределах 50-90 л/сут.

Q₃=75 л/сут

Расчетный расход воды на тушение пожаров определяется расходом воды на один пожар и количеством одновременных пожаров по формуле

где n				количество одновременных пожаров;
q3				расход воды на тушение одного пожара, л/с.

Пользуясь данными таблицы 4- Расходы воды на пожаротушение [1] принимаем 10 л/с, так расчетное количество жителей составляет 10 000 чел.

Отсюда Q₅= =0,01 м³/сут

Расход воды на поливку зеленых насаждений принимаем согласно данным таблицы 3 [1] равным Q₄= 5,0 м³/сут

Расчетный расход воды составит

Q=2 000+ 200+ 75+ 5+ 0.01=2 280.01 м³/сут

Нормы водоотведения для населенных мест принимают равными нормам водопотребления – от 125 до 350 л/сут. на одного жителя в зависимости от степени благоустройства зданий. В данном курсовом проекте принимаем равными 200 л/сут.
