Исходные данные для проектирования(05160)

1. Место строительства – г. Гусь-Хрустальный;

2. Начало строительства – 15 сентября 2009года;

3. Шаг колонн здания – 6м;

4. Пролет здания – 36;

5. Количество пролетов – 2;

6. Длина здания – 120м;

7. Грузоподъемность крана – 3,2т;

8. Отметка низа стропильной конструкции – 24м;

9. Конструкция для описания технологии монтажа – колонна.

Содержание

стр

1.Принятое конструктивное решение

2.Спецификация сборных элементов

3.Подсчет объемов работ

4.Ведомость потребности в основных строительных материалах

5.Определение потребности в рабочих кадрах и основных материально-технических ресурсах для строительства

6.Выбор методов производства работ и основных строительных машин

7.Выбор монтажного крана

8.Разработка сетевого графика

9.График движения рабочих

10.График движения основных строительных машин

11.Технико-экономические показатели сетевого графика

12.Порядок разработки объектного стройгенплана

13.Определение зон действия монтажного крана

14.Временные построечные дороги

15.Временные здания и сооружения

16.Организация приобъектных складов

17.Электроснабжение строительной площади

18.Технико-экономические показатели стройгенплана

19.Библиографический список

3.1.Принятое конструктивное решение

Согласно заданию на проектирование:

здание двухпролетное с пролетом 36 м, высотой 24 м и длиной 120 м. Для перемещения грузов по пролетам используются подвесные краны грузоподъемностью 3,2т и 2т.

Здание каркасное, запроектировано по рамно-связевой схеме.

Жесткость здания обеспечивается:

• в продольном направлении: связями между колоннами и фермами, а также жестким диском покрытия;

• в поперечном направлении: совместной работой колонн, жестко соединенных с фундаментом, и стропильных конструкций.

На основании анализа объемно-планировочного и конструктивного решений:

а) разбиваем здание на 4 монтажных участка, каждый из которых ограничен шириной пролета и длиной температурного блока ;

б) принимаем следующие методы и способы монтажа конструкций:

• по направлению развития монтажного потока – продольный;

• по последовательности монтажа элементов – комбинированный;

• по способу приведения конструкций в проектное положение – наращивание;

• по способу приведения конструкций в проектное положение – свободный и ограниченно-свободный;

• по способу подготовки конструкций к монтажу – с предварительной раскладкой.

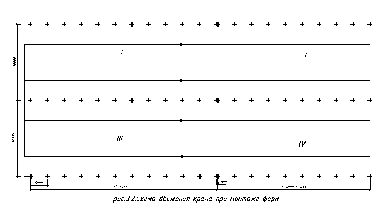

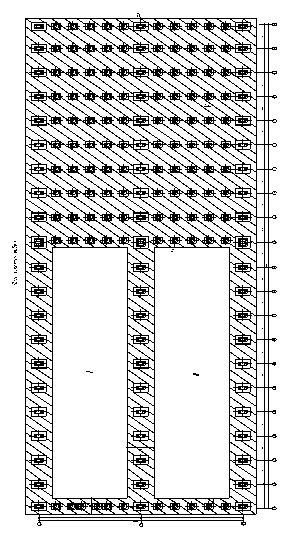

в) принимаем следующие схемы движения крана:

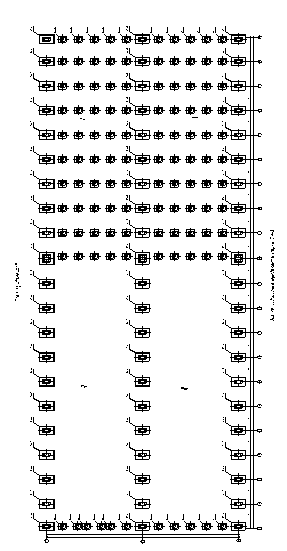

• при монтаже колонн, ригелей и плит:

-при монтаже ферм:

-при монтаже стенового ограждения:

3.2.Спецификация сборных элементов

Характеристики используемых элементов сборных конструкций сведены в спецификацию.

Спецификация монтажных элементов

Таблица 3.1

№ п/п	Наименование элемента	Марка	Размеры				Объем бетона, м3		Масса, т
			длина, м	ширина, м	высота, м
1	Колонна крайнего ряда	К-2	24.53	0.8	0.45	-		3.57
2	Колонна крайнего ряда	К-3	13.73	0.8	0.45	-		2.532
3	Колонна среднего ряда	К-1	24.53	0.8	0.45	-		3.57
4	Колонна среднего ряда	К-4	13.73	0.8	0.45	-		2.532
5	Колонна 6 м	К-5	6.53	0.18	0.45	-		1.25
6	Ферма стропильная	Ф-1	35.2	0.44	3.15	-		7.24
7	Ригель	Р-1	5.96	0.35	0.7	1.46		3.65
8	Плиты покрытия и перекрытия	1ПГ-2АтIV	5.96	2.98	0.3	1.07		2.7
9	Панель стеновая	ПС 30.12.25	2.98	0.25	1.185	0.88		2.2
10	Панель стеновая	ПС 30.18.25	2.98	0.25	1.785	1.33		3.325
11	Панель стеновая	ПС 30.24.25	2.98	0.25	2.385	1.77		4.425
12	Панель стеновая	ПС 60.12.25	5.98	0.25	1.185	1.77		4.425
13	Панель стеновая	ПС 60.24.25	5.98	0.25	2.385	3.56		8.9
14	Панель стеновая	ПС 60.18.25	5.98	0.25	1.785	2.66		6.65
15	Панель стеновая	ПС 10.18.25	0.98	0.25	1.785	0.44		1.1
16	Панель стеновая	ПС 10.12.25	0.98	0.25	1.185	0.29		0.725
17	Панель стеновая	ПС 10.24.25	0.98	0.25	2.385	0.58		1.45
18	Колонна торцевого фахверка	КФ-1	24.0	0.45	0.18	-		1.596
19	Фундамент под колонну крайнего ряда	Фм-2	2.7	2.1	1.8	3.969		9.92
20	Фундамент под колонну крайнего ряда	Фм-3	2.7	2.1	1.8	3.969		9.92
21	Фундамент под колонну распол. в температ. шве	Фм-7	2.7	3.1	1.8	6.786		16.96
22	Фундамент под колонну среднего ряда	Фм-1	2.7	2.1	1.8	3.969		9.92
23	Фундамент под колонну среднего ряда	Фм-4	2.7	2.1	1.8	3.969		9.92
24	Фундамент под колонну 6м	Фм-5	1.5	1.5	1.8	1.89		4.725
25	Фундамент под фахверковую колонну	Фм-6	1.5	1.5	1.8	1.89		4.725

Спецификация элементов заполнения проемов

Смотреть архитектурно-строительный раздел.
