Среднетоннажные контейнеры

Для производства погрузочно-разгрузочных работ я предлагаю использовать:

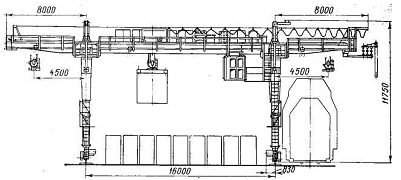

1. Козловой кран КК-6, грузозахват – автостроп ЦНИИ-ХИИТ. Наиболее производительная и рациональная схема при суточном вагонопотоке до 20 ваг/сут. Схема на рисунке 2.3 – А.

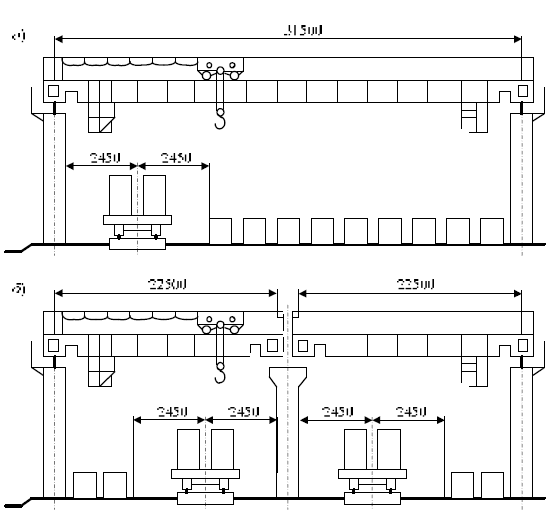

2. Мостовой кран грузоподъемностью 10 тонн. Грузозахват – автостроп ЦНИИ-ХИИТ. Схема на рисунке 2.3 – Б.

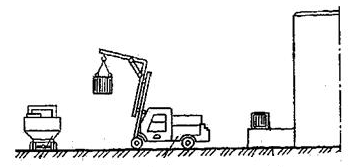

3. Электропогрузчик ЭП-103КО . Наименее рациональная схема, т.к. имеет большой коэффициент проездов для погрузчика. Схема на рисунке 2.3 – В.

А)

Б)

В)

Рис. 2.3 – Схемы комплексной механизации и автоматизации при переработке СТК

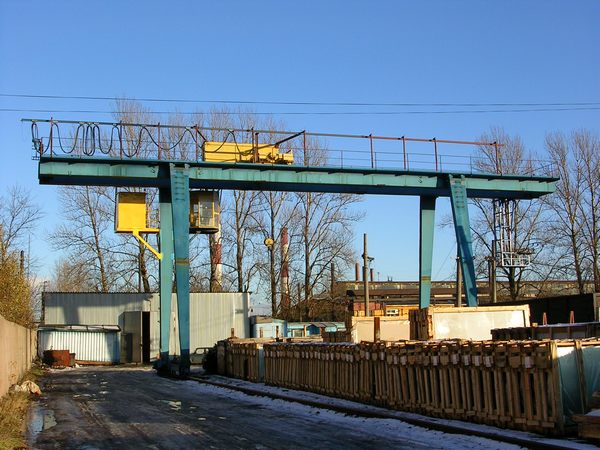

Д ля погрузки и выгрузки грузов в среднетоннажных контейнерах мною был выбран кран козловой КК-6.

Технические параметры козлового крана КК-6

Параметры	Значение
Грузоподъёмность, тс	6
Длина пролёта, м	16
Число консолей Рабочий вылет консолей, м	2 4,5 и 4,5
Длина базы крана, м	10
Наибольшая высота подъёма груза, м	9
Скорость подъёма груза, м/с	0,33
Скорость передвижения тележки, м/с	0,616
Скорость передвижения крана, м/с	1,6
Суммарная мощность электродвигателей, кВт	53

Тяжеловесные грузы

Для производства погрузочно-разгрузочных работ я предлагаю использовать:

1. Стреловой железнодорожный кран КДЭ-161

2. Автопогрузчик СРСD140- W2

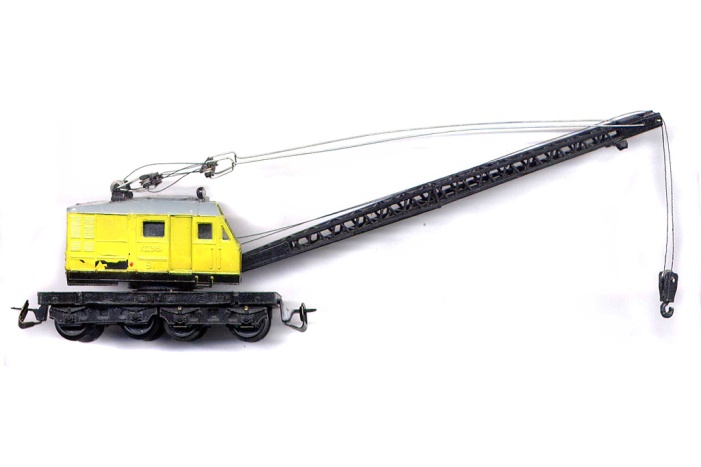

КДЭ-161 – железнодорожный дизель-электрический самоходный полноповоротный кран предназначен для строительно-монтажных, а также погрузочно-разгрузочных работ с штучными и сыпучими грузами.

В основном исполнении он изготовляется с прямой решетчатой стрелой длиной 15 м и крюковой обоймой. По заказу кран может быть оборудован грейфером для сыпучих материалов, грейферным захватом для погрузки леса, грузоподъемным электромагнитом, Г-образной 15-метровой с трелой для грузов, имеющих значительные габариты, а также вставкой к прямой стреле, которая удлиняет ее до 20.

Технические характеристики стрелового крана КДЭ-161

Показатель	Значение
Грузоподъемность, т	16,0
Длина нормальной стрелы, м	15,0
Вылет нормальной стрелы, м: минимальный максимальный	2,5 13,0
Максимальная скорость подъема, м/мин	17,6
Скорость крана, м/мин	175
Частота вращения стрелы крана, об/мин	1,96
Мощность двигателя, кВт	52,4

Идеальным для работы с грузами тяжелого веса и больших габаритов является автопогрузчик марки CPCD140-W2 имеющий грузоподъемность 14 тонн. Эту машину можно с успехом использовать при проведении погрузочно-разгрузочных работ высокой интенсивности, например на больших предприятиях. Технические характеристики автопогрузчика приведены ниже.

Эксплуатационные характеристики погрузчиков

ХАРАКТЕРИСТИКИ	CPCD140-W2
Тип двигателя	Дизельный
Номинальная грузоподъемность, кг	14000
Центр тяжести груза, мм	900
Собственный вес , кг	22700
Высота подъема вил, мм	3000
Свободный ход вил, мм	300
Размер вил (длина/ширина/толщина),мм	1820х200х105
Наклон мачты (вперед/назад) град	6/12
Радиус поворот, мм	5000
ГАБАРИТНЫЕ РАЗМЕРЫ
Длина до спинки вил, мм	5300
Ширина, мм	2950
Высота опущенной мачты,мм	3350
Высота поднятой мачты, мм	4850
Высота защитной крыши, мм	3200
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Скорость движения без груза, км/ч	27
Подъем (с грузом), мм/с	350
Опускание (с грузом), мм/с	420
ДОРОЖНЫЙ ПРОСВЕТ
В самой нижней точке, мм	250
По центру колесной базы, мм	320
Колесная база, мм	3650
Объем топливного бака, л	280

Результаты выбранных погрузочно-разгрузочных механизмов сведены в табл.2.1.

Таблица 2.1 — Выбор ПРМ

Грузовой пункт	Род груза	Род ПС	Вид гр. Операции	Тип ПРМ	Грузозахват. Приспособления
ГР	ВО	КР	погр. Выгр.	Электропогрузчик ЭП-103КАС	Вилы
	СТК	ПВ	погр. Выгр.	Козловой кран КК-6	Крюк
	ТГ	ПЛ	погр. Выгр.	Стреловой кран КДЭ-161	Крюк
