25. Өрістік транзисторлар. Қосылу схемалары. Статикалық сипаттамалары мен параметрлері
Транзисторлардың өрістік деген түрі бар. Мұнда да биполярлы транзистордағы сияқты үш электрод бар. Бірақ мұнда олар жаппа (затвор), бастау (исток) және құйма (сток) деп аталады. Ал бастау мен құйманың ток жүретін арасын арна (канал) деп атайды. Бұл транзистордың тогы бекітпе мен бастаудың арасына берілген кернеудің әсерінен пайда болатын электр өрісі арқылы басқарылады. Сондықтан да оны өрістік транзистор дейді. Мұндай транзисторларда ток арна арқылы тек бір ғана түрлі зарядпен пайда болады (электрондармен немесе ойықтармен). Зарядтарды арнаға кіргізетін электродты бастау деп атаса, зарядтардың арнадан кететін электродын құйма деп атайды. Ал арнаның кедергісін реттейтін электрод бекітпе деп аталады. Осындай п типті арнасы бар, р - п асуы түріндегі бекітпесі бар өрістік транзистордын схемасы төмендегі 1-суретте берілген.

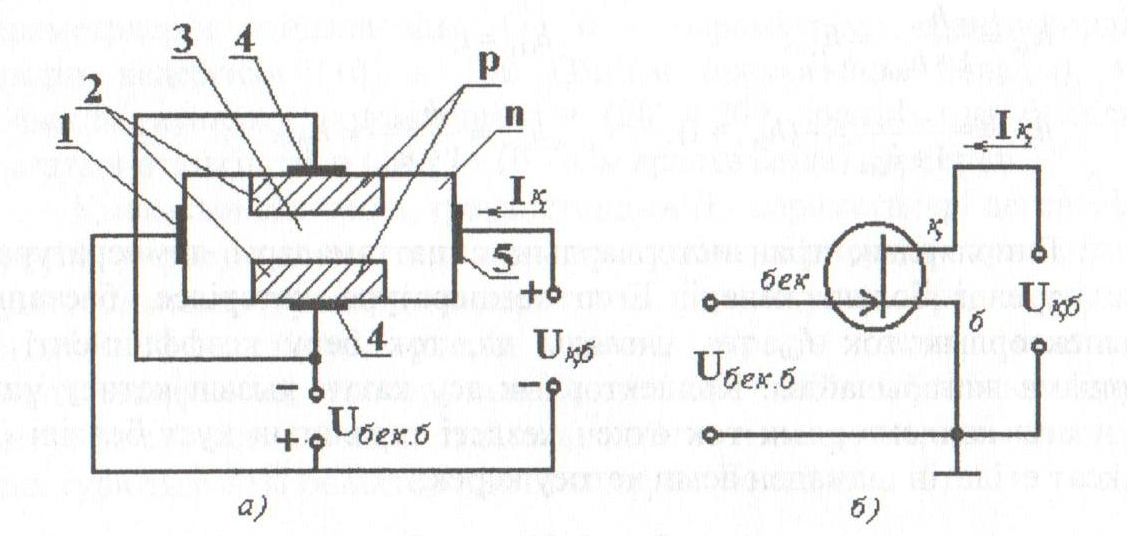

1-сурет.
1- суретте 1 - бастаудың ұшы; 2 - бекітпе; 3 - арна; 4 - бекітпенің ұшы; 5- кұйманың ұшы.
Өрістік қосылу сұлбалары және кіріс шығыс параметрлері
Өрістік транзисторлардың негізгі шамалары: сипаттаманың тіктігі S, күшейту коэффициенті μ ішкі кедергі Ri.
Өрістік транзистордың сипаттамасының тіктігі деп S шығыс тоғының өзгеруінің оның өзгеруіне әкелген Uси = const болғанда қақпадағы кедергісіне қатынасын айтады:
S = (dIc/dUзи)|Uси = const
Өрістік транзистордың күшейткіш коэффициенті μдеп S шығыс тоғының өзгеруінің оның өзгеруіне әкелген Iс = const болғанда қақпадағы кедергісіне қатынасын айтады:
μ = (dUси/dUзи)|Iс = const
Өрістік транзистордың ішкі кедергісі Ri деп S шығыс тоғының өзгеруінің оның өзгеруіне әкелген Uзи = constболғанда қақпадағы кедергісіне қатынасын айтады:
Ri = (dUси/dIс)|Uзи = const
Өрістік транзистордың күшейткіш коэффициенті, сипаттамасының тіктігі және ішкі кедергісі өзара арақатынаспен біріктірілген:
μ = S Ri
26. Фильтрлер. Олардың түрлері мен аналогтық схемалары.
Электрондық фильтр – бұл қандай да бір диапазонда сигналды жіберуге арналған жиілікті-таңдаушы құрылғы.Фильтрлер байланыс жүйелерінде, электронды жүйелерді шуылдан сақтандыруда өте кең қолданылады.
Фильтрлер классификациясы:
Амплитуда-жиіліктік сипаттамасының түріне байланысты :төменгі жиілікті фильтрлер, жоғарғы жиілікті фильтрлер болып бөлінеді.Элемент типтері бойынша : пассивті LC-фильтрлер, активті RC-фильтрлер және т.б
27. Аналогтық сигналдар генераторлары. Стандартты импульстер генераторының схемасы.
28. Потенциалдың контакттілі айырмасы, оның Шоттки диодында қолданылуы.
29. Өткізгіштерде, шалаөткізгіштерде және изоляторлардағы валенттік электрондардың знергетикалық деңгейлері.
30. Шалаөткізгіштердегі өткізгіштіктік түрлері. Меншікті және қоспалы өткізгіштік.
Шала өткізгіштер дегеніміз токты өткізетін материалдар мен диэлектриктердің арасындағы тек қандай да бір жағдайда ток өткізетін материалдар. Олардың 2 түрі бар : Табиғи шалаөткізгіш және қоспалы шалаөткізгіш. Табиғи шалаөткізгіш ретінде Si қарастыра аламыз.
Таза күйінде Si және Ge диэлектриктік қасиеттерге иеленеді, бірақ олардың өткізгіштігі аз мөлшерде (шамада) қоспаларды енгізсе түпкілікті өзгереді.
Суретте Ge-дің (кристалл торының) моделі, оның бір атомын As (күшән) атомымен орынбастырылған. Міне осы As-атомды қоспа дейді. Күшәннің (As-тің) сыртқы орбитасында 5 электрон, сондықтан Ge-кристалына “тұрғанда” оның бір электроны еркін болып қалады. Бұл артық электрон өте қозғалғыш, сондықтан потенциалдар айырымы пайда болғанда ток тасымалдаушы бола алады. Еркін электрондар санын (мөлшерін) шалаөткізгіш ішіне енгізілетін қоспа атомдар санын өзгертіп бақылауға (тексеруге) болады. Қоспаларды шалаөткізгіштерге енгізгенде еркін электрондар пайда болса – бұл шалаөткізгіш енгізілген қоспа донор деп аталады, ал шалаөткізгішінің өзі қоспалы шалаөткізгіш деп аталады.
Донор қоспасы бар шалаөткізгіштерде өткізгіштік еркін электрондармен сипатталады да, бұндай шалаөткізгіштерді n-типті (negative) деп атайды.
Егер шалөткізгіш–кристалл торы ішіне сыртқы қабаттарыда үш электрон болатын, мысалы Бор, Индий атомдарын енгізетін болсақ, электронның жоқтығы кристалл ішінде кемтіктің пайда болуына келтіреді. Сырттан түсірілген кернеу бұндай шалаөткізгіштерде электрондардың оң таңбалы түйіспеге , ал кемтіктердің теріс таңбалы түйіспе жағына қозғалысына келтіріледі. Кемтіктердің қозғалысын да ток ретінде қарастыруға болады. Шалаөткізгіштерді р-типті (positive) деп, ал қоспаларды акцепторлар деп атауға келіскен.
