17. P және n типті шалаөткізгіштер. P – n өткелі және оның вольт – амперлік сипаттамасы.

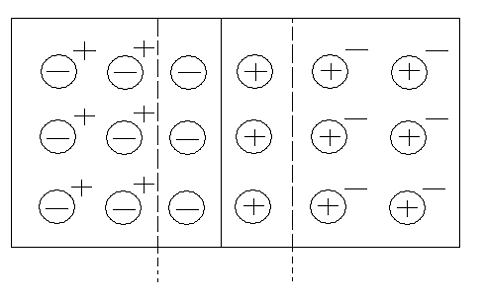

Электронды-Кемтіктік Ауысу, p–n-ауысу – монокристалл жартылай өткізгіштерге легирлеуіш қоспа араластырғанда қоспалық электрондық өткізгіштердің (n-типтес) қоспалық кемтіктік өткізгіштік (p-типтес) пайда болатын аймақ (облыс). Жартылай өткізгіштердің p-немесе n-аймақтарында көлемдік электр зарядтары түзіледі. Осы электр зарядтарының электр өрісі, p-не n-аймақтары арқылы негізгі ток тасушылардың өтуіне кедергі жасайды. Сондықтан сол шекарада негізгі ток тасушылар үшін жапқыш қабат дейтін қабат түзіледі. Сыртқы электр өрісінде Э.-к. а. бір жақты (вентильді) өткізгіштік қасиетке ие болады. Э.-к. а. әр түрлі жартылай өткізгіштік приборларда (мыс., түзеткіш диодта, транзисторларда, т.б.) кеңінен қолданылады.Төмендегі суретте көрсетілген құрылымның жартысы (оң жақтағы делік) n-типті қоспамен легирленген , ал екінші жартысы p-типті қоспамен. Р-n ауысудың шекарасында кемтіктер n-типті қабатқа, ал электрондар р-типтіге ұмтылады да, еркін тасушыларсыз аймақ пайда болғанға дейін, яғни тасушылар тепе-теңдігі орын алғанға дейін қозғалыста болады. Пайда болған еркін тасушыларсыз аймақ кедейленген қабат деп аталады да, диэлектриктер қасиеттерін сақтайды.

Кедейленген қабаттағы зарядтың өсуі – бұл ішкі эффект, яғни p-n ауысудың шеттеріндегі потенциалдар айырымының өзгеруі бақыланбайды. Бірақ егер р-қабатқа оң потенциал, ал n-қабатқа – терісін (төмендегі суретте көрсетілгендей) түсірсек, кеміктер p-n ауысу арқылы р-қабаттан n-қабатқа қарай, ал электрондар n-қабаттанр-қабатқа ұмтылады.

p-n ауысудың вольт-амперлік сипаттамасы.

18. Диодтар. Қолдану мақсаты мен дайындау тәсілдері бойынша диодтардың классификациясы

Шалаөткізгіш диод (орыс. Полупроводниковый диод) — бір электронды-кемтікті өткелі (р — n өткелі) немесе Шоттки өткелі (металл-шалаөткізгіш түйіспесі) бар екіэлектродты шалаөткізгіш аспап. Көбіне өткелдің бір жақты өткізгіштігі пайдаланылады және шалаөткізгіш диод тұрақты ток немесе төменгі жиілікті айнымалы тізбегіндегі әрекеті оның вольт-амперлік сипаттамасы бойынша анықталады. Шалаөткізгіш диодтың бір жақты өткізгіштігі мен вольтамперлік сызықты емес сипаттамасы түзеткіштік, детекторлық, түрлендіргіштік диодтарда пайдаланылады. р — n еткелінің тесіліп-ойылуына байланысты құбылыстар негізінде стабилитрондар, ағынды-үшпалы-диодтар жұмыс істейді. Варикаптың жұмысы негізінде р — n өткелінің тосқауылдық сыйымдылығы пайдаланылады. Концентрациясы жоғары шалаөткізгіштегі р- n өткелінде пайда болатын туннельдік эффект, туннельдік және қайтарылған диодтарда қолданылады. Конструкциясы жагынан Шалаөткізгіш диодтың негізгі екі тобы бар: жалпақ және нүк телік. Жасалу технологиясы бойынша диодтар балқыма, диффузиялық, планарлық және т.б. болып белінеді.

Диодтар пайдаланылуына байланысты былай классификацияланады: жоғарғы сапалы, стабилитрон, варикаптар, туннельді, фотодиодтар, шум генераторлары, магнитодиодтар, жарықшағылдырушы

• Түзеткіш ,Универсалды,импульсті,

• стабилитрон и стабисторлар

• туннельді

• арнаулы

• варикап
