►Содержание►

№

Текст вопроса

Блок вопроса

1

Операциялық күшейткіш. Оның белгіленуі және негізгі  параметрлері.

№1

2

Операциялық күшейткіш негізіндегі инверттемейтін күшейткіш.

№1

3

Операциялық күшейткіш негізіндегі инверттейтін күшейткіш

№1

4

Инверттеуші сумматор.

№1

5

Қосып-алу схемасы. Баланс шарты.

№1

6

Инверттемейтін сумматор.

№1

7

Алгебралық теңдеулер жүйесін шешу схемалары

№1

8

Масштабтық коэффициентпен суммалайтын схемалар

№1

9

Интегратор.

№1

10

Айырымдық интегратор. Үшрежимді интегратор.

№1

11

Қос интегралды орындайтын схемалар.

№1

12

Дифференциатор.

№1

13

Айырымдық дифференциатор.

№1

14

Дифференциалдық теңдеулер жүйесін шешу схемалары

№1

15

Логарифмдік түрлендіру схемалары. Көбейткіш.

№1

16

Шалаөткізгіштер физикасы. Ферми деңгейі. Шалаөткізгіштік материалдар.

№2

17

p және n типті шалаөткізгіштер.  p – n өткелі және оның вольт – амперлік сипаттамасы.

№2

18

Диодтар. Қолдану мақсаты мен дайындау тәсілдері бойынша диодтардың классификациясы.

№2

19

Диод түрлері. Диодтардың жалпы қасиеттері мен параметрлері.

№2

20

Транзисторлар, олардың классификациясы. Транзисторлардың жұмыс істеу (күшейткіш) принципі мен оларды қосу схемалары.

№2

21

Биполярлық транзисторлар. Екі p – n өткелі бар структуралардың қасиеттері.

№2

22

Биполярлық транзисторлар. Статикалық сипаттамалары, h-параметрі. Транзистордың жоғары жиілік және импульстік режимдерде жұмыс істеуі.

№2

23

Биполярлық транзисторлар. Қосу схемалары. Типтік қосылулардың эквивалент схемалары және олардың параметрлері

№2

24

Биполярлық транзисторлар. Олардың типтері мен ерекшеліктері. Басқармалы p – n өткелі бар биполярлық транзисторлар

№2

25

Өрістік транзисторлар. Қосылу схемалары. Статикалық сипаттамалары мен параметрлері

№2

26

Фильтрлер. Олардың түрлері мен аналогтық схемалары.

№2

27

Аналогтық сигналдар генераторлары. Стандартты импульстер генераторының схемасы.

№2

28

Потенциалдың контакттілі айырмасы,  оның Шоттки диодында қолданылуы.

№2

29

Өткізгіштерде, шалаөткізгіштерде және изоляторлардағы валенттік электрондардың знергетикалық деңгейлері.

№2

30

Шалаөткізгіштердегі өткізгіштіктік түрлері. Меншікті және қоспалы өткізгіштік.

№2

31

Кіріс сигналын 10 есе күшейтетін иверттемейтін күшейткіш схемасын сызыңыз.

№3

32

Кіріс сигналын 10 есе күшейтетін иверттейтін күшейткіш схемасын сызыңыз.

№3

33

3x+5y түрінде берілген өрнекті модельдейтін схема сызыңыз

№3

34

3x-5y түрінде берілген өрнекті модельдейтін схема сызыңыз

№3

35

-3x-5y түрінде берілген өрнекті модельдейтін схема сызыңыз

№3

36

2x+5y=0 және x-3y=0 түрінде берілген алгабралық теңдеулер жүйесін шешетін схеманы сызыңыз

№3

37

2x-5y=0 және x+3y=0 түрінде берілген алгабралық теңдеулер жүйесін шешетін схеманы сызыңыз

№3

38

4x+y=0 және 3x-5y=0 түрінде берілген алгабралық теңдеулер жүйесін шешетін схеманы сызыңыз

№3

39

4x-y=0 және 3x+5y=0 түрінде берілген алгабралық теңдеулер жүйесін шешетін схеманы сызыңыз

№3

40

5x-10y=100, 20x+50y=40 түрінде берілген алгабралық теңдеулер жүйесін шамасы 10-ға тең болатындай масштабтық коэффициентпен шешетін схеманы сызыңыз.

№3

41

5x+10y=10, 20x-5y=40 түрінде берілген алгабралық теңдеулер жүйесін шамасы 5-ке тең болатындай масштабтық коэффициентпен шешетін схеманы сызыңыз

№3

42

50x+100y=50, 20x-50y=400 түрінде берілген алгабралық теңдеулер жүйесін шамасы 100-ге тең болатындай масштабтық коэффициентпен шешетін схеманы сызыңыз.

№3

43

50x-100y=50, 20x+50y=400 түрінде берілген алгабралық теңдеулер жүйесін шамасы 100-ге тең болатындай масштабтық коэффициентпен шешетін схеманы сызыңыз.

№3

44

Интегратор кірісіне x(t)=10*sin(2*pi*10*t) синусоидалды сигнал берілген. Интегратор схемасын және кіріс пен шығыс сигналдарының бір диаграммадағы сапалық картинасын сызыңыз.

№3

45

Интегратор кірісіне x(t)=20*cos(2*pi*10*t) синусоидалды сигнал берілген. Интегратор схемасын және кіріс пен шығыс сигналдарының бір диаграммадағы сапалық картинасын сызыңыз.

№3

46

Берілген екі сигналдың 10*sin(2*pi*10*t) - 20*cos(2*pi*10*t) айырымын интегралдайтын айырымдық интегратор схемасын сызыңыз.

№3

47

Берілген екі сигналдың 20*cos(2*pi*10*t)-10*sin(2*pi*10*t) айырымын интегралдайтын айырымдық интегратор схемасын сызыңыз.

№3

48

Жиілігі 10 кГц сигналды интегралдау қажет. Егер конденсатор сыйымдылығы 0.1 мкФ болса, онда берілген сигналды корректі түрде интегралдау үшін резистор кедергісінің шектік мәні қандай болуы тиіс?

№3

49

Жиілігі 10 кГц сигналды интегралдау қажет. Егер резистор кедергісі 10 кОм болса, онда берілген сигналды корректі түрде интегралдау үшін конденсатор сыйымдылығының шектік мәні қандай болуы тиіс?

№3

50

Дифференциатор кірісіне x(t)=10*sin(2*pi*10*t) түріндегі сигнал берілген.

Дифференциатор схемасын және кіріс пен шығыс сигналдарының бір диаграммадағы сапалық картинасын сызыңыз.

№3

51

Дифференциатор кірісіне x(t)=20*cos(2*pi*10*t) түріндегі сигнал берілген.

Дифференциатор схемасын және кіріс пен шығыс сигналдарының бір диаграммадағы сапалық картинасын сызыңыз.

№3

52

Берілген екі сигналдың 10*sin(2*pi*10*t) - 20*cos(2*pi*10*t) айырымын дифференциалдайтын айырымдық дифференциатор схемасын сызыңыз.

№3

53

Берілген екі сигналдың 20*cos(2*pi*10*t)-10*sin(2*pi*10*t) ) айырымын дифференциалдайтын айырымдық дифференциатор схемасын сызыңыз.

№3

54

Жиілігі 10 кГц сигналды дифференциалдау қажет. Егер конденсатор сыйымдылығы 0.1 мкФ болса, онда берілген сигналды корректі түрде дифференциалдау үшін резистор кедергісінің шектік мәні қандай болуы тиіс?

№3

55

Жиілігі 10 кГц сигналды дифференциалдау қажет. Егер резистор кедергісі 10 кОм болса, онда берілген сигналды корректі түрде дифференциалдау үшін конденсатор сыйымдылығының шектік мәні қандай болуы тиіс?

№3

56

Логорифматор және антилогарифматор схемалары көмегімен X және Y сигналдарын көбейтетін схеманы сызыңыз.

№3

57

Логорифматор және антилогарифматор схемалары көмегімен X сигналының квадратын есептейтін схеманы сызыңыз.

№3

58

Диодтың вольт-амперлік сипаттамасының тура қосылу аймағынан алынған қандайда бір нүктеде кернеу 5 В, ал тоқ күші 2 А тең. Осы нүкте арқылы графикке жүргізілген жанама мен абсцисса өсі шамасы 3 В кернеуге тең нүктеде қиылысады. Диодтың осы нүктедегі дифференциалдық кедергісін анықтаңыз және оның вольт-амперлік сипаттамасының сапалық картинасын сызыңыз.

№3

59

Диодтың вольт-амперлік сипаттамасының тура қосылу аймағынан алынған қандайда бір нүктеде кернеу 3.5 В, ал тоқ күші 1.5 А тең. Осы нүкте арқылы графикке жүргізілген жанама мен абсцисса өсі шамасы 3 В кернеуге тең нүктеде қиылысады. Диодтың осы нүктедегі дифференциалдық кедергісін анықтаңыз және оның вольт-амперлік сипаттамасының сапалық картинасын сызыңыз.

№3

60

Диодтың вольт-амперлік сипаттамасының тура қосылу аймағынан алынған қандайда бір нүктеде кернеу 4 В, ал тоқ күші 0.5 А тең. Осы нүкте арқылы графикке жүргізілген жанама мен абсцисса өсі шамасы 3 В кернеуге тең нүктеде қиылысады. Диодтың осы нүктедегі дифференциалдық кедергісін анықтаңыз және оның вольт-амперлік сипаттамасының сапалық картинасын сызыңыз.

№3

  1. Операциялық күшейткіш. Оның белгіленуі және негізгі параметрлері.

О перациялық күшейткіш (ОК) – үлкен күшейту коэффицентіне ие, дифференциалды кірісі бар тұрақты тоқ күшейткіші. Схемаларда қолданғанда операциялық күшейткіш әрқашан теріс кері байланыспен қолданылады. Бұл жоғары үлкен күшейту коэффиценті дәл есептеп отыруға мүмкіндік береді. Белгіленуі:

V+ - инверттемейтін кірісі

V- - инверттейтін кірісі

Vs- - қорек көзінің минусы

Vs+ - қорек көзінің плюсы

Vout – шығыс сигнал

Идеалды операционды күшейткіш келесідей теңдеуді қанағаттандырады:

Vout = A*( V+ - V- ) = A * Uд

Бұл жердегі:

А − операциялық күшейткіштің кері теріс байланыссыз күшейту коэффиценті .

Uд –дифференциалдық кернеу

Идеал ОК негізгі параметрлері:

  1. Өте жоғары кіріс кедергі. R →∞

  2. Өте жоғары күшейту коэффиценті. А→∞

  3. Өте аз шығыс кедергі R→ 0

  4. Ығысы тоғы

Шың өмірде операциялық күшейткіштер кіріс кедергісі шексіздікке емес, 1 МОм мен 1 ТОм арасында, ал күшейту коэффиценті А, 10000 ғана тең. Және келесідей үш каскадта жиналады, бірінші каскад кіріс кедергіні арттыру үшін, екінші күшейту коэффицентін арттыру үшін, үшінші шығыс кедергіні кеміту үшін:

  1. Операционды күшейткіш негізіндегі инверттемейтін күшейткіш.

Инвертемейтін күшейткіш - кернеуді күшейтетін, күшейту коэффиценті бірден үлкен операционды күшейткішті жалғау схемасы.

Ш ығыс кернеуді сипаттауға келесі формуланы қолданамыз:

Кіріс кедергісі . Алайда практикада ол 1МОм ға тең. Бұл жерден :

И нверттеуші кірісіне кернеу бөлгіштен кернеу беріледі. Және күшейту коэффицентің де кернеу бөлгіш белгілейді.

Инверттейтін күшейткішке қарағанда кіріс кедергісі жоғары болатын инверттемейтін күшейткіштер практикада көптеген қолданыстар табуда.

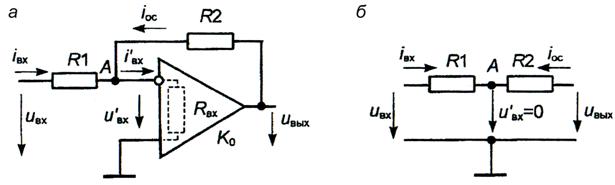

  1. Операционды күшейткіш негізіндегі инверттейтін күшейткіш.

И нверттейтін күшейткіш – терістеп, кіріс кернеуді күшейту коэффицентіне көбейте отырып күшейтетін тізбек. Жалпы келесі түрде бейнеленеді және бұл жердегі:

Rf – кері байланыс кедергісі

Rin – кірістегі кедергі

Бұл жердегі шығыс кернеу:

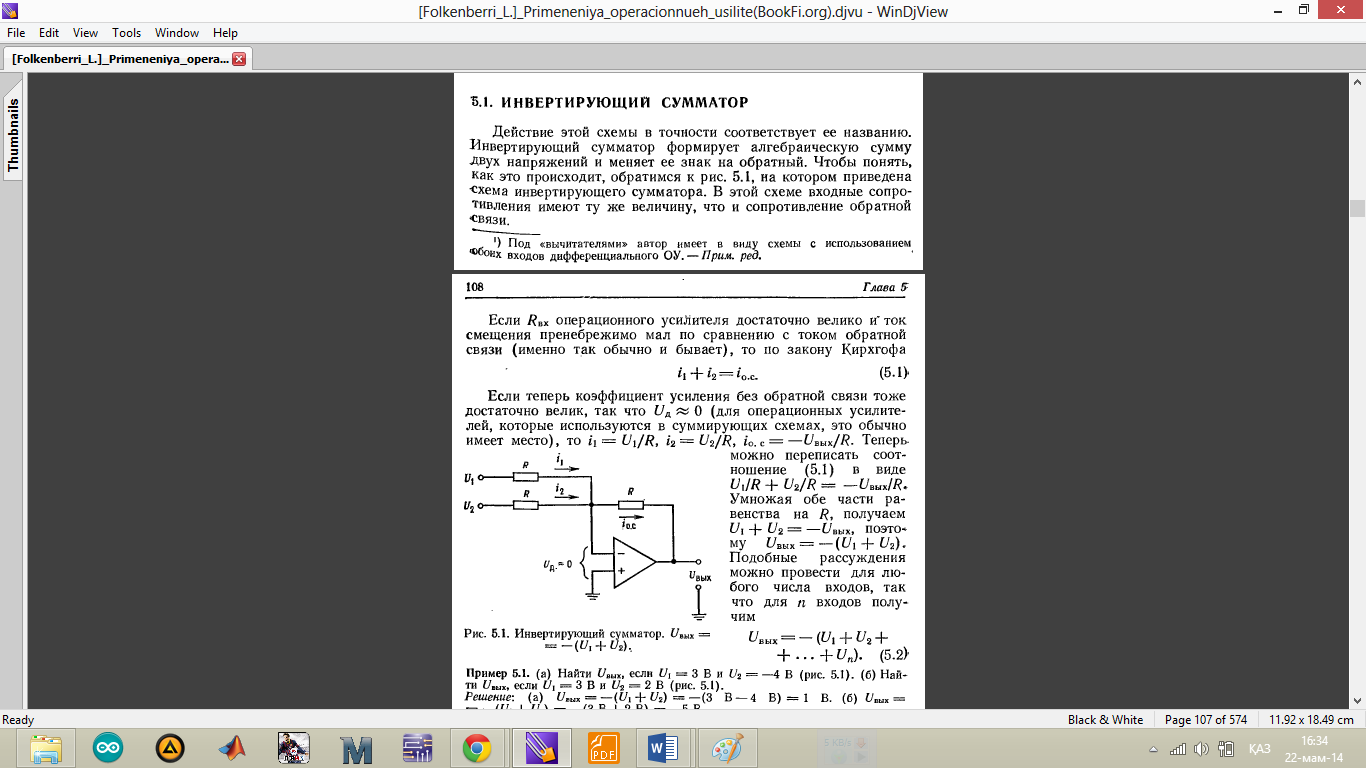

  1. Инверттейтін сумматор

Бұл схеманың жұмысы атына дәл сәйкес келеді. Инверттейтін сумматор кернеулердің алгебралық қосындысының таңбасын өзгертеді. Ол қалай орындалатынын түсіну үшін келесі схемаға көз салайық. Схемада кіріс кедергілерін кері байланыс кедергісіне тең деп алайық.

Кирхгоф заңы бойынша,

Е гер болатындай, кері байланыссыз күшейту коэффициенті өте үлкен болса, онда . Енді осыларды жоғарыдағы теңдеуге қойсақ:

Дәлосындайталдаудыnкіріссанына да жүргізугеболады, сонда:

Егер кіріс кедергілері мен кері байланыс кедергісі өзара тең болмаса, яғни , онда:

Егерn кіріс болса:

  1. Қосып-алу схемасы. Баланс шарты.

Қ осып-алу схемасы − инверттейтін және инверттемейтін сумматордың қасиеттерін бір операционды күшейткішке біріктірген тізбек. Ол жалпы келесі теңдеумен сипатталады:

Және ол келесідей бейнеленеді:

Бұл тізбек үшін баланс шарты:

Яғни инверттейтін және инверттемейтін кірістеріндегі күшейту коэффиценттері өзара тең болуы қажет.

Егер тең болмаған жағдайда, қосымша кедергі қосу арқылы баланс келтіруге болады:
