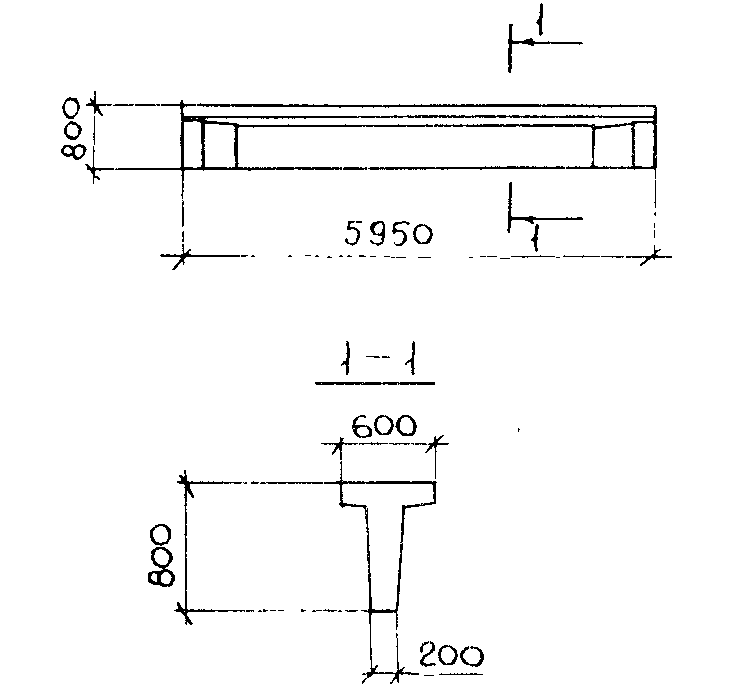

1.4.7.Подкрановые балки.
СЕРИЯ КЭ-01-50 Выпуск I и III
Марка балки |
Грузо подъемность |
Размеры, мм
|
Расход материалов |
Марка бетона |
Вес балки |
|||||||||||
h |
B |
B1 |
Бетон, м3 |
Сталь, кг |
|
|
||||||||||
Общий |
В том числе напрягающая |
|
|
|||||||||||||
Проволока |
Пряди |
Стержни |
|
|
||||||||||||
БКНА-3т |
20 |
1000 |
600 |
200 |
1,66 |
250 |
77 |
- |
- |
400 |
4.2
|
1.4.8.Стеновые панели.
Навесные панели
Марка |
Размеры, мм |
Марка бетона |
Объём бетона, м3 |
Расход стали, кг |
Масса, т |
||
В |
L |
t |
|||||
ПС 60.12.25-1 |
1180 |
5980 |
200 |
В15 |
2,5 |
22,3 |
2,6 |
ПС 60.18.25-1 |
1780 |
5980 |
200 |
В15 |
3,8 |
30.9 |
4,4 |

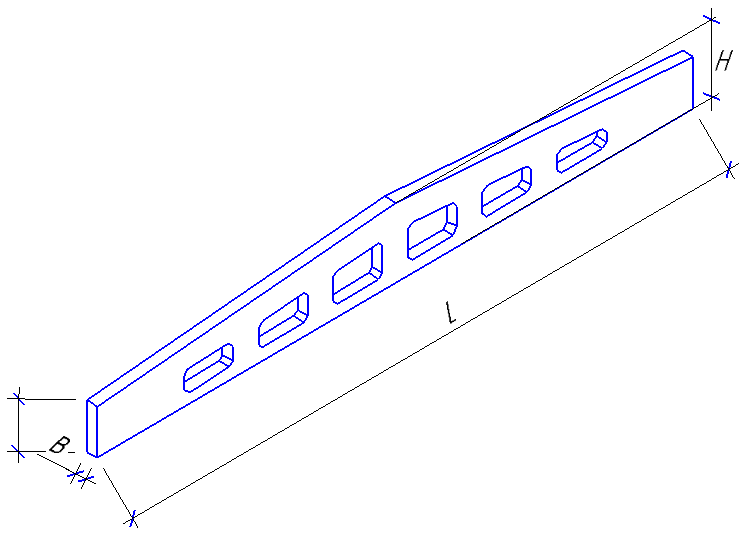

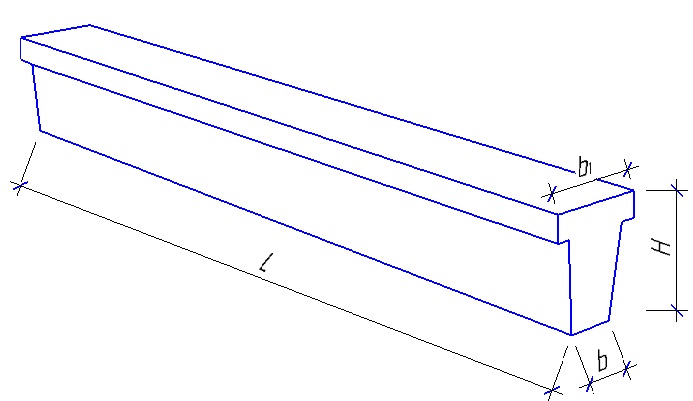

1.4.9. Стропильные конструкции.
Марка балки |
Размеры, мм |
Марка бетона |
Расход материалов |
Вес балки,т |
|||
h |
h1 |
b |
Бетон м3 |
Сталь кг. |
|||
2БДРЛ18-3АУ |
360 |
360 |
240 |
400 |
4,15 |
672 |
8,3 |
1БДРЛ12-3АУ |
240 |
240 |
200 |
400 |
1,86 |
266 |
3,7 |
Марка балки |
Длина, м |
2БДРЛ18-3АУ |
18 |
1БДРЛ12-3АУ |
12 |

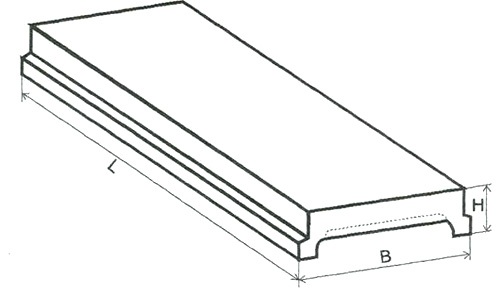

1.4.10.Плиты покрытия.
Марка плиты |
Длина, мм |
Ширина, мм |
Высота, мм |
Объём бетона м3 |
Расход стали, кг |
Вес, кг |
П 60.15-1 |
5980 |
1480 |
300 |
|
|
|
1.4.11.Окна.
Поз. |
Эскиз |
Размеры, мм |
Марка |
Расход материалов |
||||
А |
В |
Стекло м2 |
Дерево м3 |
|||||
ОК-1 |
|
1760 |
5960 |
ДО18х60 |
8,61 |
0,423 |
||
ОК-2 |
|
1160 |
5960 |
ДО12х60 |
6,61 |
0,33 |
