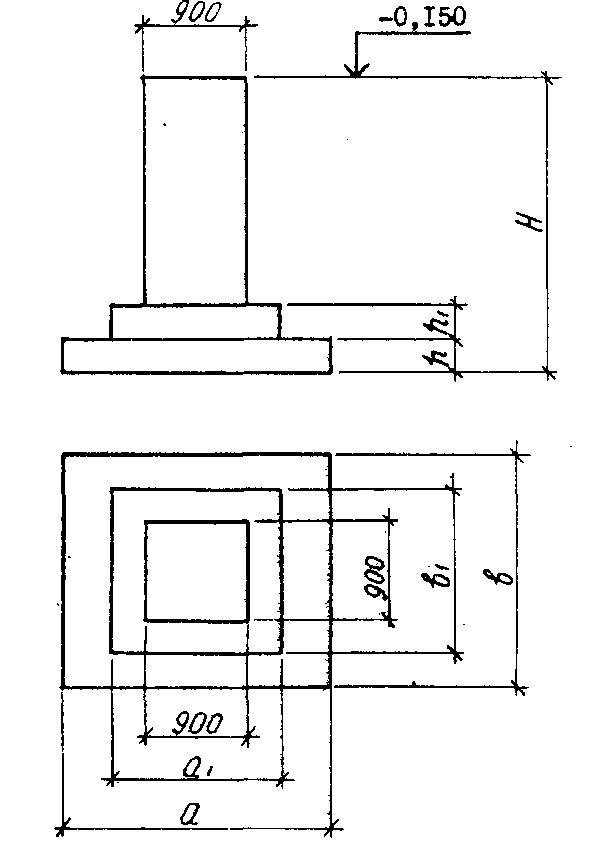

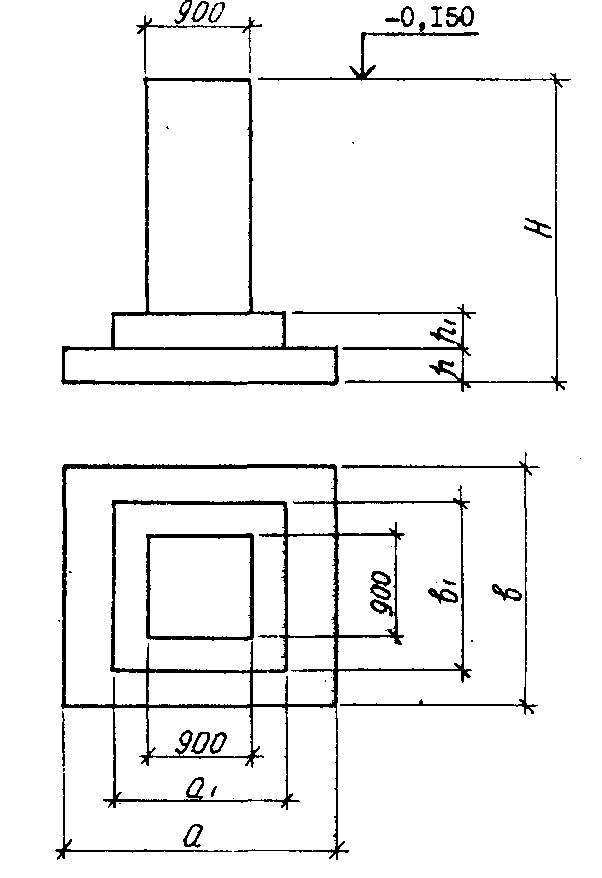

1.4.2.Монолитные железобетонные фундаменты под фахверковые колонны.
Марка фундамента |
Размеры фундаментов, мм |
Объем бетона, м³ |
||||||
a |
b |
a1 |
b1 |
h |
h1 |
H |
||
ФА 31-35 |
1800 |
2400 |
1800 |
1800 |
300 |
300 |
1500 |
4,34 |
1.4.3.Фундаментные балки.
СЕРИЯ 1.415-1 Выпуск I
Марка балки |
Длина балки, м |
Марка бетона |
Расход стали, кг |
Объем бетона, м³ |
Вес,т |
ФБ6-47 |
4,75 |
200 |
21,3 |
0,33 |
0,8 |
ФБ-42 |
4,25 |
200 |
|
|
|
ФБ-57 |
5,75 |
200 |
|
|
|
ФБ-50 |
5,25 |
200 |
|
|
|

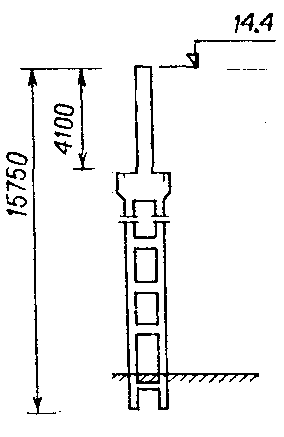

1.4.4.Колонны основного каркаса
Крайних рядов.
СЕРИЯ КЭ-01-52 Выпуск II
Марка колонны |
Высота от пола, м |
Грузоподъемность крана, т |
Расход материалов на колонну |
Марка бетона |
Вес колонны, т |
||||
До низа стр. констр. |
До верха подкр. рельса |
Бетон, м³ |
Сталь, кг
|
300 |
8,5 |
|
|||
ККР-130 |
13,0 |
9,0 |
10 |
3,38 |
397 |
|
|||
1 .4.5.Колонны среднего ряда.
Марка колонны |
Высота от пола, м |
Грузоподъемность крана, т |
Расход материалов на колонну |
Марка бетона |
Вес колонны, т |
||||
До низа стр. констр. |
До верха подкр. рельса |
Бетон, м³ |
Сталь, кг
|
300 |
9,8 |
|
|||
КСР-13 |
13,0 |
9,0 |
10 |
3,38 |
397 |
|
|||
1.4.6.Колонны торцовых фахверков.
СЕРИЯ КЭ-01-55 Выпуск II
Марка колонны |
Высота от пола до низа строп. констр. покр., м |
Размеры ж/б части колонны, м |
Расход мат-ов на ж/б часть колонны |
Марка бетона |
Вес ж/б части колонны, т |
|||
а |
b |
Бетон, м³ |
Сталь, кг |
|||||
КФ-38-1 |
13.0 |
400 |
400 |
3,24 |
362,7 |
200 |
6,15 |
|
