2.5 Конструктивные элементы.

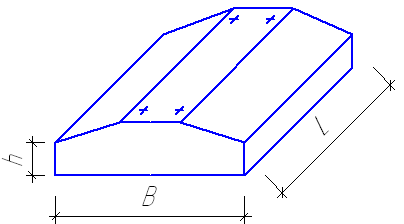

Подушки фундамента
ГОСТ 13580-85
марка |
Размер |
Марка бетона |
V бетона м3 |
Расход стали кг |
Масса кг |
||||
B |
L |
h |
натуральный |
Приведенный к классу А-1 |
|||||
ФЛ-10.24-1 |
1000 |
2380 |
300 |
150 |
0.703 |
7.46 |
10.61 |
1380 |
|
ФЛ-12.8-1 |
1200 |
780 |
300 |
150 |
0.228 |
2.46 |
3.5 |
570 |
|

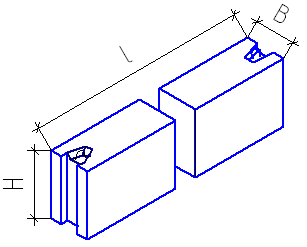

Ф ундаментные блоки
ГОСТ 13579-78
Марка изделия |
Размеры мм |
Марка бетона |
Расход материла |
Масса Изделия т |
||||||
Длина l |
Ширина B |
Высота H |
Бетон м3 |
Сталь кг |
||||||
ФБС-24.6.6-т |
2380 |
600 |
580 |
100 |
0.815 |
2.36 |
1.96 |
|||
ФБС-9.3.6-т |
880 |
300 |
580 |
0.146 |
0.76 |
0.35 |
||||
ФБС-9.6.6-т |
600 |
0.293 |
1.46 |
0.70 |
||||||

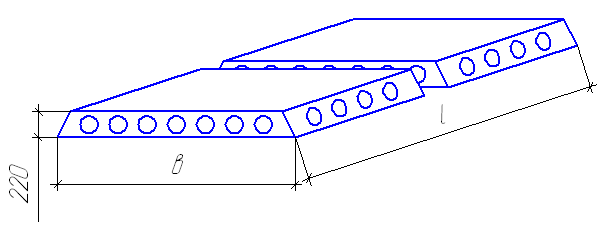

Плиты перекрытия
ГОСТ 9561-91
Марка панели |
Размеры мм |
V бетона м3
|
Масса панели, кг |
Расход стали, кг |
|
l |
b |
||||
ПК8-60.10 |
5980 |
990 |
0,69 |
1725 |
34,03 |
ПК6-60.12 |
1190 |
0,84 |
2100 |
41,89 |
|

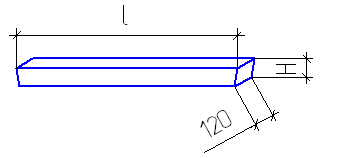

Перемычки
Марка |
Размеры, мм |
Объём бетона |
Масса, кг. |
Расход стали на изделие, кг |
Расход стали на 1м3 бетона, кг. |
|
l |
B |
|||||
ПБУ 220×120×2460 |
2460 |
220 |
|
|
|
|
ПБУ 220×120×1290 |
1290 |
220 |
|
|
|
|
ПБ 140×120×2460 |
2460 |
140 |
|
|
|
|
ПБ 65×120×1290 |
1290 |
65 |
|
|
|
|
ПБ 140×120×2850 |
2850 |
120 |
|
|
|
|
Окна
Позиция |
Схема |
Марка |
Размеры в мм |
|
в |
а |
|||
Ок-1 |
|
ОРС 15-18А
|
1410 |
1770 |
Ок-2 |
|
ОРС 15-9 |
1410 |
870 |
Д
вери
пластиковые наружные.
-
Позиция
Схема
Типоразмер
Высота
Ширина
Д-1
ДН 21-8
2070
770

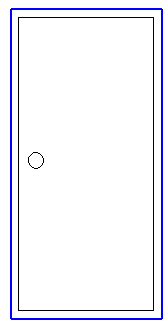

Двери деревянные внутренние
-
Позиция
Схема
Типоразмер
Высота
Ширина
Д-2
ДГ-21-15
2070
1470
Д-3
ДГ 21-7
2070
770
Д-4
ДГ 21-7
2070
670
Д-5
ДО 21-7
2070
670
