Інструкційна карта

Професія: Електрогазозварник

Тема програми: Зварювання пластин у горизонтальному положенні.

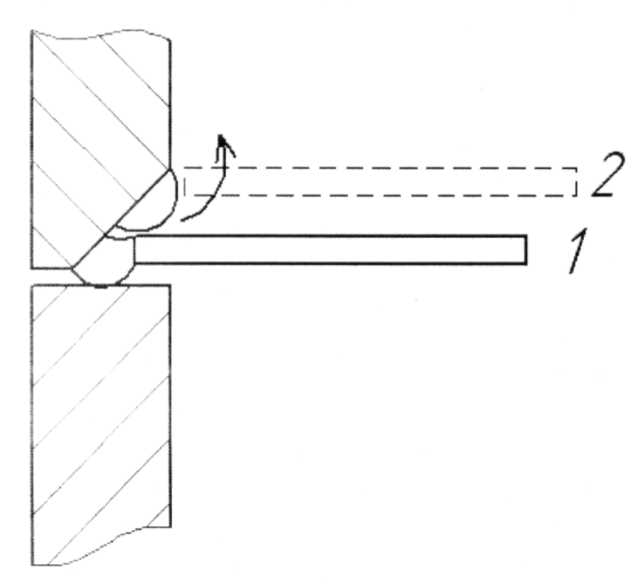

Ескізи

Інструкційні вказівки

Інструмент, пристосування, матеріал

Зачистити кромки, що зварюються . Зробити прихопку в 2х-3х місцях вузькими швами 10-15 мм. Зачистити місця прихопки. Збудити дугу на нижній горизонтальній кромці, потім переносити її на похилий скіс, піднімаючи вгору стікаючу краплю металу. Зачистити зварений шов і околошовную зону від бризів розплавленого металу й шлаку.

Джерело живлення зварювальної дуги, електродотримач, щиток, рукавиці, пластини з низьковуглецевої сталі 500x250x10 мм, електроди УОНИ 13-55 (4 мм зубило, молоток, металева щітка.

Охорона праці

1.Для запобігання влучення бризів розплавленого металу й іскор на шкіру працювати необхідно в спецодязі, рукавицях головному уборі.

2.Перед зварюванням необхідно включити освітлення й вентиляцію.

3.Для захисту очей і обличчя від шкідливого ультрафіолетового випромінюванш обов'язково використовувати маску або щиток.

4.У майстерні повинні бути засоби пожежогасіння.

5.Працювати тільки справним інструментом.

6.Не підключати електродотримач де

працюючого джерела живлення.

7.Забороняється самостійно проводити ремонт апаратури й устаткування. Про всі

несправності помічені на робочому місці

необхідно доповісти майстрові.

6.Під час роботи не відволікатися й не

відволікати інших.

Інструкційна карта

Професія: Електрогазозварник

Тема програми: Зварювання кутових з'єднань зі скосом і без скосу кромок.

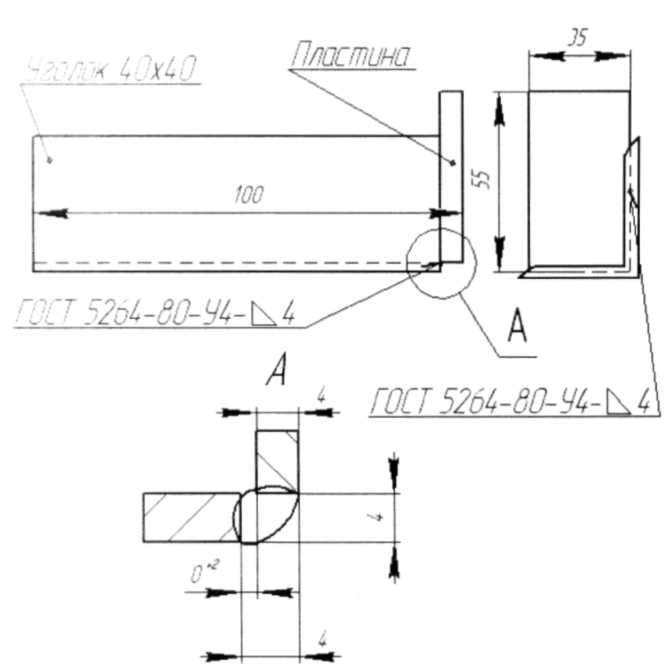

Ескізи

Інструкційні вказівки

Інструмент, пристосування, матеріал

1.Підготувати деталі до складання:

-очистити від бруду, іржі; -зачистити торци й кромки деталей.

2.Виконати складання:

-зібрати куток із пластиною, прихопити деталі 2-ма прихопками довжиною 15 мм кожна;

3.Зачистити місця прихопок від шлаку.

4. Виконати зварювання відповідно до ескізу.

5.Зачистити зварний шов від шлаку і бризів.

6.Візуально зробити контроль якості звареного шва.

Джерело живлення зварювальної дуги, електродотримач, щиток, рукавиці, пластина й куточок див. ескіз, електроди УОНИ 13-55 ø4 мм зубило, молоток, металева щітка.

Охорона праці

1. Для запобігання влучення бризів розплавленого металу й іскор на шкіру працювати необхідно в спецодязі, рукавицях, грловному уборі.

2.Перед зварюванням необхідно включити освітлення й вентиляцію.

3.Для захисту очей і обличчя від шкідливого ультрафіолетового випромінювання обов'язково використовувати маску або щиток.

4.У майстерні повинні бути засоби пожежогасіння.

5.Працювати тільки справним інструментом.

6.Не підключати електродотримач до працюючого джерела живлення.

7.Забороняється самостійно проводити ремонт апаратури й устаткування. Про всі

несправності помічені на робочому місці

необхідно доповісти майстрові.

6. Під час роботи не відволікатися й не відволікати інших.
