Інструкційна карта
Професія: Електрогазозварник |
Тема програми: Багатошарове наплавлення й зварювання |
Ескізи |
Інструкційні вказівки |
Інструмент, пристосування, матеріал |

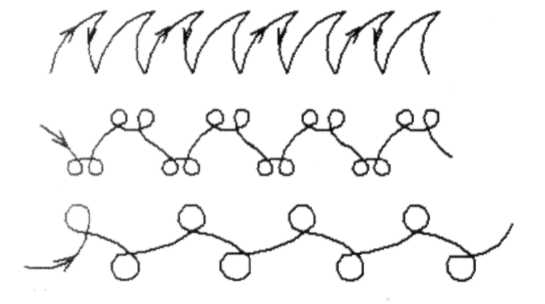

КОЛИВАЛЬНІ РУХИ ЕЛЕКТРОДОМ

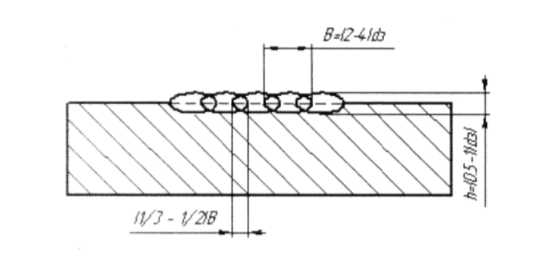

ГЕОМЕТРИЧНІ ПАРАМЕТРИ НАПЛАВЛЕНОГО ВАЛИКУ
|
1 .Підготувати пластину до зварювання або наплавлення: -очистити від бруду, іржі; 2.У становити режим зварювання або наплавлення залежно від dэ й Sм. 3.На зачищеній пластині в процесі наплавлення виконати коливальні рухи електродом див. ескіз. 4.Наплавити валик уздовж пластини витримуючи рівномірну товщину В=( 2-4)øэ й опуклість (висоту) h=(0, 5-1)øэ. 5.Наступні валики наплавляємо на всю поверхню пластини, перекриваючи попередні валики на 1/ 3-1/2 ширини валика, див. ескіз. 6.Кожний наплавлений валик ретельно очищаємо від шлаку. 7.Візуально зробити контроль якості наплавлення. Наплавлений шар повинен бути монолітним без поглиблень між валиками.
|
Джерело живлення зварювальної дуги, електродотримач, щиток, рукавиці, пластини з низьковуглецевої сталі 500x250x10 мм, електроди УОНИ 13-55 05 мм зубило молоток, металева щітка. |
Охорона праці |
||
1. Для запобігання влучення бризів розплавленого металу й іскор на шкіру працювати необхідно в спецодязі, рукавицях, головному уборі. 2.Перед зварюванням необхідно включити освітлення й вентиляцію. З.Для захисту очей і обличчя від шкідливого ультрафіолетового випромінювання обов'язково використовувати маску або щиток. 4.У майстерні повинні бути засоби пожежогасіння. 5.Працювати тільки справним інструментом. 6.Не підключати електродотримач до працюючого джерела живлення. 7.Забороняється самостійно проводити ремонт апаратури й устаткування. Про всі несправності помічені на робочому місці необхідно доповісти майстрові. 6.Під час роботи не відволікатися й не відволікати інших. |
Інструкційна карта
Професія: Електрогазозварник |
Тема програми: Електродугове зварювання пластин з низьковуглецевої сталі в нижньому положенні шва. |
Ескізи |
Інструкційні вказівки |
Інструмент, пристосування, матеріал |
|

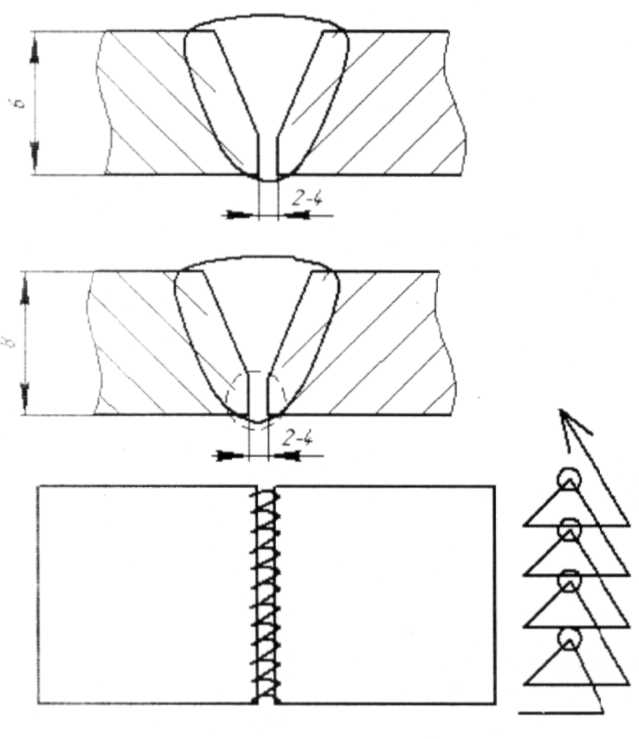

Слюсарна підготовка. Зачистити місця під зварювання від іржі, окалини, бруду й т.д. Зробити скіс напилком на 50 градусів. Складання. Установити зазор між пластинами, які зварюються, для пластин 250x150x6 мм однобічного шва 1-1,5 мм. Прихопка. Прихопити пластини двома прихопками. Довжина прихопки 15 мм. Відстань між прихопками 100-110 мм. Зварювання. Виконати зварювання однобічним суцільним швом - спочатку основним швом, потім піврювальнім.
|
Джерело живлення зварювальної дуги, електродотримач, щиток, рукавиці, пластини з низьковуглецевої сталі 250x150x16мм, електроди типу Е42 04 мм зубило, молоток, металева щітка. |
Охорона праці |
||
1. Для запобігання влучення бризів розплавленого металу й іскор на шкіру працювати необхідно в спецодязі, рукавицях, головному уборі. 2.Перед зварюванням необхідно включити освітлення й вентиляцію. 3.Для захисту очей і обличчя від шкідливого ультрафіолетового випромінювання обов'язково використовувати маску або щиток. 4.У майстерні повинні бути засоби пожежогасіння. 5.Працювати тільки справним інструментом. 6.Не підключати електродотримач до працюючого джерела живлення. 7.Забороняється самостійно проводити ремонт апаратури й устаткування. Про всі несправності помічені на робочому місці необхідно доповісти майстрові. 6.Під час роботи не відволікатися й не відволікати інших. |
