Інструкційна карта

Професія: Електрогазозварник

Тема програми: Киснево-флюсове різання. Підготовка установки до роботи.

Ескізи

Інструкційні вказівки

Інструмент, пристосування, матеріал

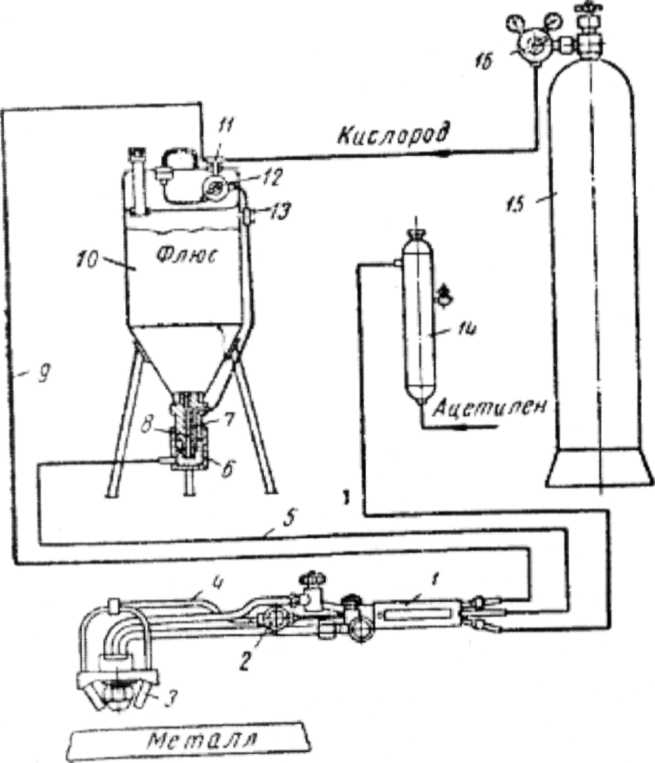

1-різак. 5-5- шланг, 10 - флюсоживлювач,

15-кисневий балон, 16 - кисневий редуктор, 14-ацетиленовий балон,

9 - гнучкий шланг, 11 -накидна гайка.

1.Перевірити справність флюсоживлювача зовнішнім оглядом.

2.З'єднати флюсоживлювач із різаком за допомогою шланга.

3.Сухий порошок флюса просіяти перед засипанням.

4.Засипати порошок у бочок.

5.Зняти ковпачок з горловини розташований на

кришці флюсоживлювача.

6.Засипати необхідну марку флюсу. і поставити ковпачок на місце.

7.Приєднати до ніпеля флюсоживлювача накидною гайкою кисневий шланг.

8.Відкрити вентиль на кисневому балоні, установить тиск газу, що влюсоживле у банку флюсоживлювача по манометрі.

Максимальний робочий тиск 0,05МПа, мінімальне 0,01 МПа.

Установка УРЛС, флюс, окуляри, метал, шланги, що з'єднують, балон з киснем, мідні пластини, редуктори.

Охорона праці

1. Для запобігання влучення бризів розплавленого металу й іскор на шкіру працювати необхідно в спецодязі, рукавицях, головному уборі.

2.Перед зварюванням необхідно включити освітлення й вентиляцію.

3.Для захисту очей від яскравого випромінювання необхідно використовувати спеціальні окуляри.

4.У майстерні повинні бути засоби пожежогасіння.

5.Працювати тільки справним інструментом.

6. Перед роботою перевірити кисневі шланги.

7.Під час роботи постійно стежити за тиском у балонах.

8.Перед роботою переконатися що поблизу

немає легкозаймистих матеріалів.

9.Забороняється користуватися газовою

апаратурою не оснащеною зворотними

клапанами.

10.Забороняється надавати генератору різкі рухи, бити по ньому, розгойдувати.

11.Паління біля легко займистих матеріалів (рідин), балонів з газом заборонено.

Професія: Електрогазозварник

Тема програми: Виконання робіт ручного кисневого різання

Ескізи

Інструкційні вказівки

Інструмент, пристосування, матеріал

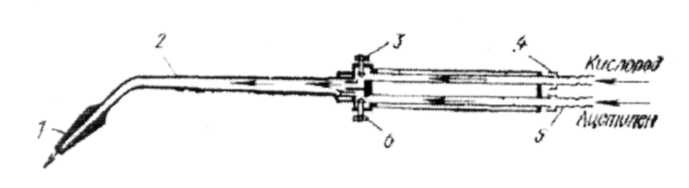

1- Мундштук;

2 – Наконечник;

4. 5) Гумовий рукав;

3. 6) Регулювальний вентиль.

Основні показники процесу різання - тиск ріжучого кисню й швидкість різання, які залежать від товщини сталі, що, ріжеться її хім составу, чистоти кисню й конструкції різака. Деформації виражаються в зміні форми й розмірів деталі в порівнянні до різання. Якість різання визначається точністю різання і якістю поверхні різа.

Різак, окуляри, метал, шланги, що з'єднують, балон з киснем.

Охорона праці

1.Для запобігання влучення бризів розплавленого металу й іскор на шкіру працювати необхідно в спецодязі, рукавицях, головному уборі.

2.Перед зварюванням необхідно включити освітлення й вентиляцію.

3.Для захисту очей від яскравого випромінювання необхідно використовувати спеціальні окуляри.

4.У майстерні повинні бути засоби пожежогасіння.

5.Працювати тільки справним інструментом.

6. Перед роботою перевірити кисневі шланги.

7.Під час роботи постійно стежити за тиском у балонах.

8.Перед роботою переконатися що поблизу

немає легкозаймистих матеріалів.

9.Забороняється користуватися газовою апаратурою не оснащеною зворотними клапанами.

10.Забороняється надавати генератору різкі рухи, бити по ньому, розгойдувати.

11.Паління біля легко займистих матеріалів (рідин), балонів з газом заборонено.

Професія: Електрогазозварник

Тема програми: Газове наплавлення й зварювання пластин у різних положеннях шва

Ескізи

Інструкційні вказівки

Інструмент, пристосування, матеріал

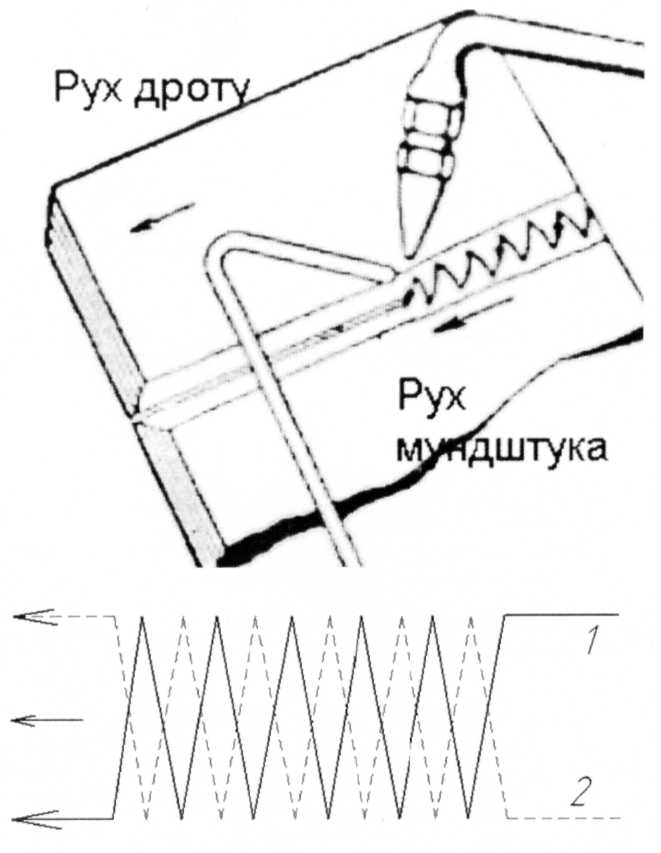

ЛІВИЙ СПОСІБ

1 .Рух дроту

2.Рух пальника

1.Зачистити пластини від фарби й інших забруднень за допомогою полум'я пальника й металевої щітка.

2.Складання пластин під зварювання. Виставляємо мінімальний зазор між пластинами.

3.Прихопку виконуємо від середини до кінців пластини. Прихопку виконуємо на такому ж режимі що й зварювання.

4.Потім виконуємо зварювання пластин. Пальник повинен переміщатися праворуч а присадковий дріт рухатися слідом за пальником. Полум'я спрямоване на шов, завдяки чому він виходить більше високоякісним.

Скіс кромок при газовому зварюванні необхідно залишати більше чим при дуговому зварюванні.

Кут нахилу мундштука при зварюванні 30-60 градусів до поверхні пластини. Кут нахилу зварювального дроту 30-45 градусів до поверхні пластини.

Коливальні рухи пальника спіралеобразні й півмісяцем.

Горизонтальні й стельові шви виконують правим способом.

Вертикальні похилі шви зварюють знизу вгору лівим способом

Можливий дефект непровар.

Газовий пальник ГС-2, окуляри, присадковий дріт Св-08ГА, шланги, що з'єднують, балон з киснем, ацетиленовий генератор АСВ-1,25 молоток зубило.

Охорона праці

1.Для запобігання влучення бризів розплавленого металу й іскор на шкіру працювати необхідно в спецодязі, рукавицях, головному уборі.

2.Перед зварюванням необхідно включити освітлення й вентиляцію.

3.Для захисту очей від яскравого випромінювання необхідно використовувати спеціальні окуляри.

4.У майстерні повинні бути засоби пожежогасіння.

5.Працювати тільки справним інструментом.

6.Перед роботою перевірити кисневі шланги.

7.Під час роботи постійно стежити за тиском у балонах.

8.Перед роботою переконатися що поблизу

немає легкозаймистих матеріалів.

9. Забороняється користуватися газовою апаратурою не оснащеною зворотними клапанами.

10.Забороняється надавати генератору різкі рухи, бити по ньому, розгойдувати.

11.Паління біля легко займистих, матеріалів (рідин), балонів з газом заборонено.
