Інструкційна карта

Професія: Електрогазозварник

Тема програми: Загальна характеристика пальника.

Ескізи

Інструкційні вказівки

Інструмент, пристосування, матеріал

П

1 -С говбур з регулювальними вентилями,

2-інжектор,

3-змішувальна камера,

4-наконечник,

5-мундштук.

Зварювальний пальник - це головний інструментом газозварника. Пальник - це інструмент, що служить для змішування горючого газу або пару горючої рідини з киснем для одержання зварювального полум'я. Пальники діляться на інжекторні й без інжекторні, однополум'яні й многополум'яні, для газоподібних горючих (ацетиленових) і рідкі пари гасу.

Газовий пальник.

Охорона праці

1.Для запобігання влучення бризів розплавленого металу й іскор на шкіру працювати необхідно в спецодязі, рукавицях, головному уборі.

2.Перед зварюванням необхідно включити освітлення й вентиляцію.

3.Для захисту очей від яскравого випромінювання необхідно використовувати спеціальні окуляри.

4.У майстерні повинні бути засоби пожежогасіння.

5.Працювати тільки справним інструментом.

6. Перед роботою перевірити кисневі шланги.

7.Під час роботи постійно стежити за тиском у балонах.

8.Перед роботою переконатися що поблизу

немає легкозаймистих матеріалів.

9.Забороняється користуватися газовою апаратурою не оснащеною зворотними клапанами.

10.Забороняється надавати генератору різкі рухи, бити по ньому, розгойдувати.

11 .Паління біля легко займистих матеріалів

(рідин), балонів з газом заборонено.

12.У процесі різання необхідно стежити за

щільністю з'єднання мундштука з головкою

різака.

Професія: Електрогазозварник

Тема програми: Підготовка пальника до різання

Ескізи

Інструкційні вказівки

Інструмент, пристосування, матеріал

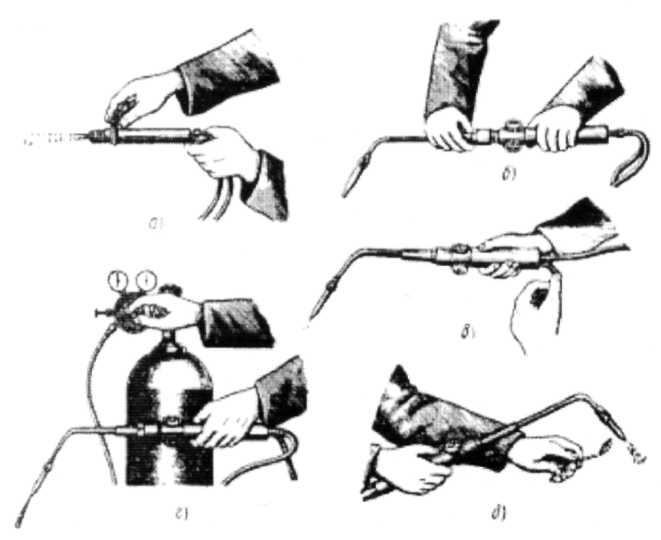

ПЕРЕВІРКА ТА ПІДГОТОВКА ПАЛЬНИКА ДО РОБОТИ

1.Продути шланги перед з'єднання м до пальника.

2.Випробувати пальник на наявність розрядження в каналі для подачі ацетилену.

1. .Приєднати шланги для подачі кисню до ніпеля.

2. .Установка тиску кисню по манометру редуктора відповідно до вказівки паспорта для випробування номера наконечника.

3. .Взяти правою рукою пальник за рукоятку, а пальцями лівої рук і потихеньку відкрити вентиль подачі ацетилену. Після цього вентиль подачі кисню.

4. .Піднести великий палець лівої руки, що розрядження має місце.

5. .При відсутності розрядження закрити вентиль кисню й відкрутити накидну гайку, від'єднав тим самим наконечник від стовбура пальник.

6. .Відкрутити інжектор з ацетиленової камери на пів оберту. Поставить наконечник на місце й випробувати пальник повторно.

3.Приєднати шланг для подачі ацетилену до нижнього краю накидною гайкою з проточкою, що має, на шестиграннику й лівому різьбленні. Щільно закріпити дротом або хомутом.

4.Перевірити точність і надійність закріплених шланг на ацетиленовому й кисневому редукторах. Герметичність з'єднання редукторів зі штуцером вентилів балонів. Заповнити шланг для подачі ацетилену не закріплюючи хомутом при з'єднанні його з ніпелем. 5.Взяти пальник у праву руку відкрити на 1/4 кисневий і на 1 повний оберт ацетиленовий вентиль, піднести запальничку до мундштука пальника й запалити суміш. 6.Відкрити повністю кисневий вентиль. Полум'я повинне мати три чітко видних зони. 7.При гасінні вогню закрити спочатку вентиль ацетилену, а потім кисню.

Інжекторний різак, окуляри, шланги, що з'єднують, балон з киснем, ацетиленовий генератор АСВ-1,25, молоток зубило.

Охорона праці

1. Для запобігання влучення бризів розплавленого металу й іскор на шкіру працювати необхідно в спецодязі, рукавицях, головному уборі.

2.Перед зварюванням необхідно включити освітлення й вентиляцію.

3.Для захисту очей від яскравого випромінювання необхідно використовувати спеціальні окуляри.

4.У майстерні повинні бути засоби пожежогасіння.

5.Працювати тільки справним інструментом.

6. Перед роботою перевірити кисневі шланги.

7.Під час роботи постійно стежити за тиском у балонах.

8.Перед роботою переконатися що поблизу немає легкозаймистих матеріалів.

9.Забороняється користуватися газовою

апаратурою не оснащеною зворотними

клапанами.

10.Забороняється надавати генератору різкі рухи, бити по ньому, розгойдувати. 11.Паління біля легко займистих матеріалів (рідин), балонів з газом заборонено.
