1.3.7 Постоянная поправка дальномера
Постоянная поправка дальномера (К) при отгрузке инструмента устанавливается равной 0. Хотя она почти никогда не меняется, все же несколько раз в год рекомендуется проверять на фиксированной базовой линии, насколько поправка К близка к нулю.
1
.
Найдите ровное место, где можно выбрать
две точки на расстоянии 100 м друг от
друга. Установите инструмент над точкой
А, а отражатель над точкой В.
Установите точку С посередине между точками А и В.
2. Десять раз точно измерьте горизонтальное
проложение между точками А и В и вычислите среднее значение.
3. Поместите инструмент в точке С (непосредственно между точками А и В) и поставьте отражатель в точке А.
4. Десять раз точно измерьте горизонтальные
проложения СА и СВ и вычислите средние значения
каждого расстояния.
5. Вычислите постоянную поправку дальномера К по следующей формуле.
К = АВ - (СА+СВ)
6. Повторите действия 1-5 два или три раза.
Если хотя бы один раз значение постоянной поправки К попало в диапазон ±3 мм, юстировка не нужна.
Если каждый раз при повторной поверке значение поправки К превышает допустимый диапазон,
обратитесь в сервисный центр регионального дилера.

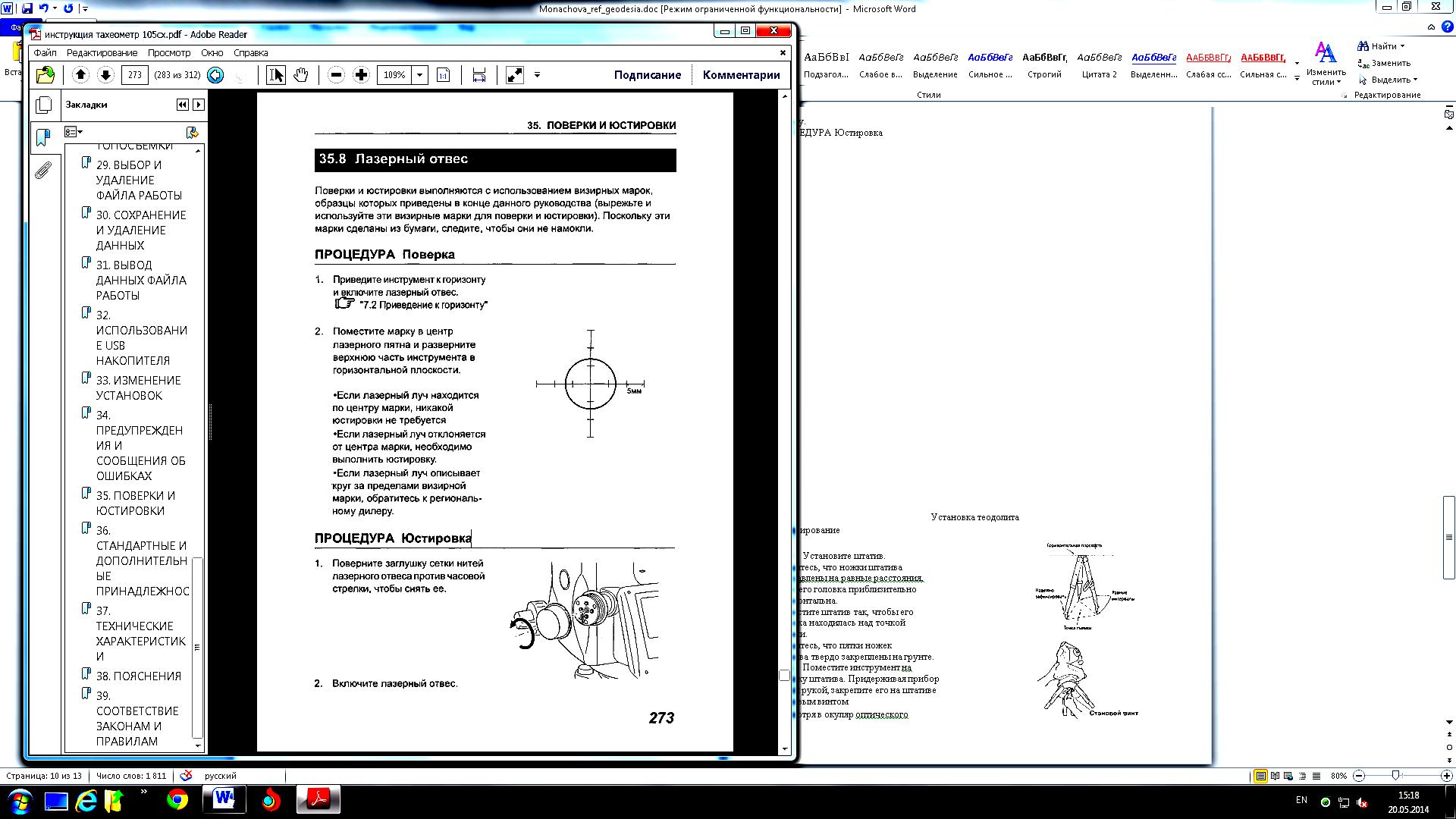

1.3.8 Лазерный отвес
П
оверка:
1.Приведите инструмент к горизонту и
включите лазерный отвес.
2. Поместите марку в центр лазерного пятна и разверните
верхнюю часть инструмента в горизонтальной плоскости.
•Если лазерный луч находится по центру марки, никакой
юстировки не требуется. Если лазерный луч отклоняется
от центра марки, необходимо выполнить юстировку.
•Если лазерный луч описывает круг за пределами визирной
марки, обратитесь к региональному дилеру.
Юстировка:
1. Поверните заглушку сетки нитей лазерного отвеса ротив часовой стрелки, чтобы снять ее.
2
.
Включите лазерный отвес

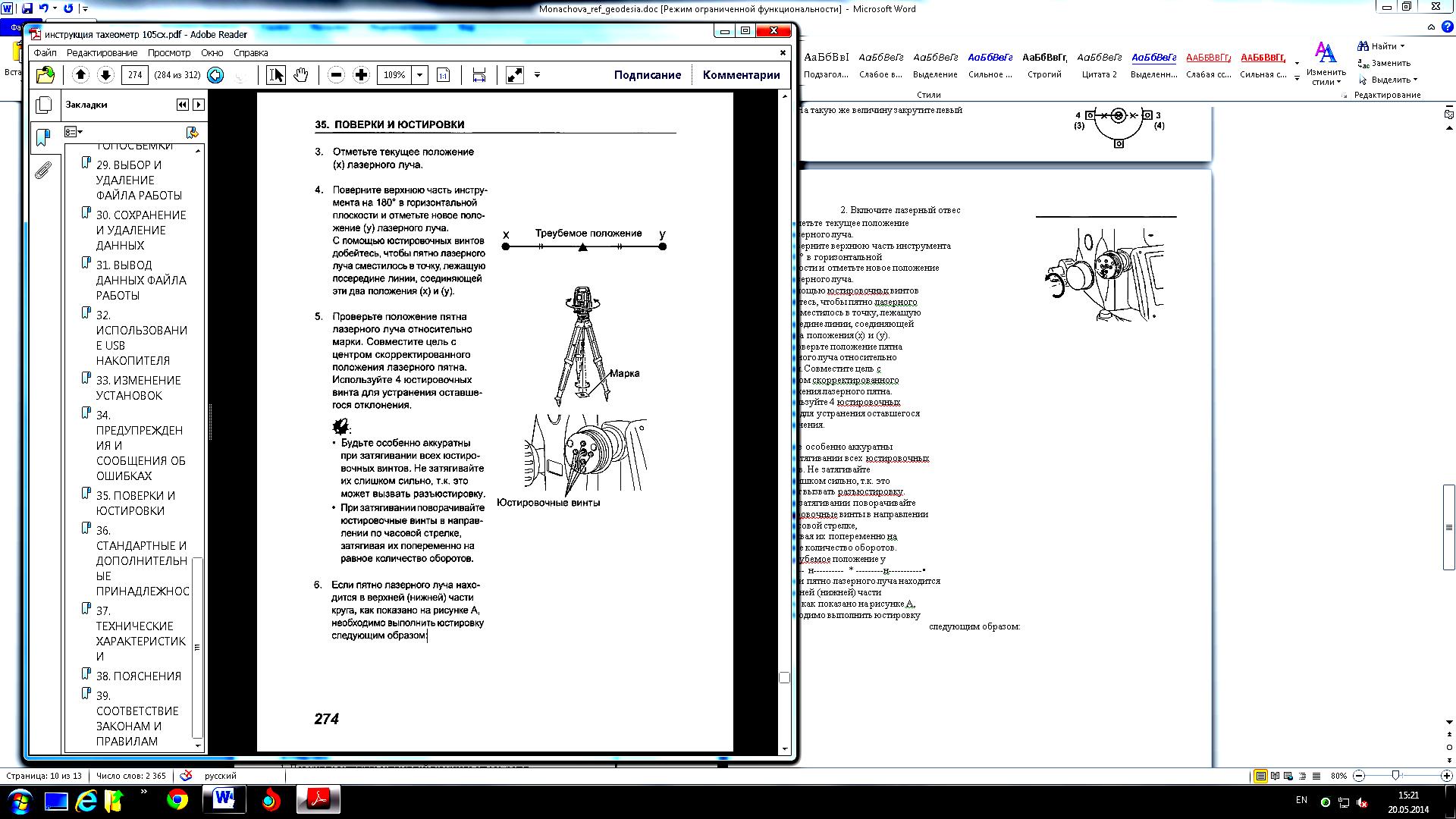

3. Отметьте текущее положение (х) лазерного луча.
4. Поверните верхнюю часть инструмента
на 180° в горизонтальной плоскости и отметьте новое положение (у) лазерного луча. С помощью юстировочных винтов добейтесь, чтобы пятно лазерного луча сместилось в точку, лежащую посередине линии, соединяющей
эти два положения (х) и (у).
5
.
Проверьте положение пятна лазерного
луча относительно
марки. Совместите цель с центром скорректированного
положения лазерного пятна. Используйте 4 юстировочных
винта для устранения оставшегося отклонения.
•Будьте особенно аккуратны при затягивании всех юстировочных винтов. Не затягивайте
их слишком сильно, т.к. это может вызвать разъюстировку.
• При затягивании поворачивайте юстировочные винты в направлении по часовой стрелке, затягивая их попеременно на равное количество оборотов.
X Треубемое положение у

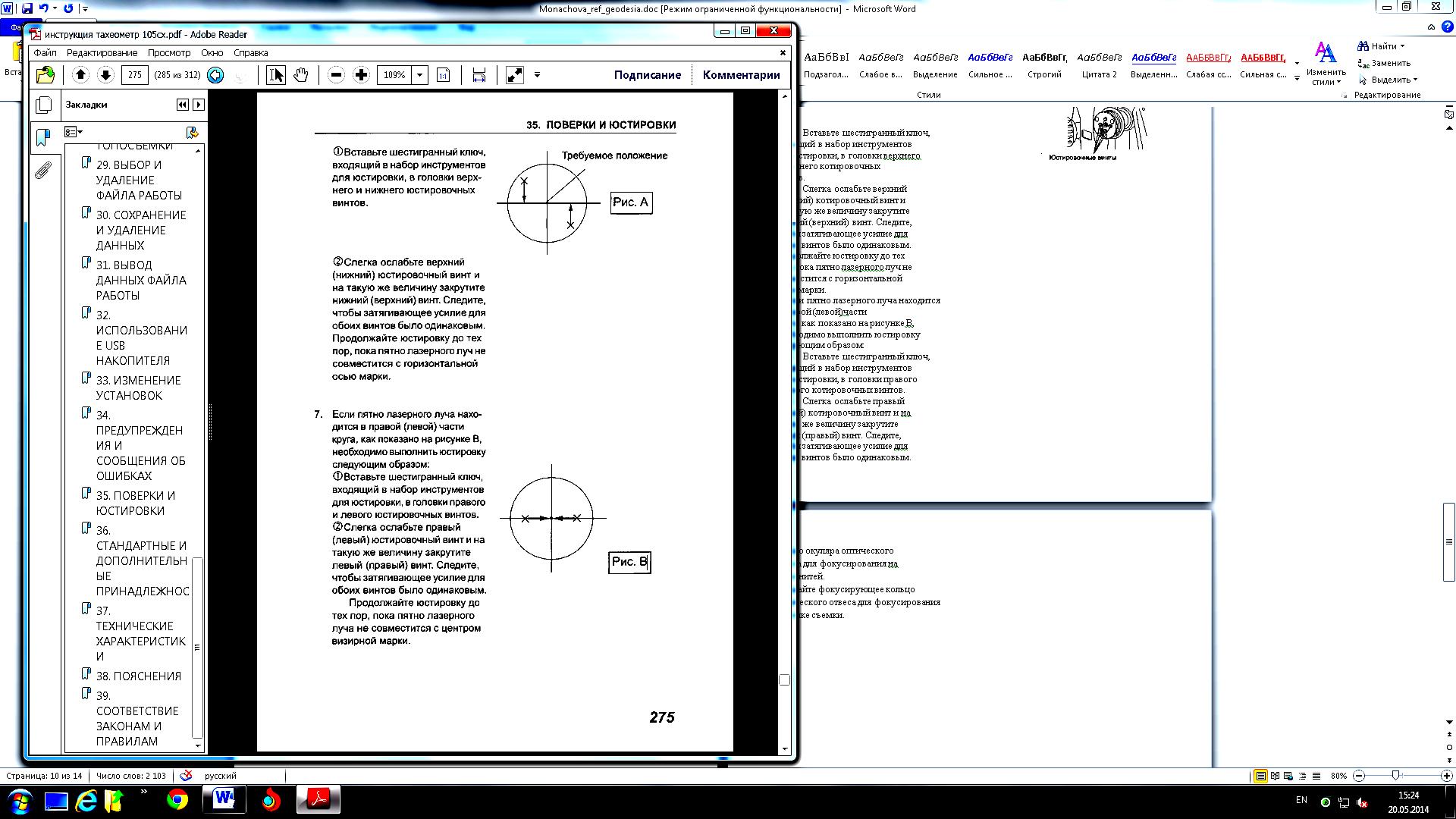

6. Если пятно лазерного луча находится
в верхней (нижней) части круга, как показано на рисунке А,
необходимо выполнить юстировку следующим образом:
Вставьте шестигранный ключ,
входящий в набор инструментов
для юстировки, в головки верхнего
и
нижнего котировочных в
интов.
Слегка ослабьте верхний (нижний) котировочный винт и на такую же величину закрутите нижний (верхний) винт. Следите,
чтобы затягивающее усилие для
обоих винтов было одинаковым.
Продолжайте юстировку до тех
пор, пока пятно лазерного луч не
совместится с горизонтальной
осью марки.
7. Если пятно лазерного луча находится
в правой (левой)части
круга, как показано на рисунке В,
необходимо выполнить юстировку
следующим образом:
Вставьте шестигранный ключ,
входящий в набор инструментов
для юстировки, в головки правого
и левого котировочных винтов.
Слегка ослабьте правый
(левый) котировочный винт и на
такую же величину закрутите
левый (правый) винт. Следите,
чтобы затягивающее усилие для
обоих винтов было одинаковым.
Продолжайте юстировку до тех пор, пока пятно лазерного луча не совместится с центром
визирной марки.

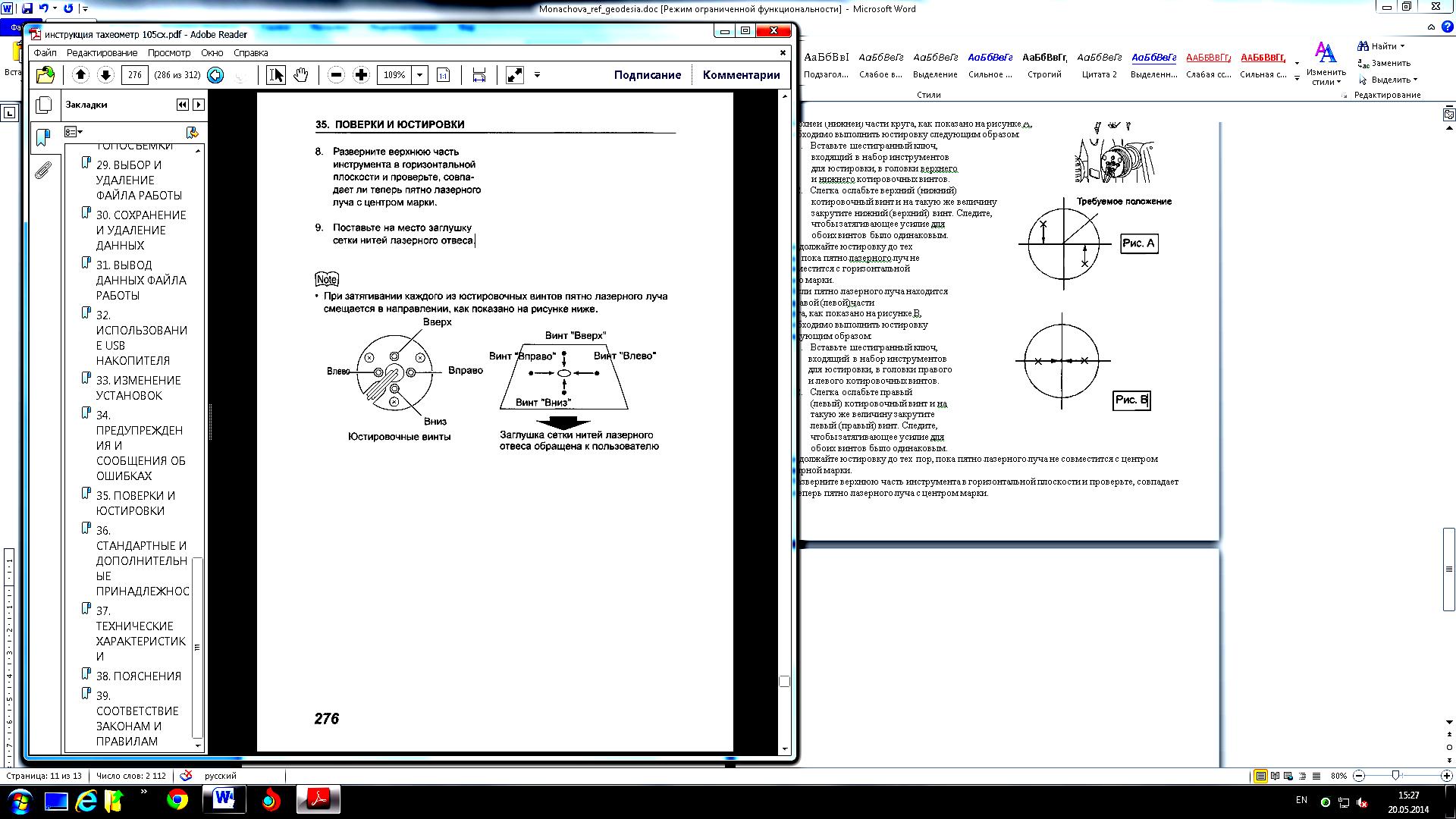

8. Разверните верхнюю часть инструмента в горизонтальной плоскости и проверьте, совпадает
ли теперь пятно лазерного луча с центром марки.
9. Поставьте на место заглушку сетки нитей лазерного отвеса.
Примечание: При затягивании каждого из котировочных винтов пятно лазерного луча смещается в направлении, как показано на рисунке ниже.
