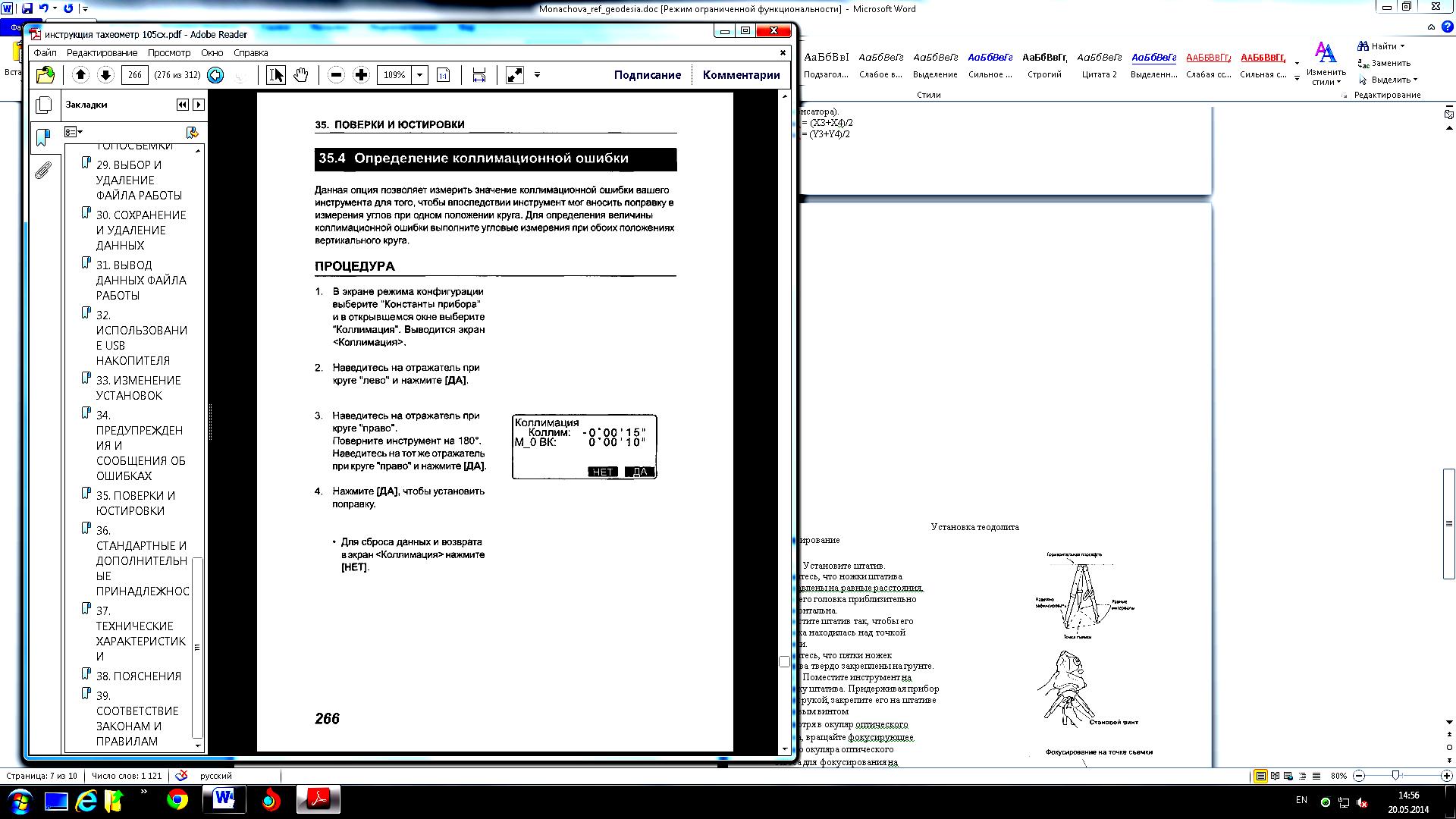

1.3.4 Определение коллимационной ошибки

Данная опция позволяет измерить значение коллимационной ошибки вашего инструмента для того, чтобы впоследствии инструмент мог вносить поправку в измерения углов при одном положении круга. Для определения величины

коллимационной ошибки необходимо выполнить угловые измерения при обоих положениях вертикального круга.

ПРОЦЕДУРА

1 . В экране режима конфигурации выберите “Константы прибора" и в открывшемся окне выберите

"Коллимация”. Выводится экран <Коллимация>.

2. Наведитесь на отражатель при круге "лево" и нажмите [ДА].

3. Наведитесь на отражатель при круге "право".

Поверните инструмент на 180°. Наведитесь на тот же отражатель при круге "право" и нажмите [ДА].

4. Нажмите [ДА], чтобы установить поправку.

Для сброса данных и возврата в экран <Коллимация> нажмите [НЕТ].

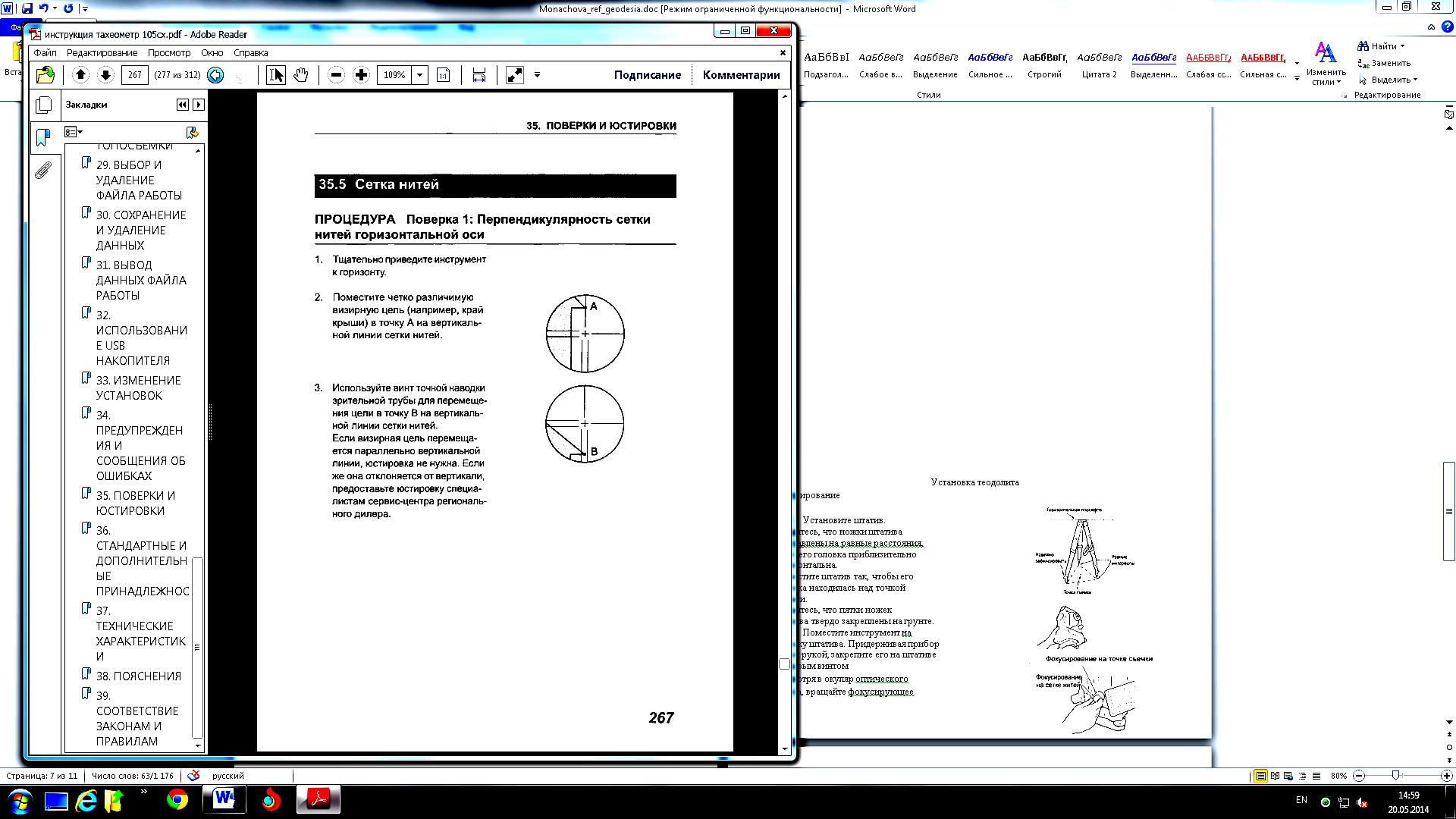

1.3.5 Поверка сетки нитей

1.3.5.1 Перпендикулярность сетки нитей горизонтальной оси

1. Тщательно приведите инструмент к горизонту

2. Поместите четко различимую визирную цель (например, край

крыши) в точку А на вертикальной линии сетки нитей.

3. Используйте винт точной наводки зрительной трубы для перемещения цели в точку В на вертикальной

линии сетки нитей. Если визирная цель перемещается

параллельно вертикальной линии, юстировка не нужна. Если

же она отклоняется от вертикали, предоставьте юстировку специалистам сервис-центра регионального дилера.

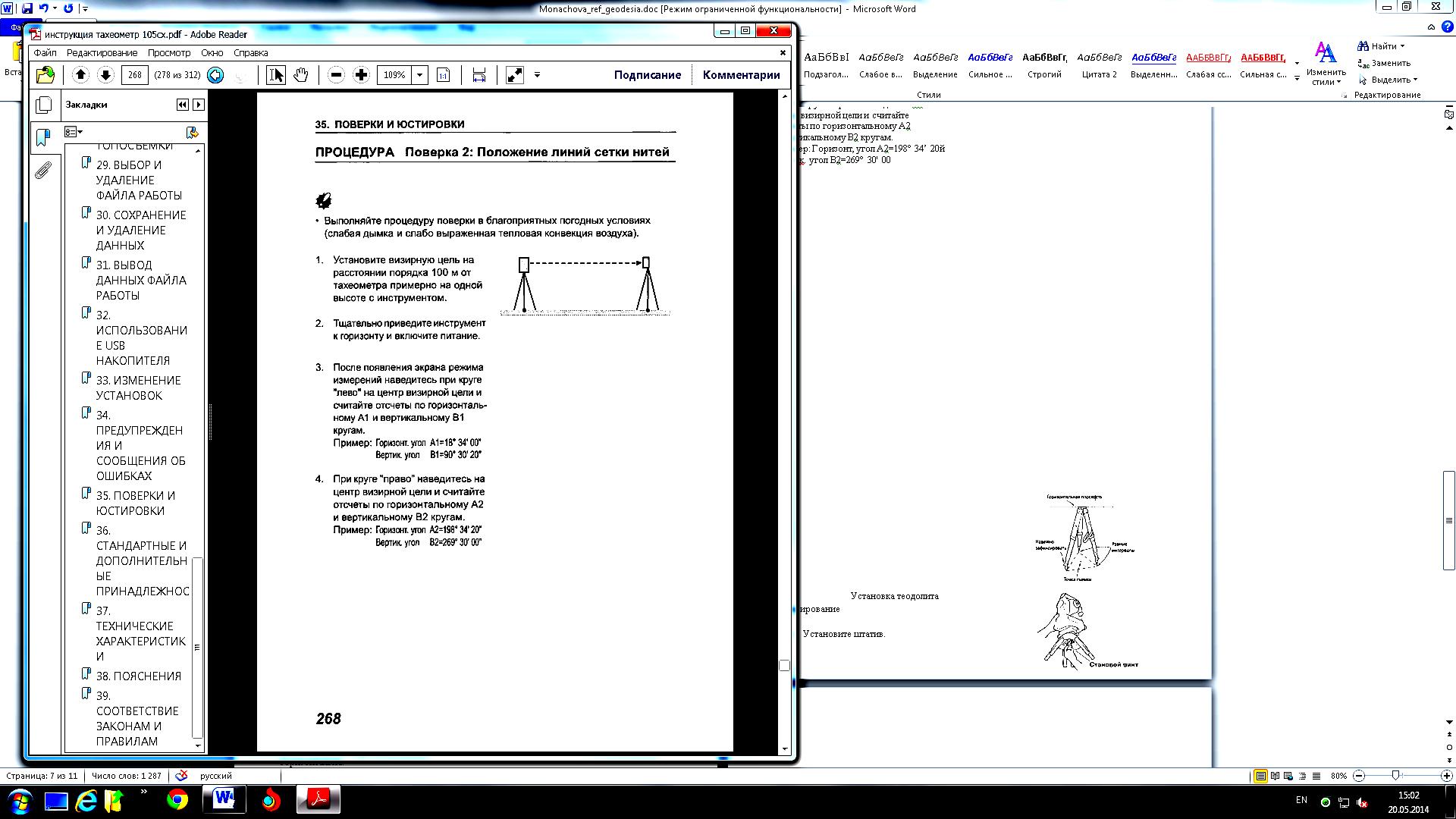

1.3.5.2 Положение линий сетки нитей

Процедура поверки выполняется только в благоприятных погодных условиях

(слабая дымка и слабо выраженная тепловая конвекция воздуха).

1. Установите визирную цель на р асстоянии порядка 100 м от тахеометра примерно на одной высоте с инструментом.

2. Тщательно приведите инструмент к горизонту и включите питание.

3. После появления экрана режима измерений наведитесь при круге "лево" на центр визирной цели и считайте отсчеты по горизонтальному А1 и вертикальному В1 кругам.

Пример: Горизонт, угол А1=18° 34' 00"

Вертик. угол В1= 90° 30' 20"

4. При круге "право" наведитесь на центр визирной цели и считайте отсчеты по горизонтальному А2 и вертикальному В2 кругам.

Пример: Горизонт, угол А2=198° 34' 20"

Вертик. угол В2=269° 30' 00"

5. Вычислите: А2-А1 и В2+В1

Если значение А2-А1 находится в пределах 180°±20", а значение В2-В1 в пределах 360°±40",

юстировка не нужна.

Пример: А2-А1 (Горизонт, угол) =198° 34' 20"-18° 34’ 00"=180° 00’ 20"

В2-В1 (Вертик. угол)=269° 30'00"+ 90° 30' 20"=360° 00' 20”

Если разность превышает допустимые значения даже после 2-3 повторений, предоставьте юстировку специалистам сервис- центра регионального дилера.

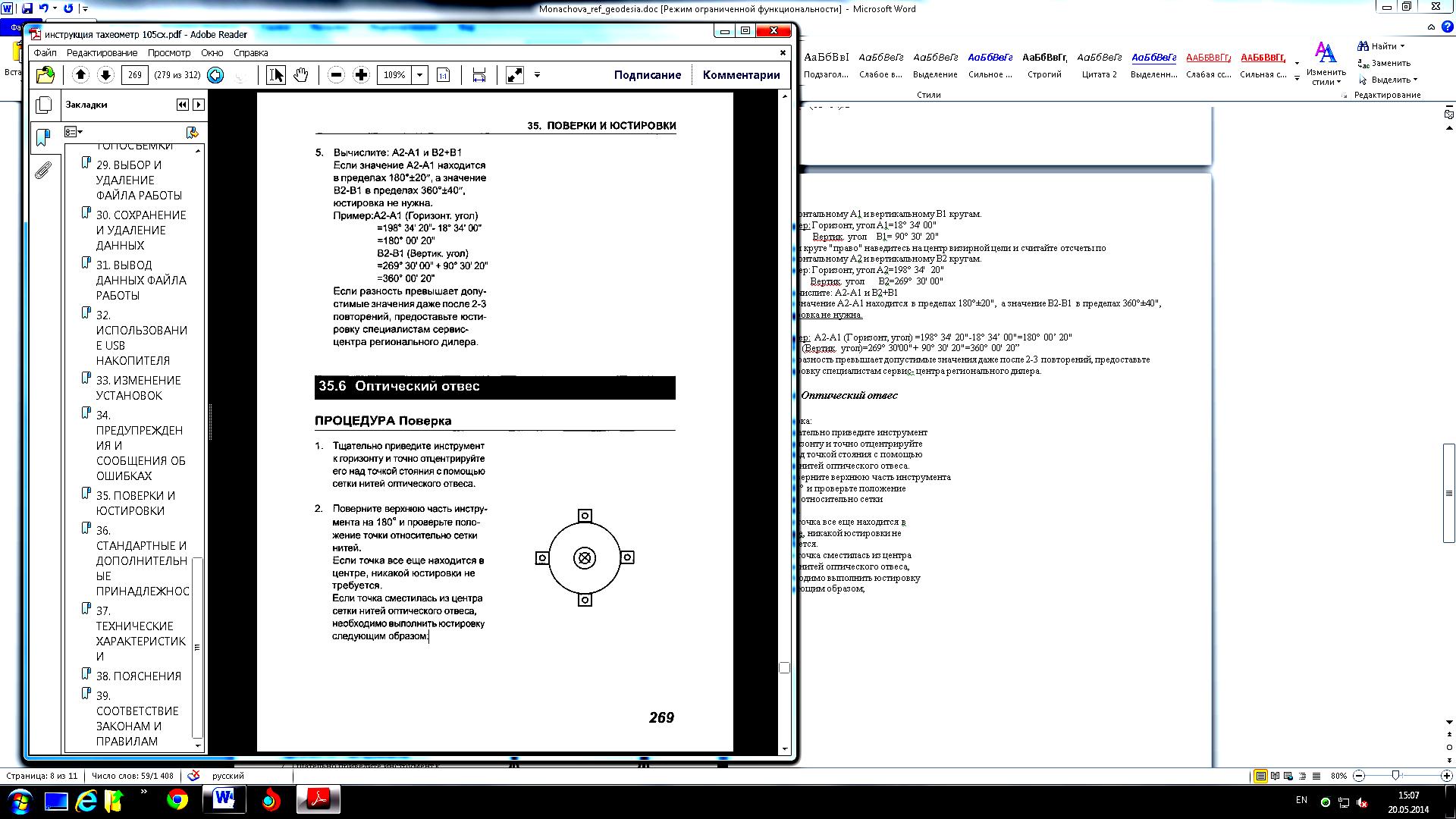

1.3.6 Оптический отвес

Поверка:

1 . Тщательно приведите инструмент к горизонту и точно отцентрируйте его над точкой стояния с помощью сетки нитей оптического отвеса.

2. Поверните верхнюю часть инструмента на 180° и проверьте положение точки относительно сетки нитей. Если точка все еще находится в центре, никакой юстировки не требуется.

Если точка сместилась из центра сетки нитей оптического отвеса,

необходимо выполнить юстировку.

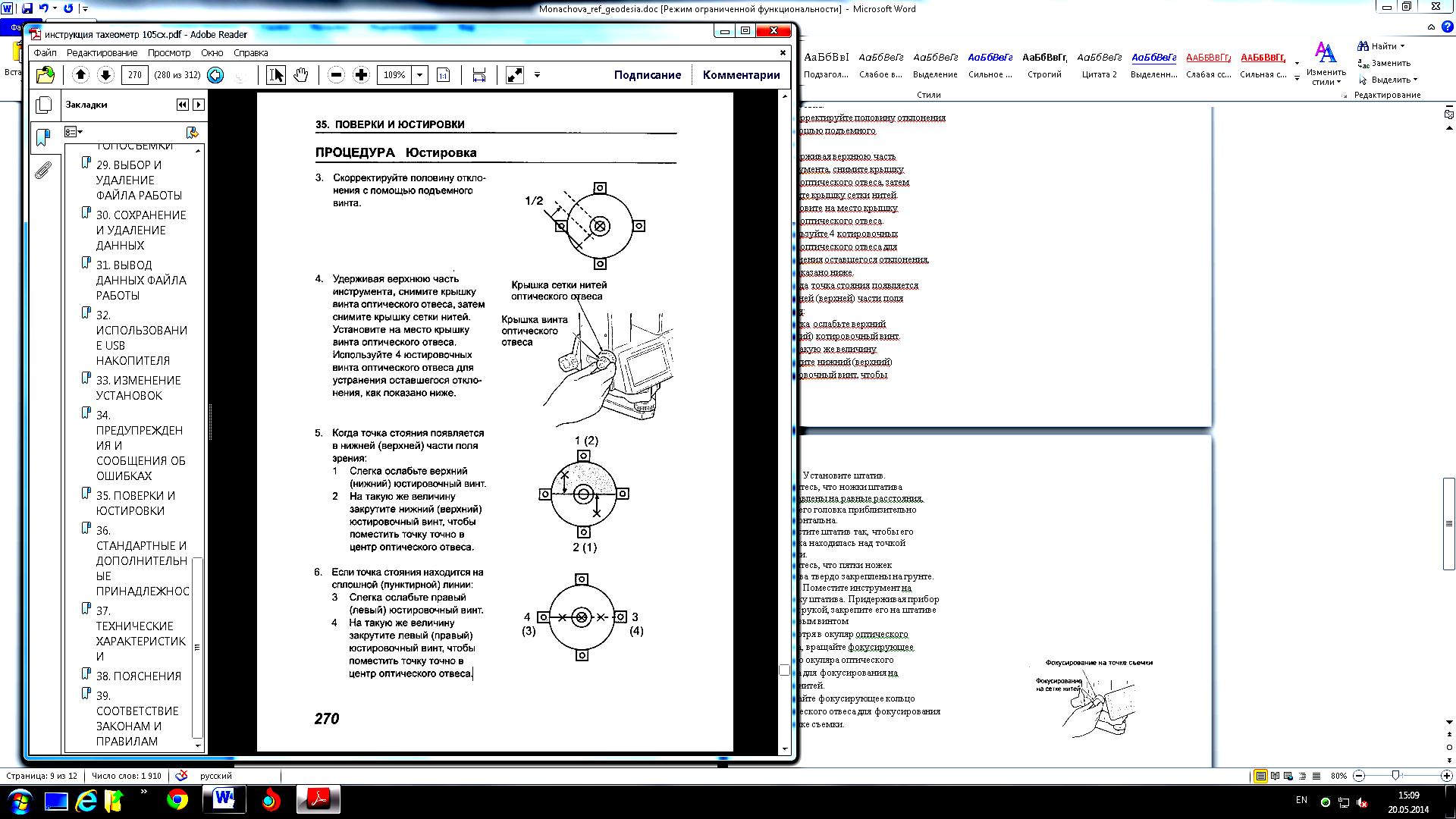

Юстировка:

3 . Скорректируйте половину отклонения

с помощью подъемного винта.

4. Удерживая верхнюю часть инструмента, снимите крышку винта оптического отвеса, затем

снимите крышку сетки нитей. Установите на место крышку винта оптического отвеса.

Используйте 4 котировочных винта оптического отвеса для устранения оставшегося отклонения,

как показано ниже.

5. Когда точка стояния появляется в нижней (верхней) части поля зрения:

1) Слегка ослабьте верхний

(нижний) котировочный винт.

2) На такую же величину

закрутите нижний (верхний) котировочный винт,

чтобы поместить точку точно в центр

оптического отвеса.

6. Если точка стояния находится на

сплошной (пунктирной) линии:

3) Слегка ослабьте правый (левый) котировочный винт.

4) На такую же величину закрутите левый

(правый) котировочный винт, чтобы поместить

точку точно в центр оптического отвеса.

7. Убедитесь, что при вращении

инструмента точка стояния остается в центре оптического отвеса. В случае необходимости выполните юстировку повторно.

8. Снимите крышку винта оптического отвеса и установите крышку сетки нитей оптического отвеса на место.

Установите на место крышку винта оптического отвеса.
