14. Горизонтальная планировка пощадки пс.

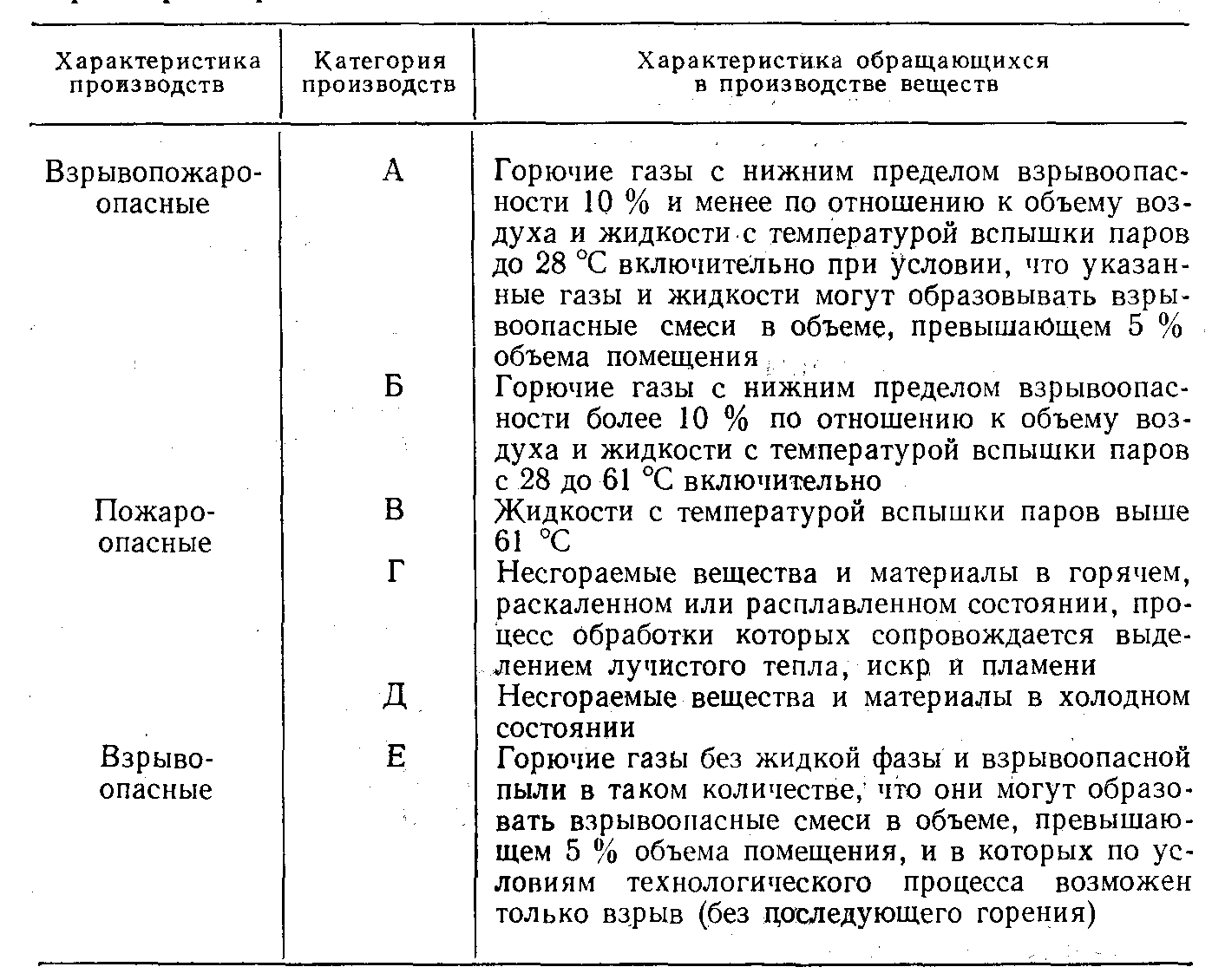

Горизонтальная планировка — рациональное размещение в плане всех объектов и инженерных сооружений насосных и компрессорных станций. При размещении объектов и сооруже­ний насосных и компрессорных станций необходимо учитывать их взрыво- и пожароопасность, а следовательно, и минимальные нормативные расстояния между ними. Следует отметить, что в зависимости от взрыво-, взрывопожаро- и пожароопасности все производства делят на шесть категорий.

15. Расчет объемов земляных работ при вертикальной планировке площадки.

Для расчета применяют методы квадратных и треугольных призм. Метод квадратных призм. Весь план площадки с нанесенными на него горизонталями разбивают на квадраты со сторонами от 10 до 50 м. Объем земляных работ рассчитывают в пределах каждого квадрата с последующим их суммированием. Се квадраты последовательно нумеруют. Для всех 4 вершин квадратных пирамид со стороной ф вычисляют черные отметки Н_черн. На профиль вертикальной планировки наносят также линию проектной плоскости планировки, полученную путеи откладывания от условной (нулевой) линии красный отметок Н_кр. Рабочие отметки вычисляются как разность черн и кр: . При = рабочие отметки =0. Если все точки с рабочей отметкой =0 соединить на плане линией, то получится линия нулевых работ. Общий объем земляных работ земляных работ при вертикальной планировке определяют путем суммирования объемов грунта, удаляемого или добавляемого в каждом квадрате, . Объем квадратных призм , где а - длина стороны квадрата основания призмы; h – рабочие отметки вершин квадратной призмы. Расчет объемов земляных работ по квадратной призме: , где - объем в выемке, - объем насыпи. ; , где - средняя рабочая отметка части квадратной призмы – выемки; - средняя рабочая отметка части квадратной призмы – насыпи. Для обеспечения баланса земляных работ определяют среднюю проектную отметку планировки Н_ср : , где - сумма черных отметок вершин, принадлежащих одному квадрату, - сумма черных отметок вершин, принадлежащих одновременно 2-м квадратам, - сумма черных отметок вершин, принадлежащих одновременно 4-м квадратам, n – число квадратов.

16. Технология и организация производства земляных работ при сооруж. Нс и кс.

Земляные работы - разновидность общестроительных работ, связанных с разработкой, перемещением и укладкой грунтов. Готовая продукция земляных работ - постоянные и временные земляные сооружения, к которым относят насыпи и выемки. При сооружении насосных и компрессорных стан­ций земляные работы выполняют при проведении вертикальной планировки строительной площадки, возведении котлова­нов и траншей, обратной засыпке пазух котлованов и траншей и строительстве внутриплощадочных дорог.

Охарактеризуем земляные сооружения, возводимые при строительстве насосных и компрессорных станций.

Котлован - временное земляное сооружение типа выемки с соизмеримыми по величине размерами в плане и глубиной, намного меньшей этих размеров.) Размеры в плане котлована определяются размерами в плане зданий насосных и компрес­сорных цехов, оборудования и т. д. Глубина котлована зависит от характера грунтов основания, наличия в зданиях техниче­ских подвалов, гидрогеологических и геокриологических усло­вий. В зависимости от вида грунтов вертикальным стенкам котлована придают различный наклон к вертикали. Уклон вер­тикальных стенок котлована характеризует коэффициент от­коса m=l/tga (где a — угол наклона стенки траншеи к гори­зонтали).

Траншея - временное земляное сооружение типа выемки,, у которого длина во много раз больше размеров поперечного сечения. Траншеи на насосных и компрессорных станциях ис­пользуют для размещения подземных технологических трубо­проводов, трубопроводов водоснабжения, канализации и других инженерных сетей. Наименьшая ширина по дну траншеи с вертикальными стен­ками h имеет следующие значения.

Способ укладки трубопровода h, м

Плети или отдельные секции при наружном диаметре труб D, мм:

до 700.......................D+ 0,3, но не

менее 0.7D

более 700 ..................... 1,5D

Отдельные трубы при наружном диаметре труб D, мм;

до 500....................... D +0,5

от 500 до 1600.................... D + 0,8

При разработке траншей с откосами в грунтах, располо­женных выше уровня грунтовых вод, ширина их по дну неза­висимо от диаметра трубопровода должна быть не менее D + 0,5 при укладке из отдельных труб и D + 0,3 при укладке из плетей. При разработке траншей в грунтах, расположенных ниже уровня грунтовых вод и разрабатываемых с открытым водоотливом, ширину их по дну необходимо принимать с уче­том размещения водосборных и водоотливных устройств со­гласно указаниям проекта.

Глубина траншей зависит от назначения трубопровода, тран­спортируемой среды и других факторов. Для технологических , трубопроводов (газо- и нефтепроводов). Глубина траншеи Н должна быть: H D + 0,8 м при D 1 м и H D + 1 м при D 1 м. Траншеи для инженерных сетей (систем -водоснабжения, канализации и др.) отличаются большой глубиной (1,9—3 м), а ширина их по дну зависит от диаметра и числа размещаемых в траншее трубопроводов. Наибольшая глубина траншеи 2,5 м. Вертикальные стенки такой траншеи выполняют с откосом 1:т при коэффициенте откоса m = 0,5 и заложении стенок траншеи а=тН=0,5Н.
