34. Транспортировка сб в зимнее время
Лыжи - 2 металлических полоза высотой 400-500мм, весом 10т. Это устройство для транспортировки СБ массой до 400 т.
Т
ермолыжи
представляют собой прицеп, буксируемый
одним или несколькими тягачами по
специально подготовленной трассе в
зимних условиях.

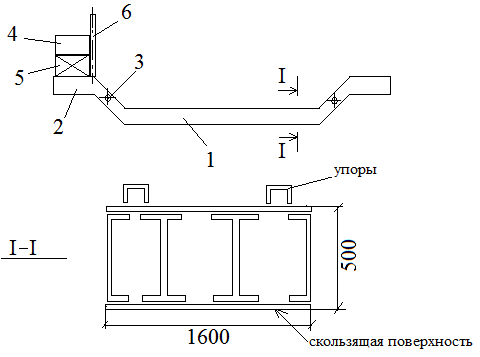

1-полоз; 2-топка; 3-сцепное устройство; 4-топливный бак; 5-рама; 6-дымовая труба
Емкость бака 400Л, длина 23,5 м, высота вместе с дымовой трубой – 8м.
Подготовка термолыж к транспортировке.
Процесс нагрева термолыж происходит след-м образом: поступающее топливо из бака поджигается факелом, по мере разогрева топки, топливо начинает испаряться, проникает в полость полозьев и догорает в каналах полозьев. Вследствие нагрева скользящей поверхности полоза, тонкий слой снега расплавляется, образуя водяную смазку, после чего СБ можно транспортировать. Максимальная скорость прицепа термолыж – 10 км/ч на горизонтальной поверхности.
Требования к трассе.
При выборе трассы необходимо учитывать следующее:
1)Грунтовые условия должны обеспечивать прохождение тяговых средств-тягачей.
2)Трасса должна состоять преимущественно из прямолин-х участков.
3)Прямолин-ми должны быть участки на подъемах и спусках.
4)Ширина коридора движения определяется габаритами СБ.
5)Радиусы поворота трассы должны быть не менее 40-50м.
6)Поверхность трассы должна быть покрыта снегом толщиной не менее 5 и не более 50 см.
Подготовка трассы.
При подготовке выполняют след-ие работы:
1)Освобождают коридор движения от леса, кустарника, крупных валунов.
2)Срезают неровности высотой более 0,4м
35.Тягово-динамический расчёт при транспортировке сб на термолыжах
1)Расчёт
тягового усилия при страгивании СБ с
места:
,
где 1,5 – коэффициент страгивания с места;
–
вес СБ;
–
вес пары термолыж; μ – коэффициент
трения скольжения термолыж (
).
2)
Тяговое усилие при движении:
3) Тяговое усилие для перемещения СБ на углах подъема до 6°:
4) Необходимое страхующее усилие при углах спуска до 6°:
5)
Тяговое усилие трубоукладчика:
,
где
- вес тягача,
- коэффициент сцепления гусениц тягачей
на зимнике
6) Необходимое количество тягачей рассчитывается по наибольшему тяговому усилию по формуле:
,
где Кн=1,2 – коэффициент несогласованности.
СБ на термолыжах будет двигаться по уклону вниз самостоятельно при условии:
,
где Q – вес СБ с термолыжами, кН
После преобразования неравенства получаем:
На проектной трассе при углах спусков свыше α будет происходить самостоятельный спуск СБ, в связи с чем при транспортировке СБ вниз по уклону во всех случаях необходима страховка тягачами против самостоятельного спуска.
36. Тягогово-динамический расчет при транспортировке суперблока на увп.
Результирующее сопротивление опред. по формуле:
R=Rго+Rл Rст+Rаэ+Rи+R б.э.+Rпр (1);
Rго–сопротивление движению из-за трения гибкого ограждения в местах контакта с грунтом;
Rл–сопротивление движению за счет трения лыж и днища;
Rст–стягивающие усилия при движении на уклоне(«+» - на подъеме, «-»-на спуске);
Rаэ- аэродинамическое сопротивление;
Rи- импульсное сопротивление УВП(установки на воздушной подушке);
Rб.э.- сопротивление за счет нагребания снега или грунта впереди воздушной подушки (бульдозерный эффект);
Rпр- сопротивление движению за счет примерзания или при трогании с места;
Rго=Kтрbст(L+B)qвп;
Kтр- коэф. трения гибкого ограждения о грунт;
Kтр=0,15…0,3.
b-размер нижнего яруса гибкого ограждения;
B,L-ширина и длина УВП;
qвп- давление внутри воздушной подушки.
Rл=Kтр.сQ(1-
);
Kтр.ст-коэф. трения стали о грунт;
Q- общий вес суперблока с воздушной подушкой;
-коэф. Разгрузки воздушной подушки(ВП);
= Qвп/Q;
=0,6…0,9 (на практике);
Qвп- вес блока восприним. возд. подушкой;
Qвп=qAвп;
Авп- площадь камеры ВП.
Rст=Qsin;
Rаэ=0,5cAлсV²;
с-коэф. аэродин. сопротивления суперблока(с=0,8);
- плотность воздуха, =0,122 кг/м³;
Aлс- площадь лобового сопротивл. суперблока;
V- скорость ветра.
Rи, Rб.э-имеют малые значения, поэтому ими можно пренебречь;
Rпр=kRл;
k=0,45…0,5
Определяем результирующую силу сопротивления R по (1)
и
находим Rсдв
=1,5
-усилие
необходимое для сдвига с места суперблока
на ВП.
Определение кол-ва тяговых средств.
n=(RсдвKс)/Fт;
Fт- тяговое усилие одного тягача по сцеплению с грунтом;
Fт=Pтf;
Pт- вес тягового средства;
f- коэф. сцепления с грунтом, f=0,5;
Kс- коэф. согласованности работы тягачей(1,15..1,2).
