25. Особен-и проектирования и расчета свайных фунд-в перекачивающих агрегатов.

Свайные фунд-ты примен-ся в тех случаях, когда при проект-нии не удовлетвор-ся услов.:

1. ,где с0 и с1 – к-нты условий работы.

2. Строительная площадка сложена из сильно и неравномерно сжимаемых грунтов, использование которых может привести к неравномерным осадкам и перекосам.

3. Стеснённость строительной площадки не позволяет размещать фундамент на естественном основании.

Расстояние между центрами свай следует принимать:

При выборе свай необходимо учитывать следующее:

1.Под фундамент для машин с преобладанием вертикальных динамических нагрузок рекомендуется применять ж/б сваи сплошного сечения

2.Для фундамента, загруженного горизонтальными динамич. нагрузками могут примен-ся, как сваи сплошного сечения так и полые круглые сваи, а также трапецевидные сваи.

При значительных горизонтальных нагрузках рекомендуется увеличить глубину заделки оголовка сваи на (1,5-2)d. Общее количество свай назначается, исходя из их общей несущей способности при действии статической нагрузки с последующей проверкой динамическим расчётом.

Статический расчёт, определение несущей способности свайных фундаментов перекачивающих агрегатов: Расчёт несущей способности сводится к проверке условия: ,где N - расчётная нагрузка, передаваемая на одну сваю, Fd – расчётная несущая способность одной сваи, к – к-нт надёжности.

Сваи-стойки: , с – к-нт условия работы сваи в грунте, R – расчётное сопротивление грунта под нижним концом сваи-стойки, А – площадь опирания.

Висячие сваи: , cr, cf – к-нты условий работы грунта (cr – под нижним концом сваи, cf – по боковой поверхности),учитывающие влияние способа погружения на расчётное сопротивление сваи, U – наружный периметр поперечного сечения сваи, hi – толщина i-го слоя грунта, м, f i – расчётное сопротивление i-го слоя грунта по боковой поверхности сваи.

Особенности динамического расчёта свайных фундаментов:

Постановка задачи: все сваи свайных фундаментов заменяются одним эквивалентным упругим стержнем с распределённой массой m; нижний конец опирается на упругую пружину, а к боковым поверхностям присоединяются упругие связи, моделирующие соответственно к-нты жёсткости в плоскости острия Kz1 и по боковой поверхности Kz2.

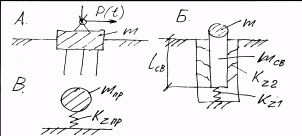

А – конструктивная схема, Б – схема с распределёнными параметрами, В – упрощённая расчётная схема.

,0, - к-нты приведения, соответственно жёсткости основания и массы системы с распределёнными параметрами к системе с одной степенью свободы.

Расчёт свайных фундаментов на колебания проводится по тем же формулам, что и на естественном основании, но вместо m, Kz, Kx, K вводятся приведённые значения.

26.Бетонные работы при возведении монолитных фундаментов перекачивающих агрегатов.

Бетонирование фундамента нужно выполнять при положительных температурах наружного воздуха. Если бетонирование ведется при отрицательных температурах, то следует принять меры по утеплению уложенной бетонной смеси. Перемерзший бетон теряет прочность и рассыпается. В сухую жаркую погоду опалубку перед бетонированием увлажняют, чтобы влага из бетона не впитывалась в доски опалубки.

Бетон на строительную площадку поставляется автотранспортом (автобетоносмесителями) или изготавливается на месте при помощи передвижных бетоносмесителей. Во время доставки затворенной водой бетонной смеси к месту укладки необходимо предотвратить утечку цементного молока, попадание атмосферной влаги и замораживание.

Бетонирование фундамента ведется слоями с уплотнением каждого слоя вибраторами или штыкованием. Подают бетонную смесь к месту укладки в бадье или бетоноукладчиком. Спуск бетонной смеси с высоты, во избежание расслоения,выполняется с соблюдением следующих правил:

* высота свободного сбрасывания бетонной смеси в армированные конструкции не должна превышать 2 м, а при подаче на перекрытия — 1 м;

* спуск бетонной смеси с высоты более 2 м должен осуществляться по виброжелобам, обеспечивающим медленное сползание смеси без расслоения.

Самым надежным методом уплотнения бетонной смеси считается вибрирование. Для этого используют глубинные (внутренние), площадочные (поверхностные) и наружные вибраторы, применение которых зависит от вида конструкции.

Вибрирование снижает силу сцепления между зернами бетонной смеси, и она хорошо уплотняется. Продолжительность вибрирования зависит от пластичности бетонной смеси.

Чрезмерное вибрирование бетонной смеси недопустимо, так как может привести к ее расслоению. При вибрировании бетонной смеси следует соблюдать следующие требования:

шаг перестановки внутренних вибраторов не должен превышать полуторного радиуса их действия;

глубина погружения внутреннего вибратора в бетонную смесь должна обеспечивать частичное углубление его в ранее уложенный затвердевший слой бетона (для лучшей связи слоев между собой);

при извлечении вибратора в бетонной смеси не должна образовываться воронка;

шаг перестановки поверхностных вибраторов должен обеспечивать перекрытие на 100 — 200 мм площадкой вибратора границ уже провибрированного участка;

Толщина слоев укладываемой бетонной смеси не должна превышать:

при внутреннем вибрировании — 1,25 длины рабочей части вибратора;

при поверхностном вибрировании неармированных конструкций и армированных одиночной арматурой — 250 мм. в конструкциях с двойной арматурой — 120 мм.

Основными признаками уплотнения бетонной смеси являются:

прекращение оседания бетонкой смеси;

появление цементного молока на поверхности;

прекращение выделения пузырьков воздуха.

Монолитность бетонной конструкции фундамента обеспечивается непрерывным бетонированием. Если это сделать не удается, — устраивают рабочие швы, под которыми понимают плоскость стыка между затвердевшим старым и свежеуложенным бетоном. Рабочие швы могут быть горизонтальными или вертикальными. Возобновлять прерванное бетонирование можно в том случае, если бетонная смесь приобрела прочность не менее 1, МПа, а также если ранее уложенная бетонная смесь при вибрации разжижается, то есть процесс ее кристаллизации находится еще в начальной стадии. Перед началом укладки бетона поверхность рабочего шва промывают, а цементную пленку очищают стальной щеткой.

При бетонировании в условиях отрицательных температур прочность монолитной конструкции к моменту возможного замерзания указывается проектом производства работ.

В любом случае прочность бетона до замерзания должна составлять не менее:

* для бетонных и железобетонных конструкций с ненапрягаемой арматурой — 50 % прочности при проектной марке бетона 150, 40 % для бетонов марки 200 — 300 и 30 % для бетонов марки 400 — 500;

* для конструкций с предварительно напрягаемой арматурой, пролетных строений и других ответственных железобетонных конструкций — 70 % проектной прочности. Эти требования не распространяются на бетоны с противоморозными добавками.
