Исходные данные

Вариант

Нагрузка

, кН

Отсчеты по тензодатчикам

Положение I

Положение II

Положение III

№ 1

№ 2

№ 1

№ 2

№ 1

№ 2

1

0

−53

192

−53

192

−53

192

50

−116

127

−179

189

−315

345

2

0

1053

158

1053

158

1053

158

50

985

91

910

157

783

308

3

0

12

789

12

789

12

789

50

−54

724

−128

787

−263

914

4

0

147

268

147

268

147

268

50

82

204

9

266

−133

395

5

0

2156

3648

2156

3648

2156

3648

50

2086

3577

2021

3645

1871

3778

6

0

14

456

14

456

14

456

50

−51

389

−118

454

−276

596

7

0

−28

123

−28

123

−28

123

50

−92

58

−158

122

−321

258

8

0

−147

287

−147

287

−147

287

50

−213

223

−284

286

−430

432

9

0

432

17

432

17

432

17

50

369

−48

303

15

154

159

10

0

122

785

122

785

122

785

50

50

716

−19

784

−151

924

По окончании испытаний следует построить эпюры нормальных напряжений во всех трех положениях по данным эксперимента, а также сделать вывод о максимальном расхождении опытных и теоретических значений напряжений.

Все расчеты и выводы по работе занести в журнал лабораторных работ.

Лабораторная работа № 12 (17)

испытание прямого стержня на продольный изгиб

Цель работы: провести наблюдение над явлением потери устойчивости; определить опытным путем величину критической силы и сравнить ее с результатами расчета по формуле Эйлера; вычислить критические напряжения и сравнить их с пределом пропорциональности.

В данной виртуальной лабораторной работе показано испытание на продольный изгиб стального стержня длиной см, прямоугольного поперечного сечения (размеры принимать согласно варианту по табл. 13), шарнирно закрепленного по концам (рис. 24). Коэффициент приведения длины .

Для измерения величины сжимающей силы на левой опоре установлен динамометр с индикатором часового типа.

Испытание производится на специальном лабораторном стенде.

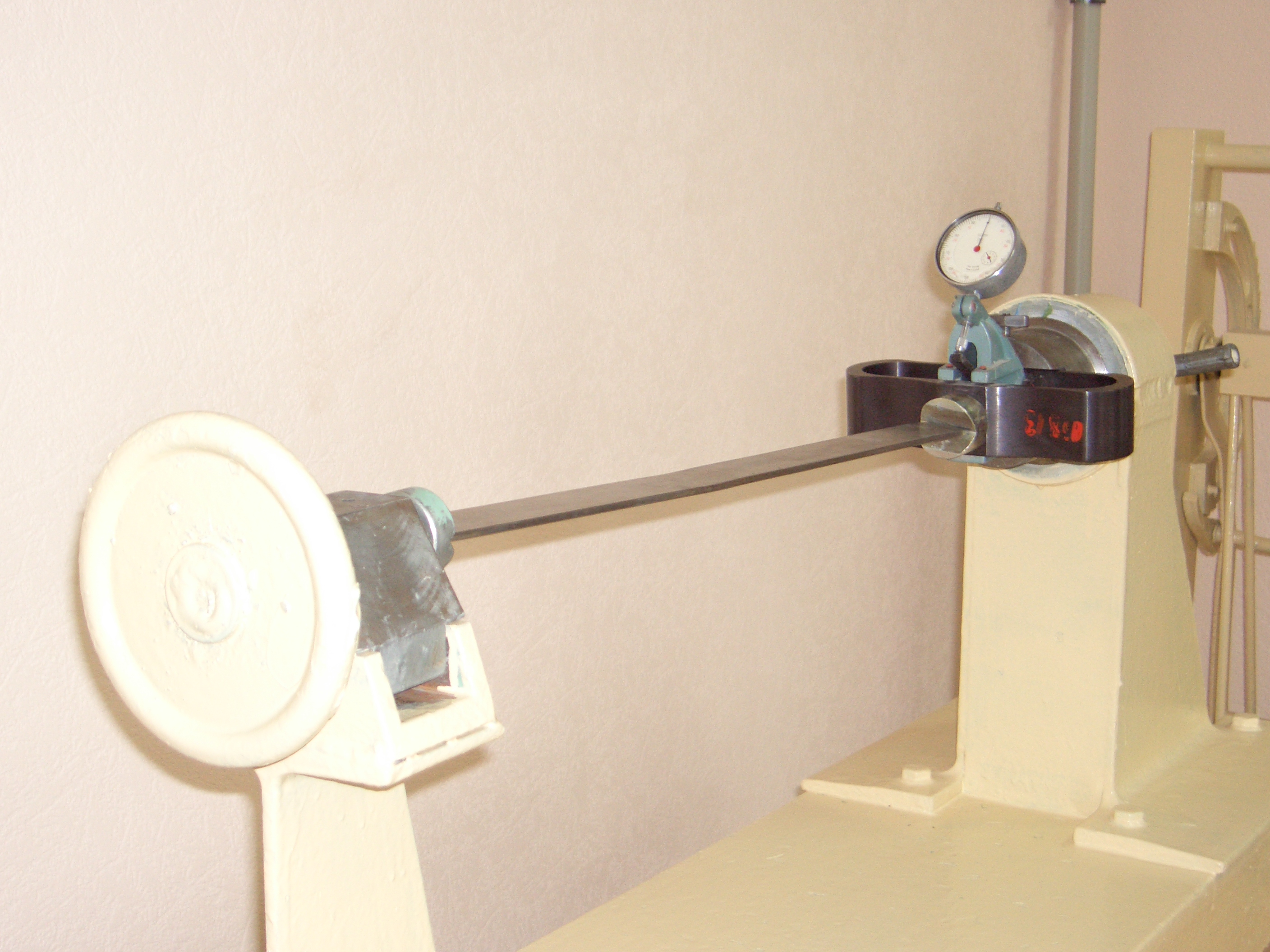

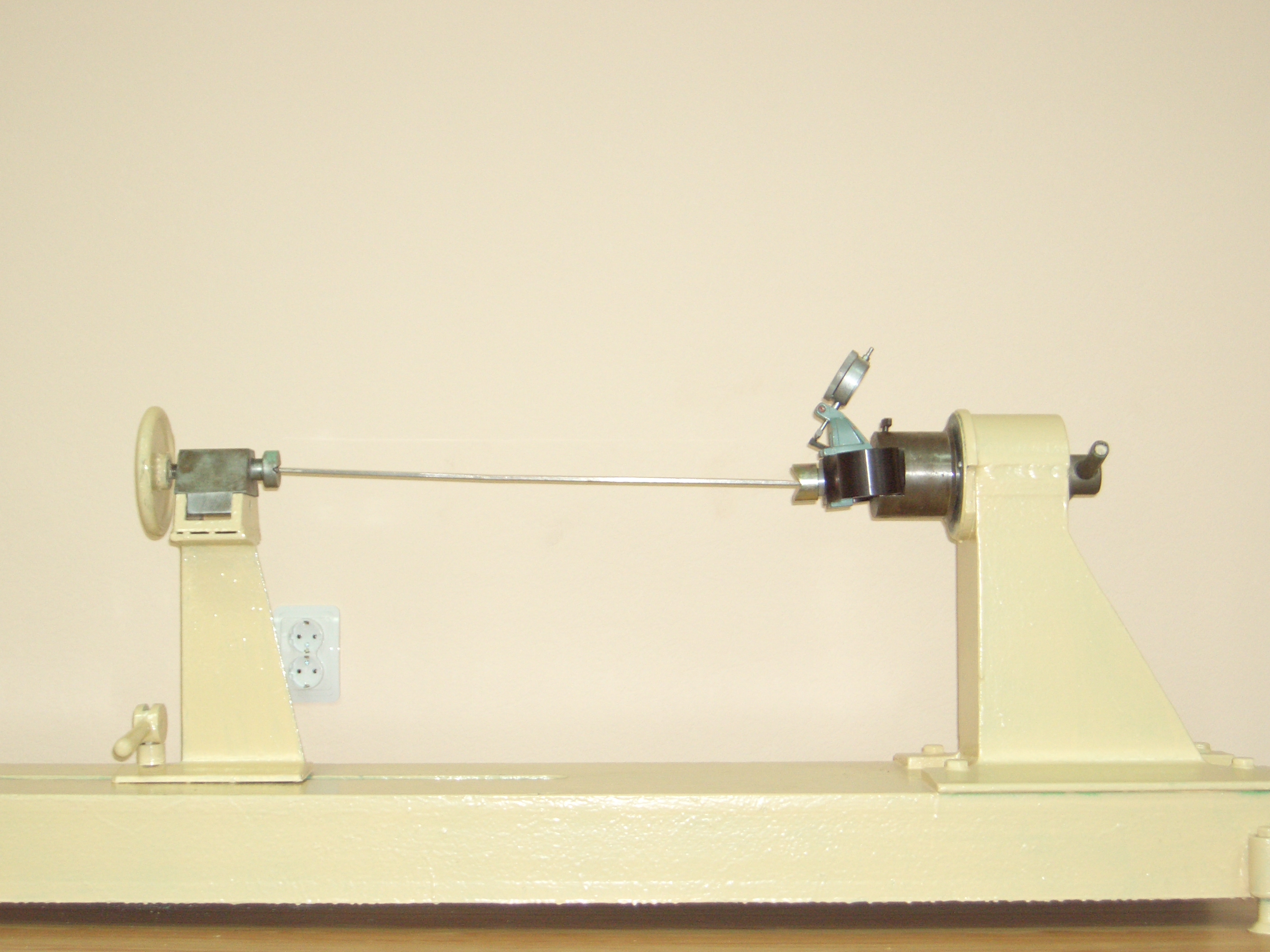

Рис. 24. Испытание стального стержня на продольный изгиб

Используя полученные во время испытания данные (табл. 13), требуется вычислить величину критической силы по формуле Эйлера и сравнить ее с критической силой по данным опыта. Кроме того, следует вычислить критические напряжения и сравнить их с пределом пропорциональности .

Таблица 13
