Исходные данные

Вариант	№ уголка	Нагрузка кН	Отсчеты по индикаторам
			положение I		положение II
1	5,0 см	0	2,64	0,35	4,70	1,74
		40	2,70	1,40	4,70	0,24
2	5,0 см	0	1,24	1,42	2,50	2,48
		40	1,75	2,58	2,50	4,28
3	5,0 см	0	3,01	1,24	1,12	0,15
		40	3,73	2,76	1,12	2,42
4	5,6 см	0	8,13	1,72	3,42	6,24
		40	8,37	2,38	3,42	7,28
5	5,6 см	0	1,48	1,92	0,56	0,15
		40	1,96	2,74	0,56	1,40
6	6,3 см	0	0,13	7,28	1,27	2,72
		40	0,37	7,67	1,27	3,33
7	6,3 см	0	0,92	0,58	4,56	1,24
		40	1,10	1,05	4,56	1,96
8	6,3 см	0	2,98	1,74	6,21	3,24
		40	3,36	2,26	6,21	4,11
9	7,0 см	0	1,17	1,04	3,43	0,22
		40	1,36	1,38	3,43	0,74
10	7,0 см	0	4,21	5,17	2,13	1,78
		40	4,42	5,53	2,13	2,32

По окончании испытаний следует сделать вывод о максимальном расхождении опытного и теоретического значений прогиба при косом и плоском изгибе.

Все расчеты и выводы по работе занести в журнал лабораторных работ.

Лабораторная работа № 11 (15)

испытание стального образца на внецентренное сжатие

Цель работы: проверить закон распределения нормальных напряжений в поперечном сечении в зависимости от эксцентриситета приложения продольной сжимающей силы.

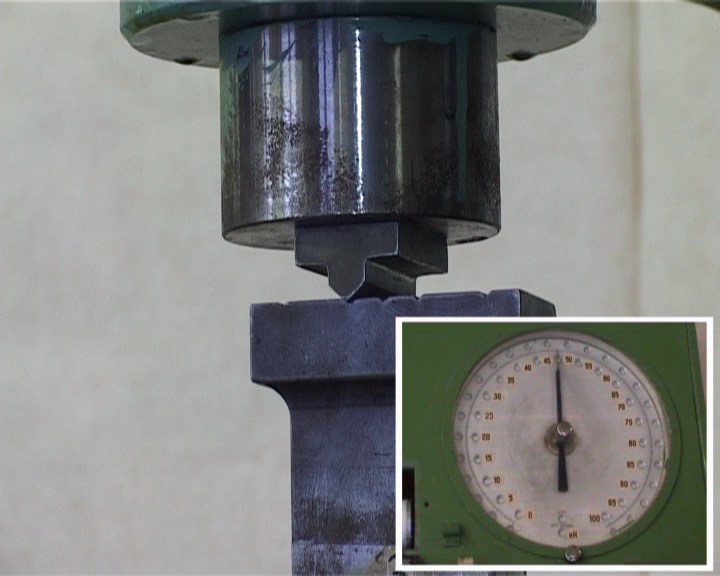

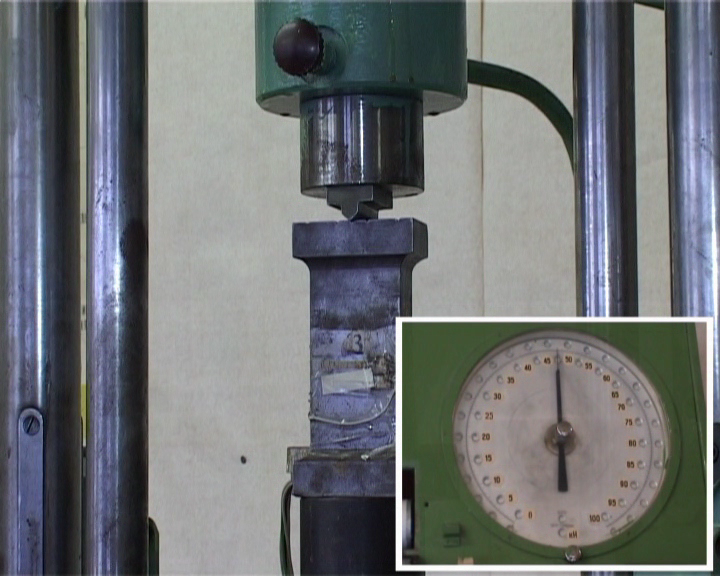

В данной виртуальной лабораторной работе показано испытание на сжатие стального образца прямоугольного поперечного сечения см на универсальной испытательной машине УММ-10.

Для измерения нормальных напряжений на гранях образца, наиболее удаленных от оси z, параллельно продольной оси образца наклеиваются тензодатчики, для снятия показаний с которых используется СИИТ.

В положении I (рис. 23, а) нагрузка прикладывается в ядре сечения, образец подвергается осевому сжатию. В положении II (рис. 23, б) нагрузка прикладывается на границе ядра сечения, образец подвергается осевому сжатию и плоскому изгибу в главной плоскости xy. В положении III (рис. 23, в) нагрузка прикладывается за пределами ядра сечения, образец также подвергается осевому сжатию и плоскому изгибу, как и в случае II.

а б

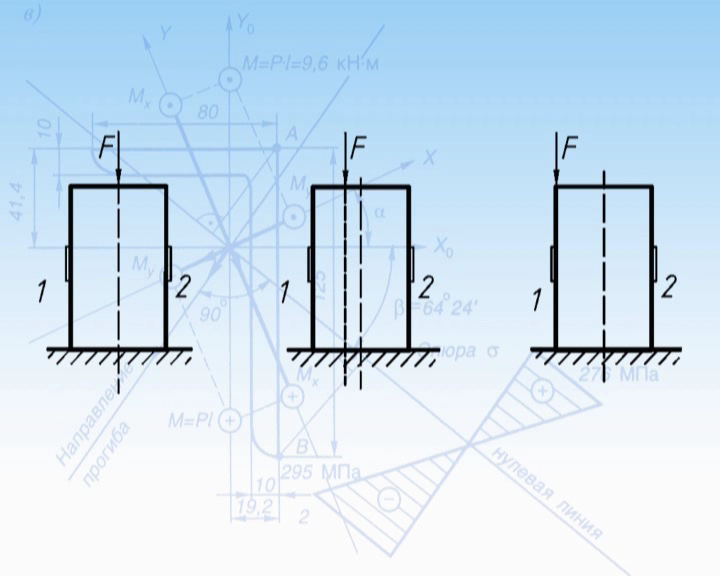

Рис. 23. Испытание образца на внецентренное сжатие при приложении нагрузки:

а – в ядре сечения; б – на границе ядра сечения; в – за пределами ядра сечения

в

Показания с тензодатчиков снимаются сначала при нагрузке , а затем при кН.

Используя полученные во время испытания данные (табл. 12), требуется определить нормальные напряжения в крайних точках поперечного сечения в положениях I, II, III и сравнить их с теоретическими значениями.

Таблица 12
