Исходные данные

Вариант	Нагрузка кН	Отсчет по индикатору В	Отсчет по индикатору А
1	0	0,38	1,23
	20	0,70	1,53
2	0	0,56	4,12
	20	0,89	4,42
3	0	1,26	2,74
	20	1,57	3,08
4	0	2,13	0,72
	20	2,29	0,88
5	0	3,17	0,92
	20	3,32	1,08
6	0	0,56	2,96
	20	0,73	3,12
7	0	5,11	0,56
	20	5,59	1,04
8	0	0,22	2,01
	20	0,69	2,47
9	0	1,48	1,12
	20	1,97	1,58
10	0	0,93	3,46
	20	1,41	3,96

Все расчеты и выводы по работе занести в журнал лабораторных работ.

Лабораторная работа № 9 (11)

испытание стального образца на кручение в пределах упругих деформаций

Цель работы: определить модуль сдвига (модуль упругости второго рода) для стали; установить зависимость угла закручивания от крутящего момента.

В данной виртуальной лабораторной работе показано испытание на кручение стального образца круглого поперечного сечения диаметром , жестко закрепленного одним концом (слева) и шарнирно опертого справа. На образце на расстоянии (рабочая длина) друг от друга установлены изогнутый и прямой поводки (рис. 18). Значения и принимаются согласно варианту по табл. 10.

Показания снимаются индикатором часового типа, установленным на изогнутом поводке. При этом подвижный штифт индикатора касается прямого поводка на расстоянии см от оси образца.

На свободном конце образца установлен рычаг длиной см, к которому подвешивается груз.

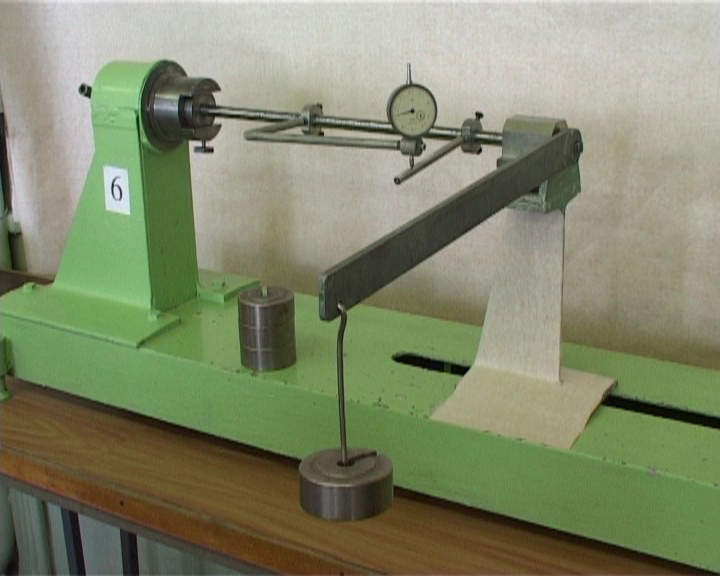

Рис. 18. Испытание стального образца на кручение

Испытание производится на специальном лабораторном стенде.

Используя полученные во время испытания данные (табл. 10), требуется определить опытное значение модуля сдвига, сравнить его с теоретическим значением, а также построить диаграмму кручения.

Таблица 10

Исходные данные

Вариант	Рабочая длина образца см	Диаметр образца, см	Отсчеты при нагрузке кН
			0	10	20	30	40
1	24,0	1,50	0,00	0,52	1,01	1,34	1,68
2	24,2	1,52	0,43	0,85	1,26	1,65	2,05
3	24,4	1,54	1,59	1,99	2,40	2,80	3,20
4	24,6	1,56	2,64	3,02	3,41	3,81	4,20
5	24,8	1,58	1,20	1,55	1,91	2,26	2,63
6	25,0	1,60	4,06	4,40	4,75	5,09	5,43
7	25,4	1,62	0,16	0,50	0,84	1,19	1,54
8	25,6	1,64	6,25	6,57	6,88	7,21	7,53
9	25,8	1,66	0,20	0,51	0,81	1,12	1,43
10	26,0	1,68	0,59	0,78	1,09	1,39	1,73

По окончании испытаний следует сделать вывод о максимальном расхождении опытного и теоретического значений модуля сдвига.

Все расчеты и выводы по работе занести в журнал лабораторных работ.

Лабораторная работа № 10 (14)

испытание консольной балки на косой изгиб

Цель работы: определить перемещение центра тяжести балки при косом изгибе; построить след плоскости изгиба и определить положение нейтральной линии.

В данной виртуальной лабораторной работе показано испытание на косой (рис. 19) и плоский (рис. 20) изгиб стальной консоли длиной см. Поперечным сечением балки является равнобокий уголок (размеры уголка принимаются согласно варианту по табл. 11).

Для измерения прогибов балки устанавливаются два индикатора часового типа с ценой деления 0,01 мм (рис. 21).

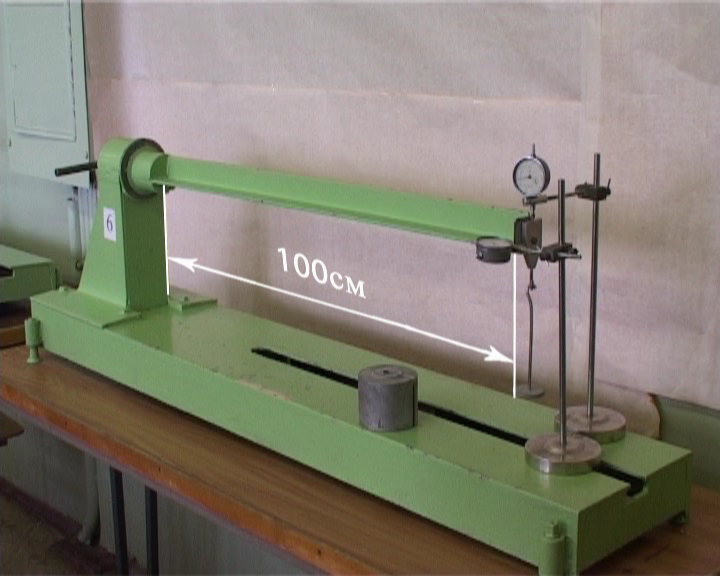

Рис. 19. Испытание консоли на косой изгиб (положение уголка I)

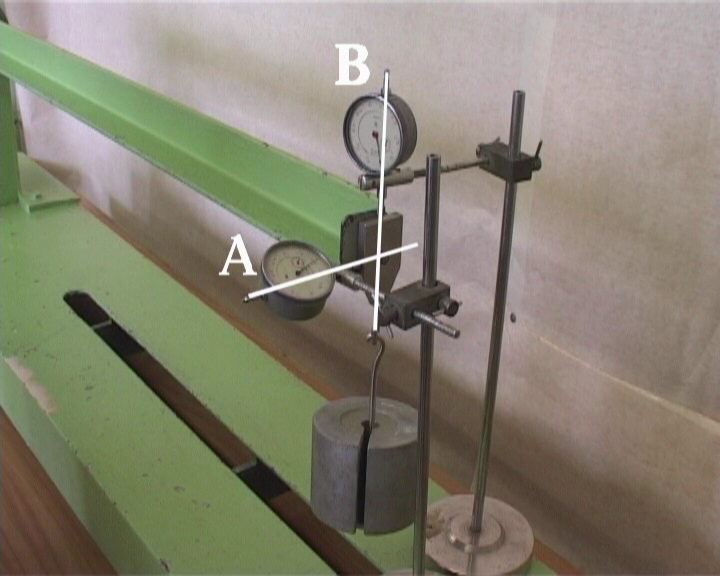

Рис. 21. Расположение индикаторов при испытании

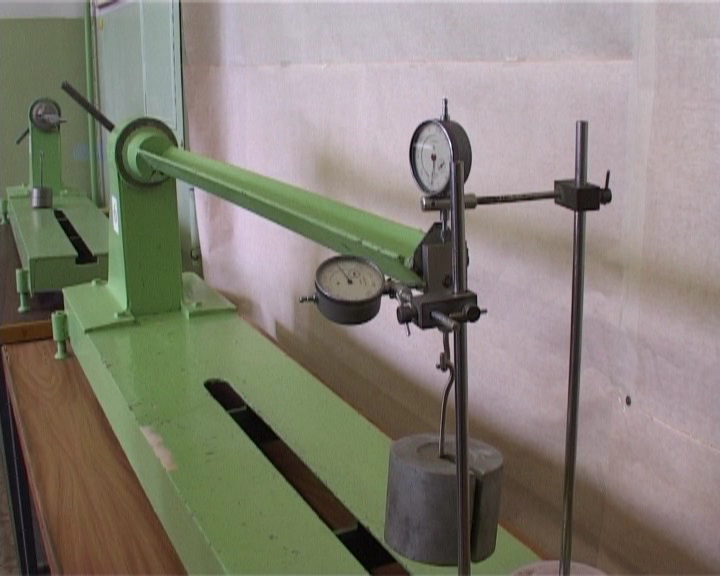

Рис. 20. Испытание консоли на плоский изгиб (положение уголка II)

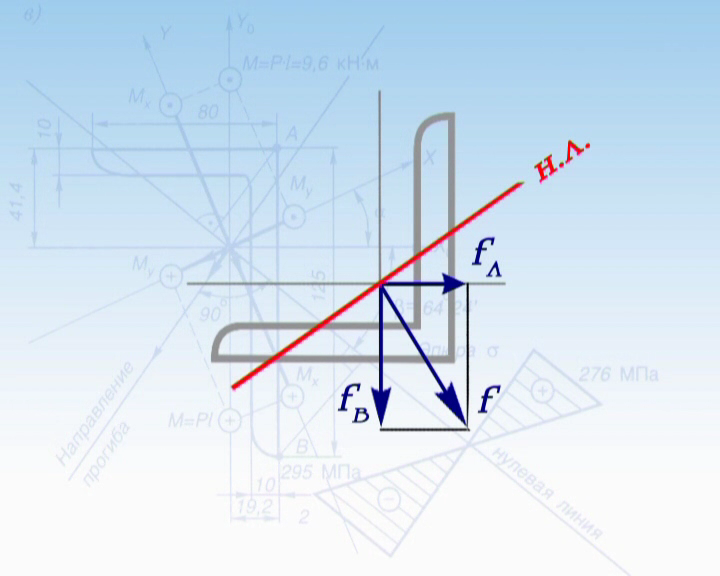

Рис. 22. Построение следа

плоскости изгиба

Показания индикаторов снимаются сначала при нагрузке , а затем при кН. Испытание производится на специальном лабораторном стенде.

Используя полученные во время испытания данные (табл. 11), требуется определить опытное значение полного прогиба на конце консоли, сравнить его с теоретическим значением, а также построить след плоскости изгиба и положение нейтральной линии (рис. 22).

Таблица 11
