Исходные данные
Вариант |
Стальной образец |
Деревянный образец |
|
см |
, кН |
, кН |
|
1 |
0,85 |
31 |
5,5 |
2 |
0,86 |
25 |
4,5 |
3 |
0,87 |
33 |
3,6 |
4 |
0,88 |
40 |
4,2 |
5 |
0,89 |
31 |
6,6 |
6 |
0,90 |
28 |
7,8 |
7 |
0,91 |
46 |
7,2 |
8 |
0,92 |
31 |
7,5 |
9 |
0,93 |
42 |
3,9 |
10 |
0,94 |
29 |
4,8 |
Все расчеты и выводы по работе занести в журнал лабораторных работ.
Лабораторная работа № 5 (6)
определение упругих постоянных материала
Цель работы: определить коэффициент поперечной деформации (коэффициент Пуассона) и модуль продольной упругости из опыта на сжатие; сравнить опытные и табличные значения коэффициента Пуассона и модуля продольной упругости.
В
данной виртуальной лабораторной работе
показано испытание на сжатие стального
образца прямоугольного поперечного
сечения
см
(рис. 11) на универсальной испытательной
машине УММ-10.
Для ознакомления с тензометрическим методом измерения напряжений и деформаций, используемым как в данной лабораторной работе, так и в последующих, в видеоряд включен фрагмент из фильма «Экспериментальные методы исследования напряжений и деформаций».
Для измерения деформаций в продольном и поперечном направлениях на образец наклеиваются четыре тензодатчика: два в продольном направлении и два в поперечном направлении (рис. 12).
Для снятия показаний с тензодатчиков используется СИИТ.
Показания
с тензодатчиков снимаются сначала при
нагрузке
,
а затем при
кН.

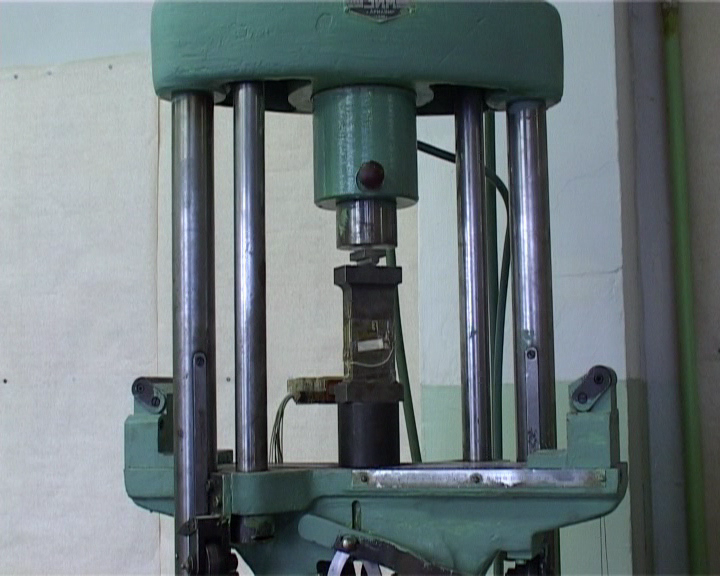

Рис.
11. Испытание на сжатие стального образца

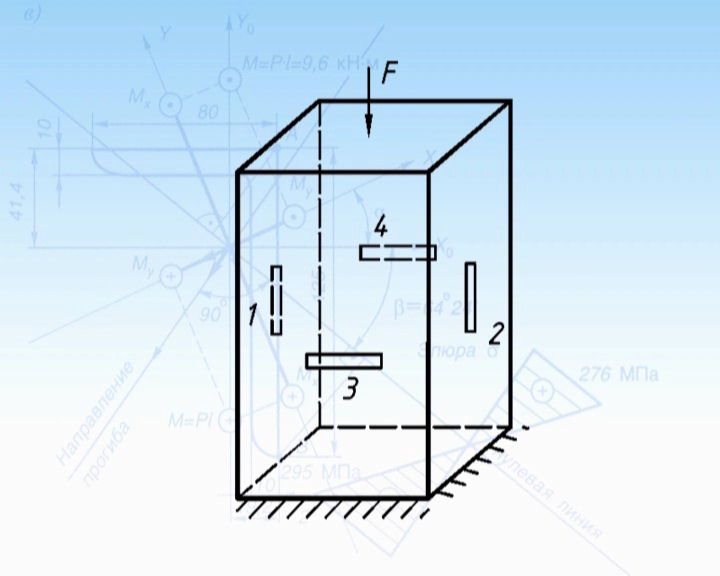

Рис.
12. Схема расположения тензодатчиков
Используя
полученные во время испытания данные
(табл. 6), требуется определить коэффициент
Пуассона
и модуль упругости
и сравнить эти величины с табличными.
Таблица 6
Исходные данные
Вариант |
Нагрузка
|
Датчики продольных деформаций |
Датчики поперечных деформаций |
||
№ 1 |
№ 2 |
№ 3 |
№ 4 |
||
1 |
0 |
5135 |
193 |
-5 |
17 |
50 |
5064 |
128 |
10 |
43 |
|
2 |
0 |
4001 |
104 |
35 |
16 |
50 |
3938 |
37 |
52 |
37 |
|
3 |
0 |
3512 |
202 |
3 |
13 |
50 |
3437 |
137 |
23 |
37 |
|
4 |
0 |
1254 |
198 |
-15 |
1 |
50 |
1184 |
118 |
6 |
25 |
|
5 |
0 |
4156 |
95 |
12 |
17 |
50 |
4084 |
37 |
32 |
35 |
|
6 |
0 |
5264 |
105 |
-8 |
15 |
50 |
5186 |
38 |
12 |
40 |
|
7 |
0 |
3333 |
326 |
-3 |
12 |
50 |
3273 |
249 |
16 |
35 |
|
8 |
0 |
6258 |
128 |
21 |
28 |
50 |
6200 |
54 |
38 |
49 |
|
9 |
0 |
1526 |
241 |
15 |
2 |
50 |
1454 |
165 |
37 |
23 |
|
10 |
0 |
7456 |
128 |
28 |
19 |
50 |
7387 |
55 |
51 |
40 |
По окончании испытаний следует сделать вывод о расхождении опытного и теоретического значений и .
Все расчеты и выводы по работе занести в журнал лабораторных работ.
Лабораторная работа № 6 (7)
опытное определение коэффициента
концентрации напряжений
Цель работы: Определить коэффициент концентрации напряжений при растяжении пластины, ослабленной отверстием.
В
данной виртуальной лабораторной работе
показано испытание на растяжение
стальной пластины
см
(рис. 13, 14) с центральным отверстием
диаметром 3,25 см на универсальной
испытательной машине УММ-10.
Для определения номинального и максимального напряжений в ослабленном поперечном сечении пластины в продольном направлении наклеиваются тензодатчики с базой 5 мм.
Для снятия показаний с тензодатчиков используется СИИТ.
Показания
с тензодатчиков снимаются сначала при
нагрузке
,
а затем при
кН.

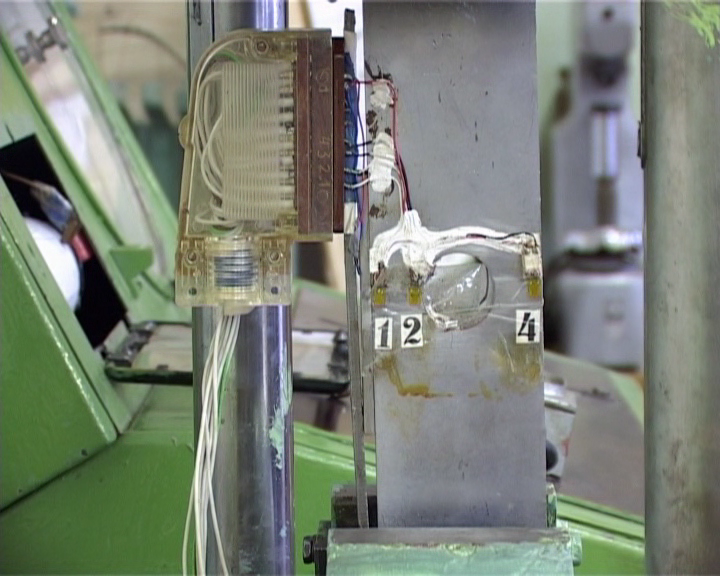

Рис.
14. Испытание на растяжение стальной
пластины

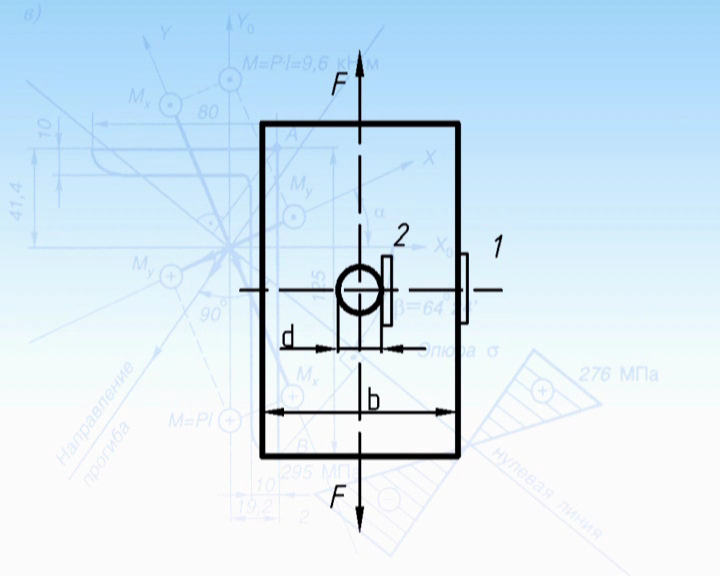

Рис.
13. Схема расположения тензодатчиков
Используя
полученные во время испытания данные
(табл. 7), требуется определить коэффициент
концентрации напряжений
и сравнить его со значением, взятым из
графика на рис. 18 лабораторного практикума
по сопротивлению материалов [5] в
зависимости от соотношения
.
Таблица 7
