Исходные данные

Вариант	Пластичные материалы		Хрупкие материалы
	материал	, кН	материал	, кН
1	Медь М4	7	Чугун марки СЧ 12	39
2	Латунь Л90	18	Чугун марки СЧ 15	51
3	Латунь Л59	14	Чугун марки СЧ 18	55
4	Латунь ЛН65-5	22	Чугун марки СЧ 21	59
5	Латунь ЛО60-1	16	Чугун марки СЧ 24	67
6	Алюминий АМг5П	12	Чугун марки СЧ 28	78,5
7	Алюминий АМг1	8	Чугун марки СЧ 32	89
8	Бронза Бр. Б2	31	Чугун марки СЧ 35	98
9	Бронза Бр. Мц5	7	Чугун марки СЧ 38	107
10	Сталь Ст0	19	Чугун марки ВЧ 40-10	125

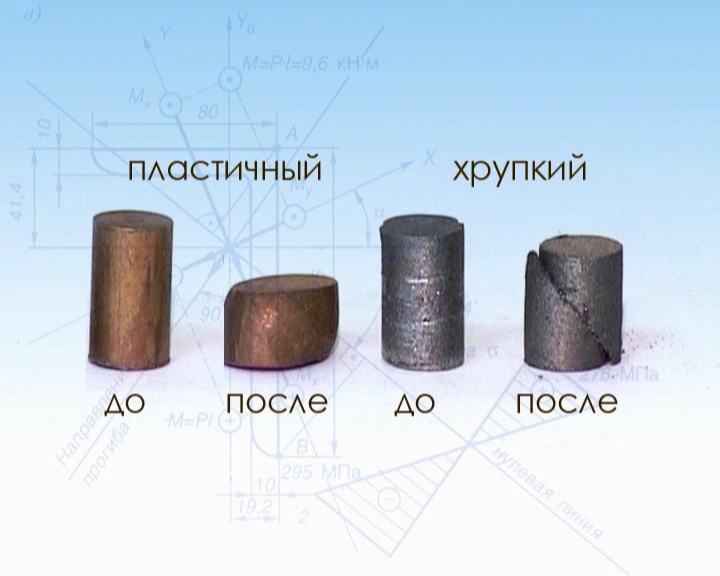

Рис. 5. Образцы до и после испытания

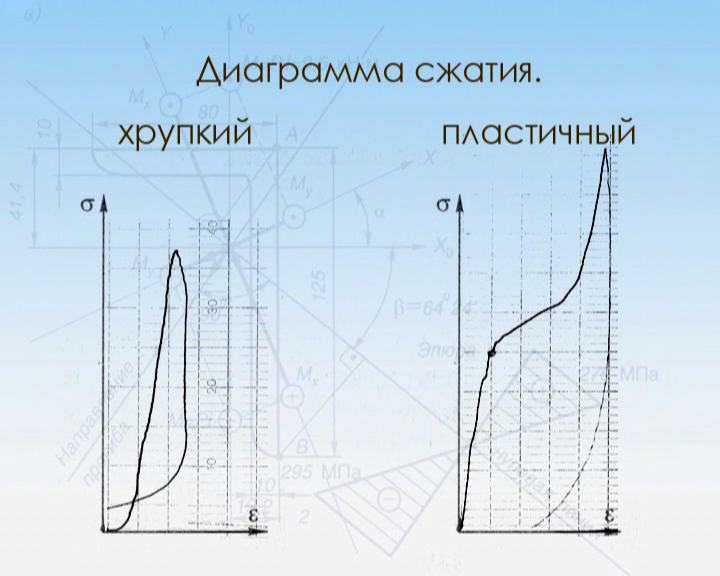

Рис. 6. Диаграммы сжатия образцов

По окончании испытаний следует сделать вывод о форме разрушения хрупкого и пластичного образцов.

Все расчеты и выводы по работе занести в журнал лабораторных работ.

Лабораторная работа № 3 (3)

Испытание на сжатие дерева

Цель работы: определить временное сопротивление дерева при сжатии вдоль и поперек волокон.

В данной виртуальной лабораторной работе показано испытание деревянного образца в форме кубика с размером сторон 3 см на сжатие на универсальной испытательной машине УММ-10.

Испытание производится на деревянных образцах вдоль и поперек волокон.

Видеоряд смонтирован таким образом, чтобы визуально наблюдать разрушение деревянных образцов. При сжатии вдоль волокон наглядно видно обмятие торцов и образование продольной трещины (рис. 7). При сжатии поперек волокон деформирование образца происходит почти без увеличения нагрузки, при этом он не разрушается, а лишь спрессовывается (рис. 8).

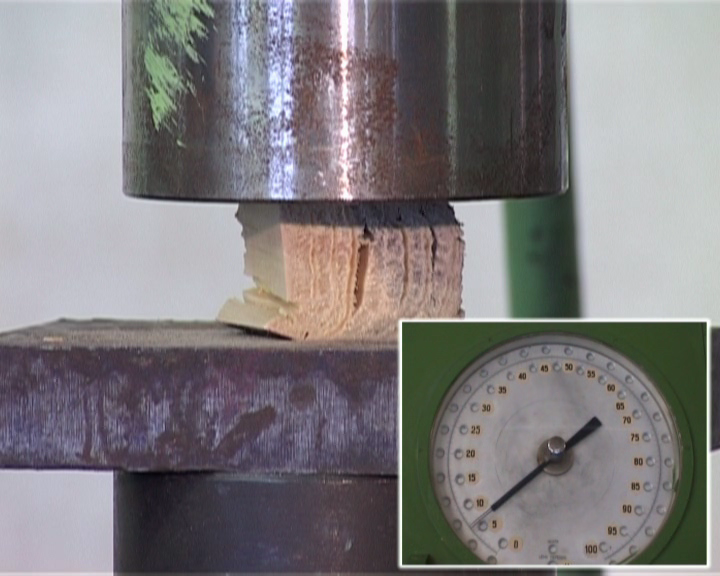

Рис. 7. Испытание деревянного образца вдоль волокон

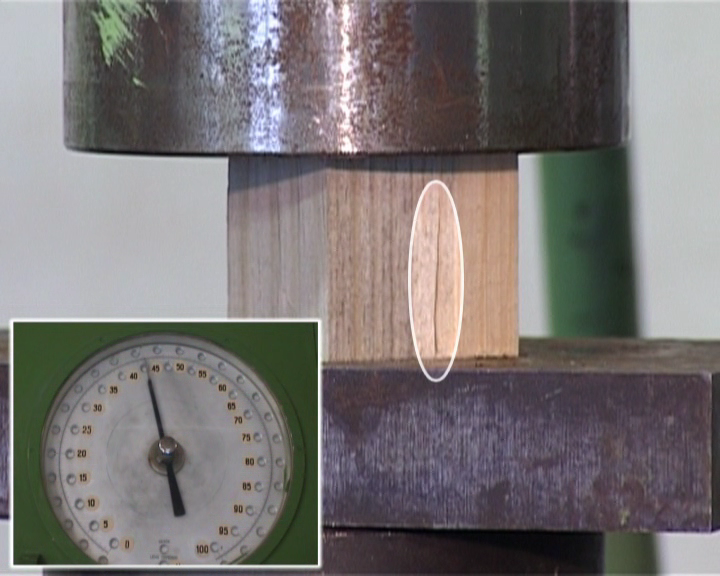

Рис. 8. Испытание деревянного образца поперек волокон

Используя полученные во время испытания данные (табл. 4), требуется определить временное сопротивление при сжатии вдоль и поперек волокон, нарисовать эскизы образцов после опыта.

Таблица 4

Исходные данные

Вариант	материал	, кН
		вдоль волокон	поперек волокон
1	тополь	31	3
2	ольха	34	2,5
3	липа	35	3
4	ель	35	4
5	сосна	38	5
6	бук	42	15
7	ясень	45	12
8	клен	46	13
9	береза	48	12
10	дуб	47	14

По окончании испытаний следует сделать вывод о форме разрушения образцов при испытании вдоль и поперек волок.

Все расчеты и выводы по работе занести в журнал лабораторных работ.

Лабораторная работа № 4 (4)

Испытание на срез стального и деревянного образцов

Цель работы: определить временное сопротивление стали при срезе и сравнить его с временным сопротивлением при растяжении; определить временное сопротивление дерева при срезе (скалывании) вдоль волокон и сравнить его с временным сопротивлением при сжатии вдоль волокон.

В данной виртуальной лабораторной работе показано испытание на срез стального образца (рис. 9) и на скалывание – деревянного образца (рис. 10) на универсальной испытательной машине УММ-10. Диаметр стального образца указан в табл. 5 согласно варианту, размеры деревянного образца принимать см.

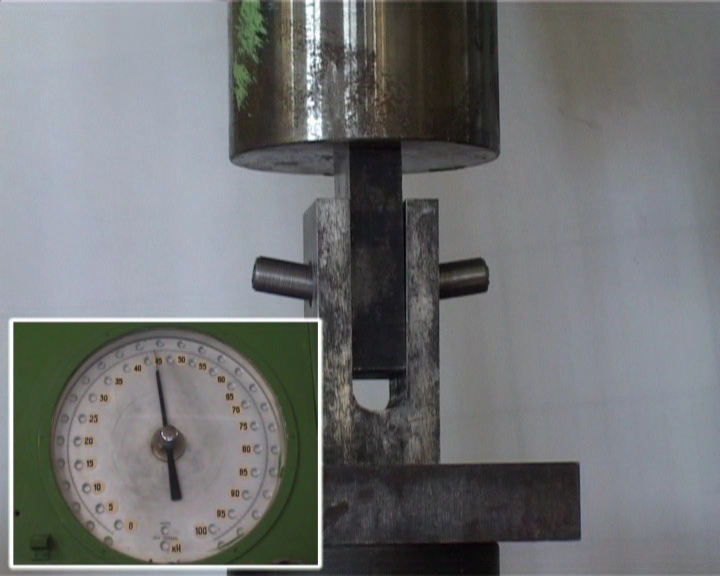

Рис. 9. Испытание на срез стального образца

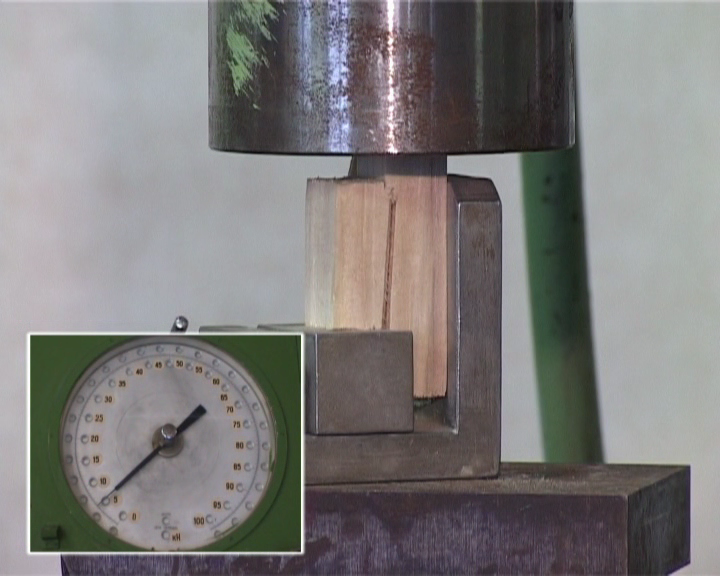

Рис. 10. Испытание на скалывание деревянного образца

Видеоряд смонтирован таким образом, чтобы визуально наблюдать срез стального образца по двум плоскостям и скалывание выступающей части деревянного образца.

Используя полученные во время испытания данные (см. табл. 5), требуется определить временное сопротивление при срезе (скалывании) стального и деревянного образцов , нарисовать эскизы образцов до и после опыта. Временное сопротивление при растяжении стального образца необходимо взять из испытаний в лабораторной работе № 1.

По окончании испытаний следует сделать вывод о расхождении опытного и теоретического соотношения .

Таблица 5
