5.3 Снятие и установка корпуса шестерен привода спидометра и датчика скорости Нива 2121
Работу проводим
на смотровой канаве или подъемнике.
Отсоединяем
от раздаточной коробки гибкий вал
привода спидометра ваз 2121 (см. Снятие
гибкого вала привода спидометра), а для
автомобиля еще и датчик скорости нива
2121 (см. Снятие датчика скорости).
Снятие
корпуса шестерен показываем на
автомобиле.

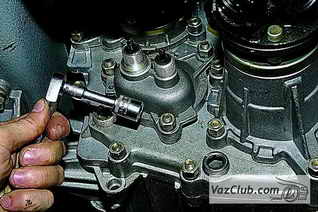

Головкой
«на 13» отворачиваем три гайки крепления
корпуса шестерен.

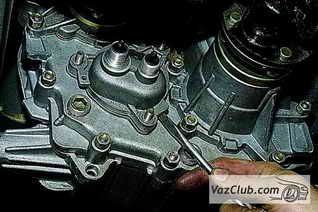

Поддеваем
корпус шестерен отверткой…

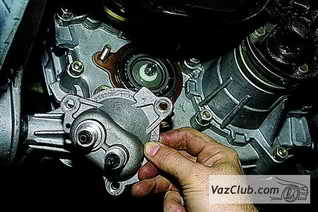

…и
снимаем его.

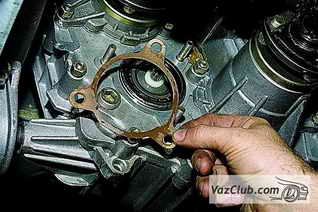

Соединение
уплотнено прокладкой.

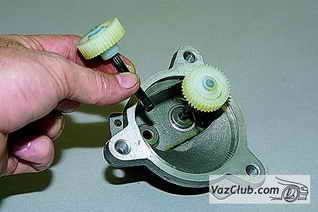

Вынимаем
из крышки валы привода спидометра и
датчика скорости ваз 2131.

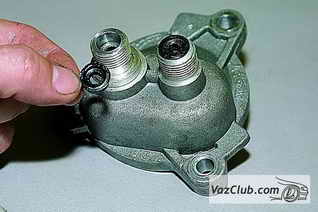

Вынимаем
резиновое уплотнение вала ваз
2131.
Сборку
проводим в обратной последовательности.
Прокладку и резиновые уплотнения меняем
на новые.
5.4 Снятие кронштейна подвески раздаточной коробки
Кронштейн подвески раздаточной коробки на автомобиле Нива 2121 и 2131 снимают для его замены в случае поломки или любого другого механического повреждения. Для выполнения ремонтных работ подготовьте стандартный набор инструментов, после чего автомобиль загоните на смотровую яму и проделайте следующую последовательность действий:
Перед выполнением демонтажа, необходимо очертить контур кронштейна на кузове, чтобы при последующей сборке, раздаточная коробка встала на свое место. Для очерчивания используем шило или любой другой подходящий инструмент.
Чтобы раздатка не провисала, когда будет снят кронштейн, под нее необходимо поставить либо специальную регулируемую опору, либо подогнанный деревянный брусок.

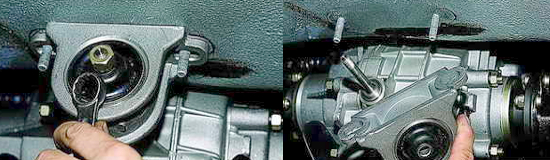

После чего торцовой головкой на тринадцать откручиваем две гайки крепления левого кронштейна к шпилькам кузова. Снимаем гайки и расположенные под ними шайбы.
Теперь накидным ключом на семнадцать откручиваем гайку крепления кронштейна к раздаточной коробке и снимаем его.

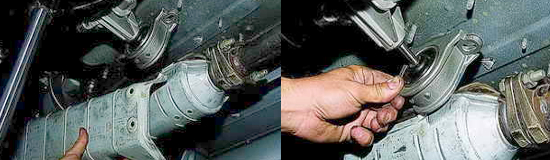

Для снятия правого кронштейна необходимо произвести демонтаж теплозащитного экрана каталитического нейтрализатора.
После чего так же откручиваем гайки крепления кронштейна к кузову и раздатке и снимаем его, при этом сам нейтрализатор мешать не будет.
На этом ремонтные работы по снятию кронштейнов подвески раздаточной коробки на автомобиле Нива 2121 и 2131 завершены. Выполните необходимый ремонт или их замену, после чего установку проведите в обратной последовательности.
