9) Тяговая цепь;
Эталон ответа: 1-7; 2-8; 3-9; 4-6.
9.5.1.2. УС 3

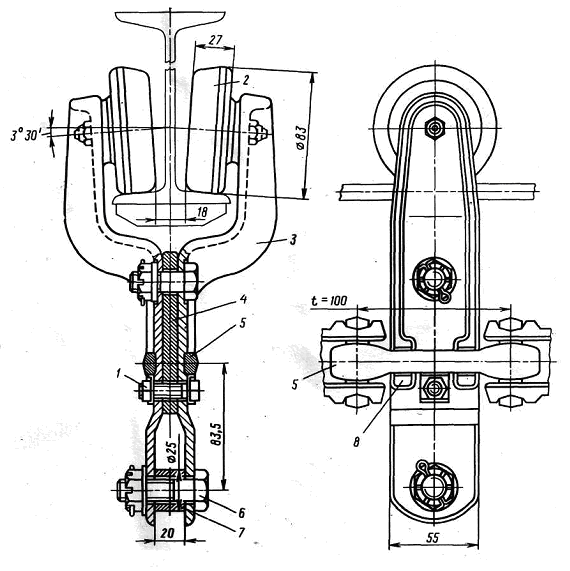

- На рисунке показана схема каретки подвесного грузонесущего конвейера
Соответствие номера позиции на рисунке наименованию изображенного элемента каретки подвесного грузонесущего конвейера
Номер позиции на рисунке
2) 2;
3) 3;
4) 4;
5) 5.
Наименование элемента каретки подвесного конвейера:
1) распорная трубка;
2) выступ;
3) болт;
4) каток;
5) кронштейн;
6) прокладка;
7) внутреннее звено;
8) болт.
Эталон ответа: 2-4; 3-5; 4-6; 5-7.
9.5.1.2. УС 4
- На рисунке показан каток-подшипник каретки подвесного грузонесущего конвейера
Соответствие номера позиции на рисунке наименованию изображенного элемента катка-подшипника подвесного грузонесущего конвейера
Номер позиции на рисунке
1) 1;
2) 2;
3) 3;
4) 4;
5) 5;
6) 6.
Наименование элемента каретки подвесного конвейера:
1) крышка;
2) сепаратор;
3) шарик;
4) обод катка;
5) лабиринтное уплотнение;
6) внутреннее кольцо.
Эталон ответа: 1-6; 2-5; 3-4; 4-3; 5-2; 6-1.
9.5.1.2. УС 4

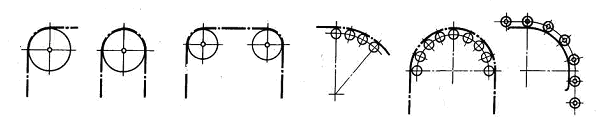

- На рисунке показаны схемы горизонтальных поворотов подвесных грузонесущих конвейеров
1 2 3 4 5 6
Соответствие номера позиции на рисунке наименованию изображенного элемента катка-подшипника подвесного грузонесущего конвейера
Номер позиции на рисунке
1) 2;
2) 3;
4) 4;
5) 5;
6) 6.
Наименование элемента каретки подвесного конвейера:
1) на направляющей шине;
2) на роликовой батарее;
3) на звездочках или блоках.
Эталон ответа: 1,2,3-3; 4,5-2; 6-1.
9.5.1.2. УС 4

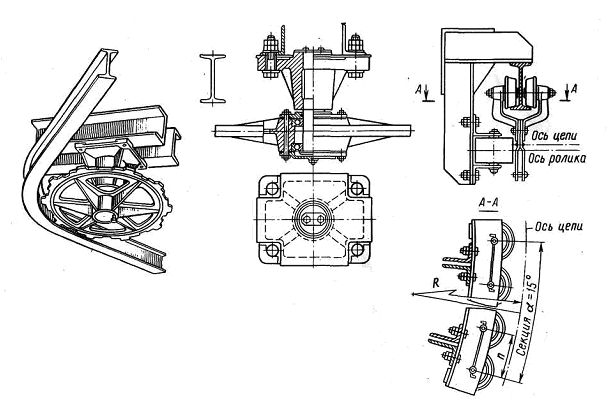

- На рисунке показаны поворотные устройства подвесных грузонесущих конвейеров
1 2 3
Соответствие номера рисунка наименованию изображенной схемы поворотного устройства подвесного грузонесущего конвейера
Номер рисунка
1) 1; 2) 2; 3) 3.
Наименование схемы поворотного устройства подвесного грузонесущего конвейера:
1) с редуктором;
2) на роликовой батарее;
3) с блоком;
4) со звездочкой.
Эталон ответа: 1-4; 2-3; 3-2.
9.5.1.2. УС 4

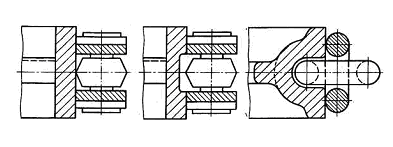

- На рисунке показаны профили обода поворотных блоков подвесных грузонесущих конвейеров
1 2 3
Соответствие номера рисунка наименованию изображенного профиля обода поворотного блока подвесного грузонесущего конвейера
Номер рисунка
1) 1; 2) 2; 3) 3.
Наименование профиля обода поворотного блока подвесного грузонесущего конвейера:
1) с канавкой для ленты;
2) с канавкой для разгрузки внутреннего звена разборной цепи;
3) с гладким ободом для разборной цепи;
4) с канавкой для сварной круглозвенной цепи.
Эталон ответа: 1-3; 2-2; 3-4.
9.5.1.2. УС 4

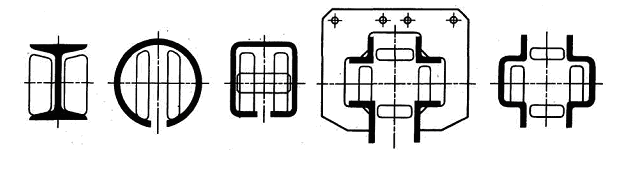

- На рисунке показаны профили пути подвесного грузонесущего конвейера
1 2 3 4 5
Соответствие номера рисунка наименованию изображенного профиля пути подвесного грузонесущего конвейера
Номер рисунка
1) 1; 2) 2; 3) 3; 4) 4; 5) 5.
Наименование профиля пути подвесного грузонесущего конвейера:
1) специальный гнутый;
2) из уголков;
3) специальный коробчатый;
4) из трубы;
5) из двутавровой балки.
Эталон ответа: 1-5; 2-4; 3-3; 4-2; 5-1.
9.5.1.2. УС 4

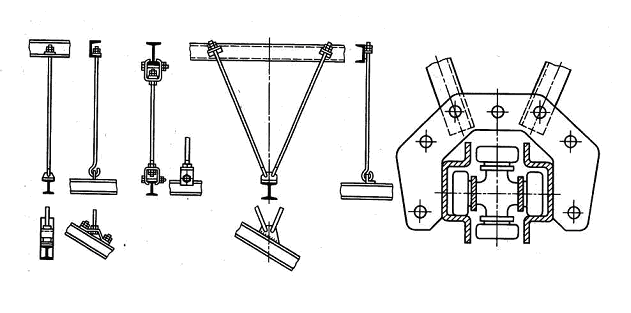

- Тип металлических конструкций для крепления подвесного пути конвейера
1) на отдельных стойках;
2) на тягах;
3) на кронштейнах;
4) на каретках.
Эталон ответа: 2.
9.5.1.2. УС 4
- Тип металлических конструкций для крепления подвесного пути конвейера
1) на тяге;
2) на кронштейне;
3) на отдельной стойке;
4) на каретке.
Эталон ответа: 2.
9.5.1.2. УС 4

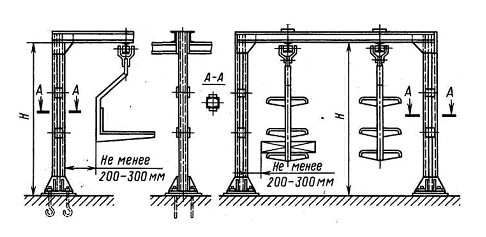

- Тип металлических конструкций для крепления подвесного пути конвейера
1) на отдельных стойках;
2) на тягах;
3) на кронштейнах;
4) на каретках.
Эталон ответа: 1.
9.5.1.2. УС 4

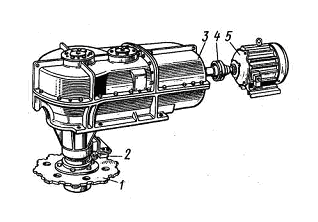

- На рисунке показан редукторный угловой привод подвесного конвейера
Соответствие номера рисунка наименованию изображенного элемента углового привода подвесного конвейера
Номер рисунка
1) 1; 2) 2; 3) 3; 4) 4; 5) 5.
Наименование профиля элемента углового привода подвесного конвейера:
