42. Динамическое торможение.

Осуществляется путем отключения якорной обмотки от сети и замыканием ее на тормозной резистор (реостат) сопротивлением гт. При этом механическая энергия вращающихся масс преобразуется в электрическую, которая расходуется на нагрев тормозного резистора и других элементов цепи якоря.

Обмотка возбуждения двигателя параллельного возбуждения остается включенной в сеть той же полярности и, следовательно, ток возбуждения и магнитный поток остаются неизменными. Так как якорная обмотка отключена от сети, то ток, потребляемый двигателем из сети, равен нулю, но якорь двигателя по инерции продолжает вращаться, вследствие чего в нем наводится ЭДС Е = сепФ.

Тормозной ток якоря

(1) Изменение знака тока приводит к изменению знака момента, который из вращающего становится тормозным:

(2) Из выражения (2) видно, что при постоянном магнитном потоке Ф тормозной момент зависит от частоты вращения /г, которая вследствие торможения убывает, и от сопротивления тормозного резистора гт.

Для поддержания тормозного момента относительно постоянным тормозной резистор выполняют секционированным. По мере уменьшения частоты вращения якоря выводят секции тормозного резистора, уменьшая его сопротивление, и тем самым поддерживают ток и тормозной момент постоянными.

У двигателя последовательного возбуждения при динамическом торможении необходимо переключить выводы

обмотки возбуждения с тем, чтобы направление тока в ней а значит, и магнитного потока осталось неизменным.

Торможение противовключением.

Производится переключением выводов якорной обмотки либо обмотки возбуждения, вследствие чего изменяются направление тока в якоре либо магнитного потока и знак момента, который из вращающего превращается тормозной. Ток якоря после переключения его обмотки становится равным

т. е. он не только изменяет свой знак, но и скачком сильно увеличивается, а с ним растет и тормозной момент. Такой скачок тока и тормозного момента может оказаться опасным для машины, если сопротивление Rт мало.

Торможение противовключением обеспечивает быстрый останов двигателя. Однако при торможении этим способом двигатель должен быть своевременно отключен от сети во избежание вращения якоря в противоположном направлении (реверса). Данный способ торможения применяется в подъемно-транспортных механизмах при спуске груза и в других случаях, например для предотвращения аварийных ситуаций, опасных для жизни людей.

43. Последствия невыполнения условий 1)

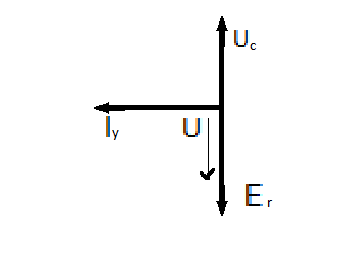

в результате напряжений параллельно включенных генераторов выравнивается. Уравнительный ток имеет реактивный характер нагружает обмотки обоих генераторов и нагревает их.

44. Регулирование частоты вращения асинхронного двигателя изменением напряжения на статоре

Изменение напряжения, подводимого к обмотке статора асинхронного двигателя, позволяет регулировать скорость с помощью относительно простых технических средств и схем управления. Для этого между сетью переменного тока со стандартным напряжением U1ном и статором электродвигателя включается регулятор напряжения.

При регулировании частоты вращения асинхронного двигателя изменением напряжения, подводимого к обмотке статора, критический момент Мкр асинхронного двигателя изменяется пропорционально квадрату подводимого к двигателю напряжения Uрет (рис. 3), а скольжение от Uрег не зависит.

45. Схема лампового синхроноскопа

Второй способ синхронизации с помощью лампового синхроноскопа осуществляется подключением одной лампы, как и ранее, на разность напряжений одноименных фаз, а двух других - крест на крест. Такой способ синхронизации называется синхронизацией на круговой огонь. Схема подключения ламп и векторная диаграмма показаны на фиг. По векторной диаграмме легко проследить, что в этом случае, при неравенстве частот, лампы будут загораться и потухать поочередно.

На современных электрических станциях вместо ламповых синхроноскопов применяются более совершенные синхроноскопы с вращающейся стрелкой, которая точно показывает момент совладения фаз.
