17. Обмотки машин змінного струму, основні параметри

В обмотці машини индуктируется е. р. с. Залежно від призначення, потужності і умов роботи машини змінного струму їх обмотки мають різні конструктивні форми. В даний час застосовують такі основні типи обмоток: котушкові, стрижневі й спеціальні. Котушкові обмотки виконують з ізольованого мідного дроту круглого поперечного перерізу; стрижневі – з мідних шин прямокутного поперечного перерізу; спеціальні обмотки застосовують для короткозамкнених обмоток роторів асинхронних двигунів, для пускових і заспокійливих обмоток синхронних машин, для якорів перетворювачів, де обмотка виконана за типом обмоток машин постійного струму, та ін.

Конструктивно обмотки можуть бути виконані в залежності від розташування їх у пазах однослойними двошаровими, залежно від їх виготовлення – ручними і шаблонними, залежно від числа пазів на полюс і фазу Q – З цілим і з дробовим числом.

Частини витків, розташовані в пазах, називають активними сторонами, так як в них индуктируются е. р. е.; частини витків, що з'єднують активні боку і розташовані на торцевих частинах статора або ротора, називають лобовими сполуками.

18.

19.

20.

21.

22.

23.

24.

25.

26.

27. Основні галузі застосування трансформаторів. Робота трансформатора у режимі навантаження. Зовнішня характеристика трансформатора.

В зависимости от назначения трансформаторы разделяют на силове трансформаторы общего назначения и трансформаторы специального назначениия. Силове трансформаторы общего назначения применяются в линях передачи и распределения электроэнергии, а так же в различных электроустройствах для плучения требуемого напряжения. Трансфрматоры специального назначения характеризуються разнообразием робочих свойств и конструктивного использования, к ним относяться печные и сварочные трансфотматоры, испытательные и измерительные трансформаторы.

(Рис.58)

28. Показники пуску асинхронного двигуна. Способи пуску асинхронних двигунів.

До показників пуску ад належать кратність пускового струму і кратність пускового моменту . Існують такі способи пуску ад з коротко замкнутим ротором: пуск з вмиканням в мережу, пуск при зниженій напрузі (пуск перемиканням обмотки статора з зірки на трикутник, реакторний пуск, пуск двигуна через понижувальний автотрансформатор).

29.

30.

31.

32.

33.

34.

35.

36.

37. Коэффициент полезного действия синхронного двигателя

В синхронном двигателе имеют место те же потери, что и в синхронном генераторе: в меди статора и ротора p_м, в стали статора p_c; механические p_мex.

К. п. д. современных синхронных двигателей составляет 0,9 – 0,97, причем большие значения относятся к двигателям больших мощностей.

Зависимость к. п. д. двигателя от величины нагрузки и от cos ϕ примерно такая же, как и для генератора.

38.

АД с фазным ротором запускается с включенными пусковыми резисторами в обмотке ротора.Регулирование ступенчатое,метод неэкономичен,КПД меньше.ПО мере разгона ротора сопротивление пускового реостата уменьшают,так чтобы пусковой момент оставался практически постоянным.Пусковой реостат расчитан на кратковременный режим работы.

39.

Для безударного вкл.СГ необходимо выполнить условия:

1) Uc= Eг (напряжение сети = ЕДС ген.)

2) fc=fr (частота тока сети = частоте тока ген.)

3)Порядок чередования фаз должен быть одинаковым.

Ac>Вс>Сс

Аг>Вг>Сг

4)(векторные) Uc = -Eг (должны находится в противофазе)

40.

Трансформатором называется статический электро-магнитный аппарат предназначеный для преобразования переменного тока одного напряжения , в переменный ток другого напряжения при той же частоте.

Классификация :

Силовые – для питания силовой и осветительной нагрузки ;

Специальные - сварочные и т.д. ;

Измерительные – для подключения измерительных приборов и расширения их приделов измерения ;

Трансформаторы бывают: однофазные , двух фазные и многофазные .

По количеству обмоток: одно-обмоточные ,двух-обмоточные и многообмоточные .

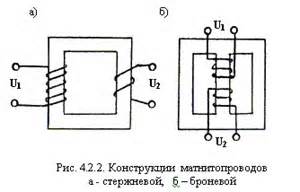

Устройство трансформатора :

Основные части: магнитопровод (сердечник) , обмотки, защитный кожух , выводные изоляторы.

Магнитопровод- (шихтованый , наборной) из пластин электротехнической стали, изолированными между собою.

Обмотка: медная, круглого или прямоугольного сечения.

Обмотки могут быть концентрическими или чередующимися .

Охлаждение воздушное или маслянное . На судах только воздушное .

41.

Трехфазные трансформаторы

Трансформирование в трехфазной цепи может быть осуществлено либо группой, состоящей из трех однофазных трансформаторов, либо одним трехфазным трансформатором. В обоих случаях обмотки фаз высшего и низшего напряжений могут соединяться звездой или треугольником. Соединение звездой обозначается знаком Y, а треугольником — .

Группа соединений обмоток. На рис. 2.20, а, б показаны соединение обмоток Y/Y, т.е. звезда-звезда, и топографическая диаграмма фазных и линейных напряжений.

Напряжения и , и и т.д. совпадают по фазе (считаем, что можно пренебречь активными падениями напряжений и ЭДС рассеяния обмоток). При другой схеме соединения обмоток Y/Y (рис. 2.21, а) напряжения и , и , и т.д. находятся в противофазе (рис. 2.21,б), т.е. сдвинуты по фазе относительно друг друга на угол 180°.

Угол сдвига фаз между линейными одноименными напряжениями определяет так называемую группу соединения обмоток. Этот угол записывается в соответствии с расположением стрелок часов. Если минутную стрелку направить к цифре 12 (0), а часовую к одной из цифр 1, 2, 3, … …, 11, 12 (0), то получим соответствующий угол или группу соединений. На рис. 2.20, в часовая стрелка, как и минутная, показывает цифру 12(0) и группа (рис. 2.20, а) записывается так: Y/Y — 0, а на рис. 2.21, в часовая стрелка направлена к цифре 6 и группа (рис. 2.21, а) записывается так: Y/Y — 6.

Если обмотки трансформатора соединены по схеме, показанной на рис. 2.22,а, т.е. по схеме (вторичные обмотки соединены треугольником), то, как это видно из рис. 2.22,б и в, угол сдвига фаз между напряжениями и составляет 330°, поэтому группа соединений обмоток записывается так: .
