Внимание!
5.13. Запрещается эксплуатация стана при отсутствии защитных кожухов.
5.14. Запрещается эксплуатировать неисправное оборудование.
5.15. Ответственность за соблюдение безопасной эксплуатации возлагается на ответственное лицо.
5.16. Запрещается работать на оборудовании лицам, не достигшим 18 лет.
5.17. Провода проложенные от оборудования к пульту CАУ и к распределительному щитку выключателей должна находится в защитном металл рукаве.
6. Настройка, наладка и регулировка
Настройка стана производится в следующей последовательности:
Выставить клети перпендикулярно оси прокатки.
Снять защитные кожуха привода цепей;
выставить ось прокатки, натянуть капроновый шнур по рискам расположенным на раме, центральной линии;
Для установки клети перпендикулярно оси прокатки используем кивок (в базовый комплект не входит):

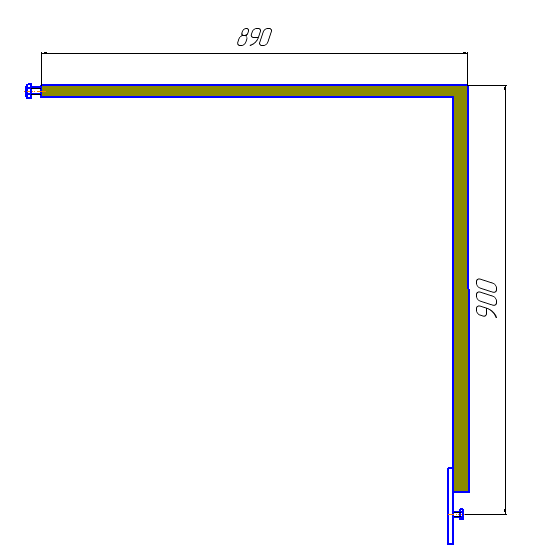

Рис.13 Кивок

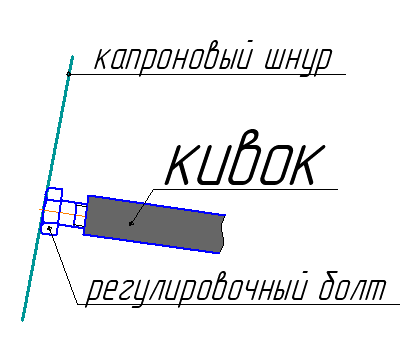

Снять шайбу с торца вала, после чего кивок последовательно прикручивать к нижним валкам, начиная с третьей клети. Подводим второй конец кивка к леске (оси стана) и выкручиваем болт до касания с капроновым шнуром (рис.14).
Рис.14

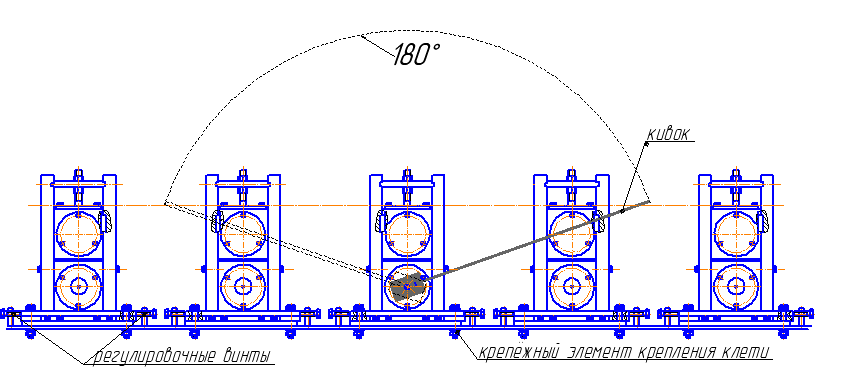

Далее поворачиваем кивок на 180˚ и смотрим на положения болта относительно лески (ось стана) (рис.15). После поворота на 180˚ болт на конце кивка должен касаться лески.
Рис.15 Установка клети перпендикулярно оси прокатки
Если болт не доходит до лески или пересекает ее необходимо ослабить нижние гайки крепления клети и повернуть клеть с помощью боковых фиксирующих болтов. Данную операцию повторить пока не будет достигнуто полное совпадение болта относительно лески в крайних положениях кивка.
Выставите нижние валы всех клетей в ось прокатки. Выставлять ролики следует, последовательно начиная с первой клети.

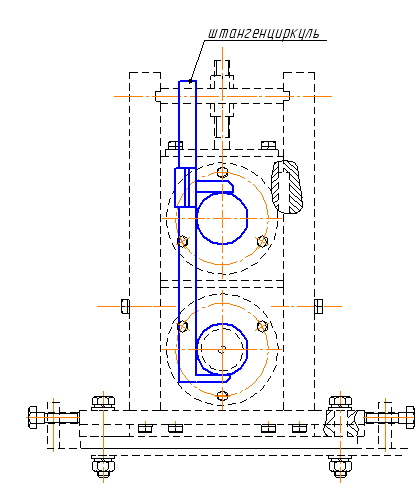

Верхние валы выставить по щупу, относитильно нижних согласно толщине металла между роликами, в отдельных случаях верхние валы относительно нижних выставляются при помощи штангенциркуля (рис.16).
Рис.16
При регулировке зазора между валами учесть соотношение: 1 оборот гайки регулировочного винта составляет 1,5 мм перемещение клети в вертикальной плоскости.
В случае отклонения прямолинейности готового профиля от норм, точную регулировку произвести по месту (путем проверки первоначальных регулировок, если это не привело к желаемому результату, провести регулировку в зависимости от характера дефекта).
7. Монтаж оборудования
7.1 Подготовка к монтажу

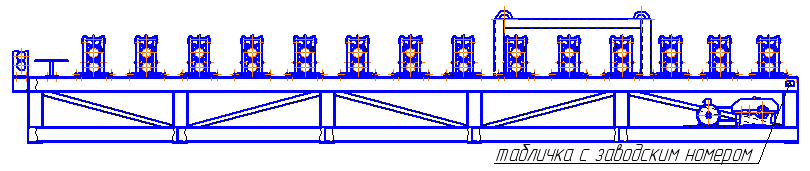

7.1.1. Проверить комплектность и целостность оборудования, а так же наличие заводского номера (рис.17).
Рис.17 Место установки таблички с заводским номером
7.1.2. Произвести расконсервацию поверхностей.
7.1.3. Проверить соответствие места установки оборудования степени защиты, указанной на табличке электродвигателя.
7.1.4. Проверить соответствие напряжения и частоты питающей электросети параметрам сети указанным на табличке электродвигателя.
Эксплуатация изделия должна обеспечивать безопасную работу обслуживающего персонала.
7.2. Порядок монтажа
Перед монтажом стана необходимо проверить комплектность и произвести расконсервацию поверхностей.
7.2.1. Установить стан на заранее подготовленный фундамент при условии свободного доступа к установке во время эксплуатации. Марка бетона – не ниже 200, класс бетона – не ниже В15 при этом необходимо произвести выверку в продольном и поперечном направлении по уровню с помощью регулировочных пластин (рис.18) разной толщины (1…10 м). Точность установки 1 мм на 1000 мм (рис.19) ;

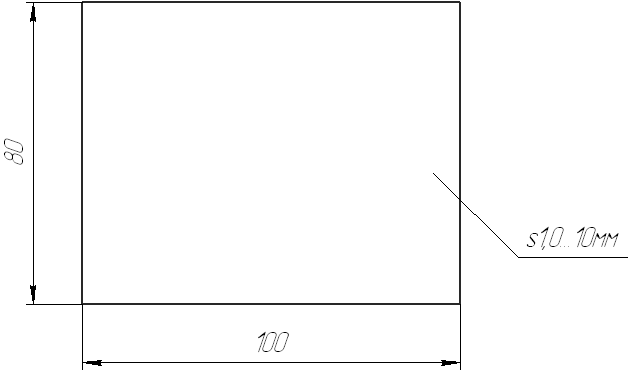

Рис. 18 Регулировочная пластина

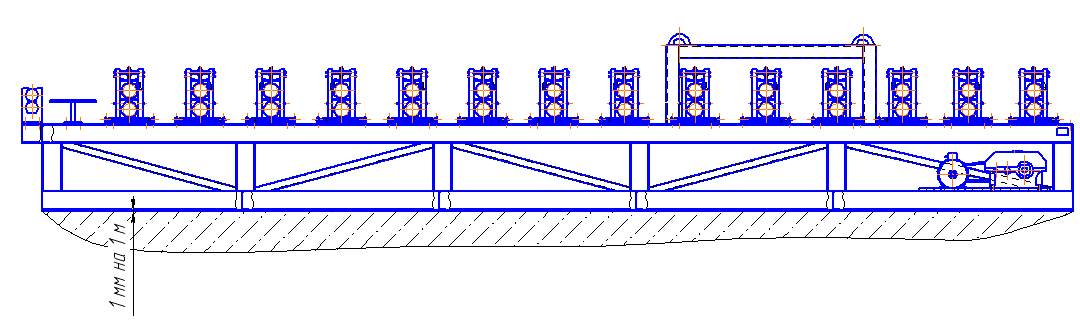

Рис.19 Установка рамы на фундамент

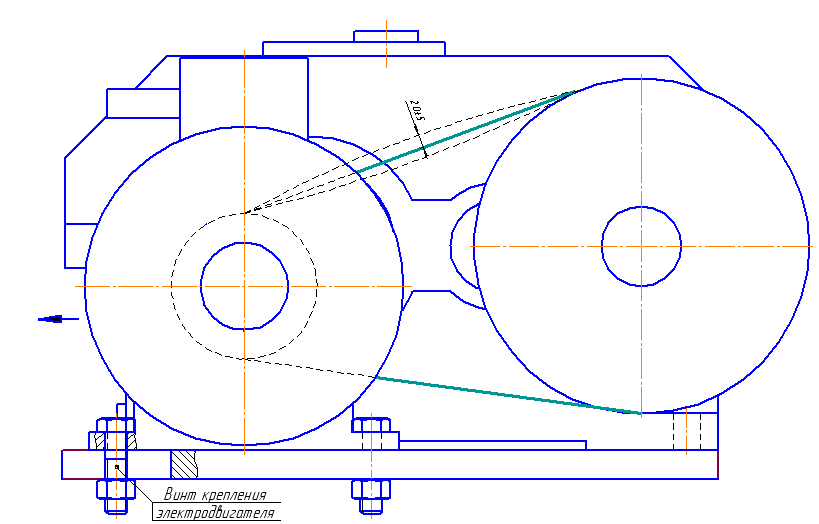

3. Проверить натяжение ремня клиноремённой передачи нажатием на него между шкивами электродвигателя и редуктора с усилием 39Н. Прогиб ремня при этом должен быть равень15…25 мм. Для регулировки натяжного ремня необходимо ослабить болты крепления электродвигателя, в необходимом направлении, закрепить болты и ещё раз проверить натяжение ремня, надеть защитный кожух, (рис.20).
Рис.20 Проверка натяжения ремня
Надеть приводную цепь для этого:
- надеть цепь на приводные звездочки редуктора и сменного блока ;

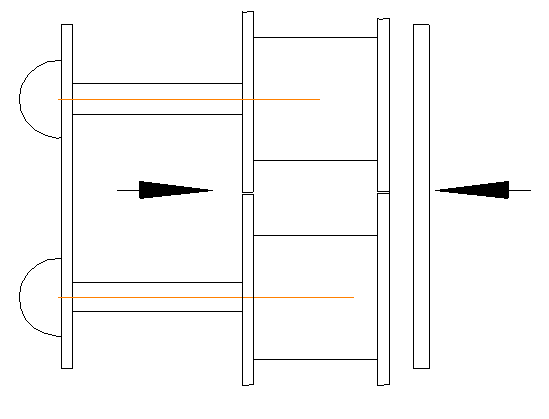

- вставить полузвено цепи в свободные отверстия на концах цепи (рис.21);
Рис.21 Сборка цепи
- засшплинтовать соединительное звено цепи (рис.22.);
Рис.22 Соединительное звено цепи

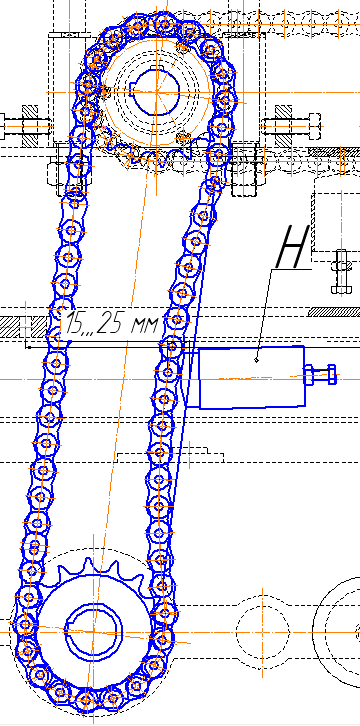

Рис.23 Общий вид на цепь с успокоителем (Н)
Рис.24 Конструкция успокоителя цепи
1- корпус; 2 – фторопластовый успокоитель; 3 – прижимная пружина; 4 – болт-с контргайкой; 5 – крепежный кронштейн.
- произвести натягивание приводной цепи Прогиб цепи при этом должен быть равен 15…25 мм. Для регулировки цепи необходимо вкручивать регулировочный винт в успокоитель (рис24;4) , пока цепь не натянется.

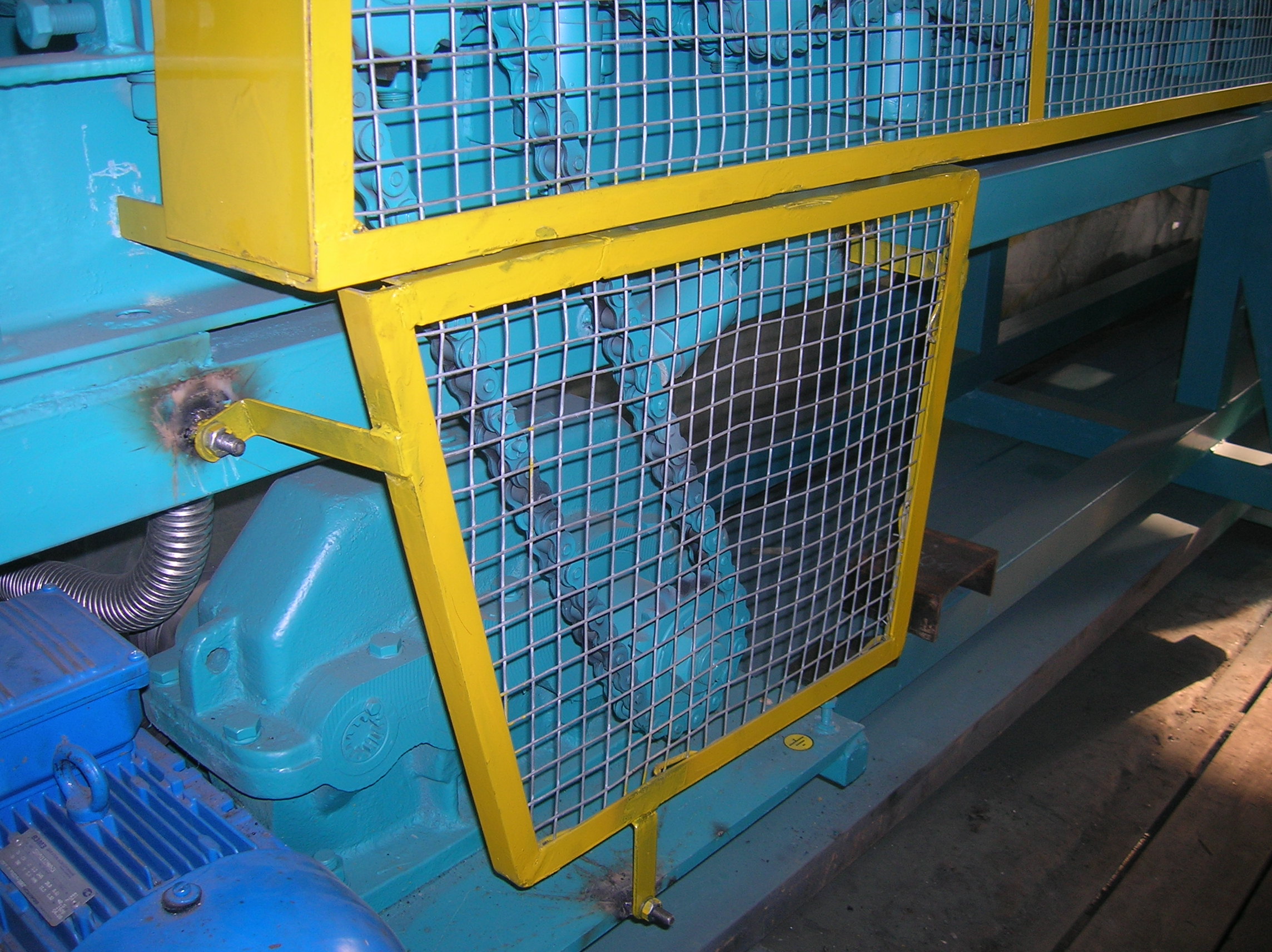

Установить защитные кожуха (рис.25) крепёжными элементами к раме стана.
Рис.25 Защитные кожуха
