Содержание

1.Общие сведения

4

2. Комплектность. Сведения о приёмке

6

3. Основные технические характеристики

7

4. Устройство и принцип работы

8

4.1. Принцип работы

13

4.2. Ход работы

14

5. Меры безопасности

15

6. Настройка, наладка и регулировка

18

7.Монтаж оборудования

21

7.1 Подготовка к монтажу

21

7.2. Порядок монтажа

21

8. Транспортирование и хранение

28

9. Срок службы оборудования

29

10. Техническое обслуживание и ремонт

30

10.1.Виды технического обслуживания

30

10.2. Ремонт оборудования

31

11. Перечень инструментов и материалов

34

12. Гарантии изготовителя

35

13. Порядок замены по гарантии

37

14. Возможные неисправности и способы их устранения

38

15.Экологическая безопасность

40

16. Сведения о рекламациях

41

АКТ гарантийного ремонта

43

Гарантийный талон

Приложение 1

Приложение 2

ВНИМАНИЕ!

Незаконное копирование способа и устройства стана

Профилегибочного Р-10.8 преследуется по закону

Российской Федерации

Этот символ указывает, что в документации на изделие имеется важная инструкция по его использованию или обслуживанию.

Этот символ указывает, что внутри данного оборудования имеется опасное напряжение, которое может привести к поражению электрическим током.

Этот символ указывает, что оборудование создаёт шум неприятный для человека, который может привести к поражению органов слуха.

ПРЕДУПРЕЖДЕНИЕ: Во избежание пожара или поражения электрическим током, не допускайте попадания данного изделия под дождь или в условия высокой влажности.

Настоящий продукт маркирован знаком соответствия на основании сертификата соответствия, выданного органом по сертификации –Ростест-Москва.

1. Общие сведения

Таблица1 – Общие сведения

Предприятие изготовитель

КОМПАНИЯ РиМ

Тип и модель

стан профилегибочный Р-10.8

Год изготовления

2008г.

Привод стана

электромеханический, 380 В

Допускаемая температура работы стана

+5 … +50 С

Настоящее «Руководство по эксплуатации» (в дальнейшем «Паспорт») распространяется на многопрофильный стан профилегибочный (Р-10.8) предназначен для изготовления открытого профнастила получаемого из проката тонколистового рулонного холоднокатаного горячецинкованного соответствующего ГОСТ14918-80, ГОСТ 52246-2004 и горячецинкованного с защитно-декоративным лакокрасочным покрытием соответствующего ТУ 0991-006-44880798-2004, ТУ 14-1-4792-90, ГОСТ 52146-2003.

К эксплуатации многопрофильного стана профилегибочного (Р-10.8) (в дальнейшем «Оборудование»), допускается персонал, изучивший данное руководство. К обслуживанию контролирующих приборов, электрики и автоматики допускается персонал, имеющий группу допуска по электробезопасности не ниже третьей.

Стан устанавливается в закрытом помещении на заготовительном участке цеха изготовления металлоконструкций и работает совместно с технологическим оборудованием предназначенного для разматывания рулона и отрезания готового профиля на равные части.

Руководство не отражает незначительных конструктивных изменений, внесённых предприятием изготовителем после подписания к печати данного документа.

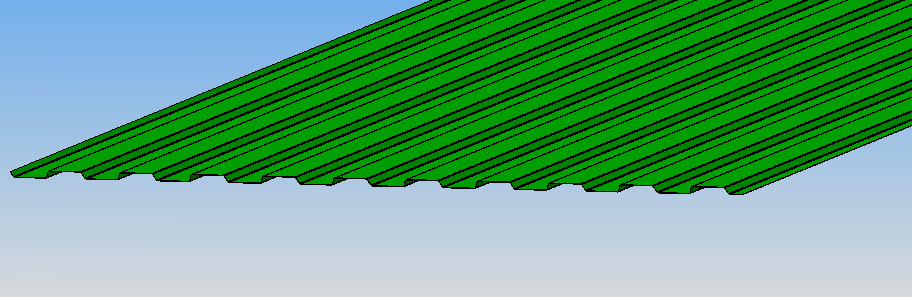

Рис.1 Профнастил С-8

2. Комплектность стана (р-10.8). Сведения о приёмке

1. Стан профилегибочный (Р-10.8)..………………...………….…..1 шт.

2.Паспорт на стан профилегибочный (Р-10.8)..…………… ….…..1 шт.

Свидетельство о приемке и консервации

Наименование, тип Стан профилегибочный (Р-10.8)

Заводской номер ______________________________________________

Оборудование соответствует техническим условиям ТУ 3827-001-81162115-2007 от 5.12.2007 г.

Оборудование испытано и признано годным для эксплуатации.

Дата выпуска «____»________________200__г.

М.П.

Главный инженер________________________________________________

________________________________________________

Представитель ОТК______________________________________________

______________________________________________

(личные подписи (оттиски личных клейм) должностных лиц предприятия,

ответственных за приемку изделия)

(линия отреза при отправке за границу документа, подписанного представителем заказчика)

(личная подпись (оттиск личного клейма) ответственного представителя заказчика-при его наличии)

М.П.

3. Основные технические характеристики

Таблица 2 - Техническая характеристика

Материал исходной заготовки

- прокат тонколистовой холоднокатаный горячеоцинкованный по ГОСТ 14918-80, ГОСТ 52246-2004 либо его импортного аналога.

-прокат тонколистовой холоднокатаный горячеоцинкованный с декоративно-защитным покрытием по ТУ 0991-006-44880798-2004, ТУ 14-1-4792-90, ГОСТ 52146-2003

Привод рабочих клетей:

тип

двигатель, тип

частота вращения вала, об/мин

мощность двигателя, кВт

напряжение питания привода

редуктор, тип

электромеханический

АИР112М4

У2 380 В,50 Гц,IM1081

ТУ16-525.571-84

1500

7,5

380 В

Ц2У-160-31,5-11-У1

Габаритные размеры стана в мм:

длина (L)

ширина (В)

высота (Н)

7120

1040

1570

Передача ремённая:

ремень, тип

количество ремней, ед.

Б-1250

ГОСТ 1284.1-89

2

Передача цепная:

Цепь, тип

ПРА-25,4-6000

ГОСТ 13568-75

Масса стана, кг

7580
