Лабораторна робота. №
Тема: Дослідження мікро - ЕОМ з ручним управлінням.
Мета: Вивчити принцип роботи мікро - ЕОМ, що реалізовано на:
блоці введення даних;
арифметично-логічному пристрої;
блоці оперативних регістрів;
дешифраторі коду команд.
ТЗН, наочні посібники, апаратура, обладнання
1. Універсальний навчальний стенд з “Основ автоматики та електронної вимірювальної техніки”.
2. Технологічна картка VI – 2.
3. Змінні плати П6 (типовий елемент; імені ТЕЗ).
Теоретичний матеріал до проведення лабораторних робіт.
Перед виконанням даної лабораторної роботи необхідно ознайомитися з роботою структурної схеми стенда ОАВТ із застосуванням змінної плати VI - 2 вивчивши керівництво із технічного обслуговування.
При проведенні лабораторної роботи стенд дозволяє вивчити дію комбінаційних вузлів виконаних у виді самостійних вузлів на інтегральних ІМС.
До складу досліджуваної мікро - ЕОМ входять:
- пристрій введення даних і керування (SA1 - SA5, SB1 - SB3);
- процесор на елементах (D1, D5 - D10);
- оперативний пристрій, що запам'ятовує, (D4);
- шина процесору з мультиплексорним управлінням (D2);
- пристрій виводу даних (світлодіодний дисплей).
Література
1. Ж. Паскалев. Первые шаги в вычислительной технике. Москва: Высшая школа, 1991.
2. Н.П. Сергеев. Основы вычислительной техники Москва: Высшая школа, 1988.
3. В.С. Ямпольский. Основы автоматики и вычислительной техники. М.: Просвещение, 1991.
4. К.А .Нешумова. Электронные вычислительные машины. Москва: Высшая школа, 1989.
5. Паспорт и техническое описание 00 - 007 ПС стенда “Микро ЭВМ”.
Зміст, послідовність, методика виконання
Провести дослідження логічних операцій, які виконуються операційним блоком.
Результати дослідження представити у вигляді таблиці дійсності.
Скласти програму обчислення.
С
хема

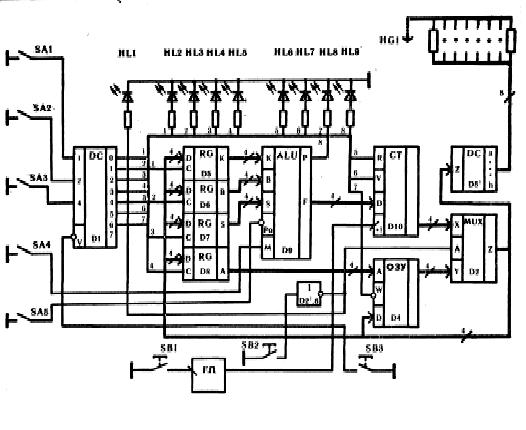

принципова мікро ЕОМ з ручним керуванням
Режим роботи дешифратора коду команд.
Таблиця №1.
№ |
Команда |
Код команди |
Такт |
||||
SA3 |
SA2 |
SA1 |
SB3 |
||||
1. |
Запис інформації з загальної шини в регістр операнду ДО АЛУ. D5 1х С |
0 |
0 |
0 |
0 |
||
2. |
Запис інформації з загальної шини в регістр операнду У АЛУ. DС 1х С |
0 |
0 |
1 |
0 |
||
3. |
Запис інформації з загальної шини в регістр коду операції АЛУ. D7 1x C |
0 |
1 |
0 |
0 |
||
4. |
Запис інформації з загальної шини в регістр адреси слова ОЗУ. D8 1x C |
0 |
1 |
1 |
0 |
||
5. |
Встановлення в нуль (скидання) лічильника блоку введення інформації. D10 1x R. |
1 |
0 |
0 |
0 |
||
6. |
Встановлення режиму “паралельний запис” у регістр-акумулятор. D10 вхід V. |
1 |
0 |
1 |
0 |
||
7. |
Встановлення режиму “запис” інформації в ОЗУ. D4 вхід W. |
1 |
1 |
0 |
0 |
||
8. |
Заборона на передачу команд. |
X |
Х |
Х |
1 |
||
Х - будь-яке значення логічних 0 або 1.
