Лабораторна робота №
Тема: Дослідження цифро-аналогового перетворювача
Мета: Закріплення знань про принцип дії ЦАП.
Обладнання
1. Комп'ютер з програмою Electronics Workbench
Теоретичний матеріал для підготовки до лабораторної роботи.
Цифро-аналоговий перетворювач (ЦАП) призначений для перетворення числа у вигляді двійкового коду у напругу або струм, пропорційний значенню цифрового коду. Схемотехніка ЦАП дуже різноманітна.
На мал.1 показана показана схема ЦАП з поділенням напруг.Вона створена на базі дільника напруги на базі резисторів у співвідношенні R= 2R. Така схемотехніка є найбільш розповсюдженою завдяки високим показникам.
Окрім того, інтегральні мікросхеми ЦАП мають класифікацію за такими ознаками:
• По вигляду цифрового сигналу: або з токовим виходом, або у вигляді напруги.
• По типу цифрового інтерфейсу: з послідовним введенням, або з паралельним введенням вхідного коду.
• По кількості ЦАП на кристалі: одно канальні або багатоканальні.
• По швидкодії: помірної або високої швидкодії.
Зміст, методика і порядок виконання
Зібрати за допомогою програми Electronics Workbench схему дослідження інтегрального ЦАП.

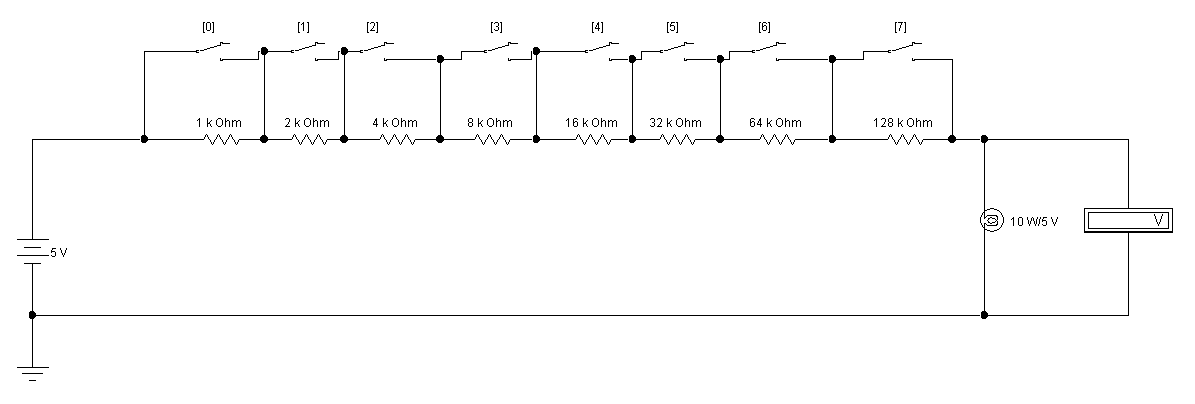

Мал. 1
Підключити до входу опорну напругу 5 В відповідної полярності.
До виходу ЦАП підключити індикаторну лампу і вольтметр.
Подаючи за допомогою ключів на вход унітарний код, визначити «ваги» бітів двійкового коду у вольтах. Результати вимірів занести у табл.1
Табл. 1
Перемикач |
S0 |
S1 |
S2 |
S3 |
S4 |
S5 |
S6 |
S7 |
U вих |
0 |
1 |
|
|
|
|
|
|
|
|
1 |
|
1 |
|
|
|
|
|
|
|
2 |
|
|
1 |
|
|
|
|
|
|
3 |
|
|
|
1 |
|
|
|
|
|
4 |
|
|
|
|
1 |
|
|
|
|
5 |
|
|
|
|
|
1 |
|
|
|
6 |
|
|
|
|
|
|
1 |
|
|
7 |
|
|
|
|
|
|
|
1 |
|
Зафіксувати вихідну напругу ЦАП для кожного значення вхідного коду в діапазоні чисел 00000000 – 11111111.Результати вимірів занести у табл.2
Табл. 2
Перемикач |
S0 |
S1 |
S2 |
S3 |
S4 |
S5 |
S6 |
S7 |
U вих |
0 |
|
|
|
|
|
|
|
|
|
1 |
1 |
|
|
|
|
|
|
|
|
2 |
1 |
1 |
|
|
|
|
|
|
|
3 |
1 |
1 |
1 |
|
|
|
|
|
|
4 |
1 |
1 |
1 |
1 |
|
|
|
|
|
5 |
1 |
1 |
1 |
1 |
1 |
|
|
|
|
6 |
1 |
1 |
1 |
1 |
1 |
1 |
|
|
|
7 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
|
8 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Зафіксувати число, при якому відбудеться включення індикаторної лампи.
Зміст звіту
1. Тема, мета та зміст роботи.
2. Схему дослідження, порівняння принципів перетворення інформації
3. Результати перетворення.
4. Висновки по роботі.
Контрольні питання
1. Принципи побудови ЦАП.
2. Призначення та різновиди ЦАП.
3.Застосування ЦАП.
