1.Осцилограф

2. Блок усвт

3. Генератор імпульсів

Теоретичний матеріал для підготовки до лабораторної роботи.

Найпростішими імпульсними ланками є з'єднані послідовно та паралельно резистор та конденсатор. В залежності від способу з'єднання та номіналів елементів ці ланцюги можуть виконувати математичні операції інтегрування та диференціювання. Такі ланцюги широко використовуються в імпульсній техніці для загострення та розширення імпульсів.

Література.

  1. Завадський В.А. “Практикум з комп’ютерної електроніки”.

  2. Прянишников В.А. “Електроніка” (курс лекцій).

Правила з ОП і ТБ.

Ввімкнення апаратури робиться тільки з дозволу викладача.

Зміст, методика і порядок виконання роботи.

  1. Зібрати блок-схему лабораторної установки і доповісти викладачеві про готовність до проведення досліджень.

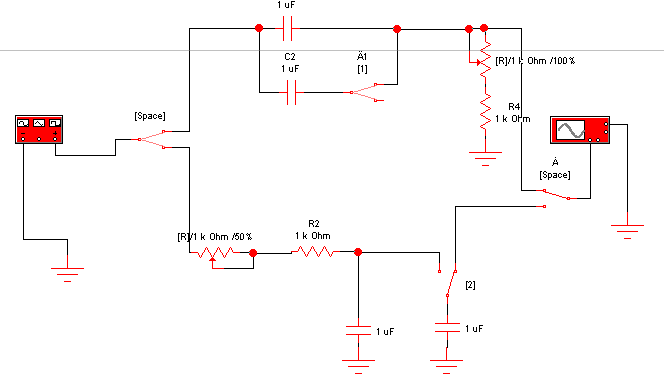

Блок-схема лабораторної установки.

Дослідження діференціюючої схеми RC-кола.

    1. Увімкнути у блоці “RC-кіл” діференціююче коло, для чого:

а) вимикач В1 увімкнути (униз);

б) перемикач П3 вгору.

    1. Підключити вихід генератора прямоугольних імпульсів до входу блоку RC-кола;

    2. Підключити вхід 1 осцилографа на вхід блоку “RC-кола”;

    3. Підключити вхід 2 осцилографа на вихід блоку “RC-кола”;

    4. Увімкнути блок живлення схеми, увімкнути генератор різних імпульсів;

    5. Замалювати осцилограми вхідних імпульсів і осцилограми вихідних імпульсів при крайніх положеннях ручки потенціометра R3;

    6. Аналогічні замальовки провести при увімкненому вгору вимикачі В1.

  1. Дослідження інтегруючої схеми RC-кола.

    1. Увімкнути в блоці “RC-кола” інтегруюче RC-коло, для чого:

а) вимикач В5 вимкнути(униз);

б) перемикач П3 униз;

в) перемикач П4 вгору.

    1. Змалювати осцилограми вихідних імпульсів при двох крайніх положеннях потенціометра R1;

    2. Аналогічні замальовки провести при увімкненому (вгору) вимикачеві В5.

Таблиця №1

ДИФ. КОЛО

ІНТЕГРУЮЧЕ КОЛО

вх. сигнал

Вх. сигнал

R4

С1

R2

С5

R3+R4

С1

R1+R2

С5

R4

С1+С2

R2

С5+С6

R3+R4

С1+С2

R1+R2

С5+С6

Контрольні питання.

  1. Яке коло називається діференційним?

  2. Що треба робити, щоб змінити тривалість вихідних імпульсів дифкола.

  3. Яке практичне застосування дифкола ви знаєте.

  4. Яке коло називається інтегруючим .

  5. Як інтегруюче коло змінює прямокутні імпульси.

  6. Яке практичне застосування інтегруючого кола ви знаєте?

Зміст звіту

  1. Тема і мета роботи

  2. Електросхема блоку

  3. Осциллограми досліджуваних сигналів

  4. Контрольні питання

  5. Висновки по роботі

Лабораторна робота №

Тема: Дослідження оперативного запам’ятовуючого пристрою.

Мета: Закріпити знання принципу дїї оперативного запам’ятовуючого пристрою.
