Лабораторна робота №5
ТЕМА: Дослідження параметрів двигун – генератора ДГ – 0,5.
МЕТА: Вивчення принципу дії та опанування методики визначення
основних параметрів двигун – генератора ДГ – 0,5.
Обладнання.
1. Стенд УСВТ-69.
2. Змінний блок “ ДГ – 0,5 ”.
3. Вольтметр В7-26
4. З’єднувальні дроти.
Теоретичний матеріал.
ДГ-0,5 використовується як виконавчий пристрій. Його конструкція дозволяє перетворювати керуючий сигнал у швидкість обертання ротора. Напрям обертання залежить від того, яка з керуючих обмоток створює більший магнітний потік. Генератор, вісь якого обертається синхронно з віссю двигуна, може використовуватись як датчик швидкісного зворотнього зв’язку цієї ж автоматичної системи.
Зміст, послідовність та методика виконання роботи.

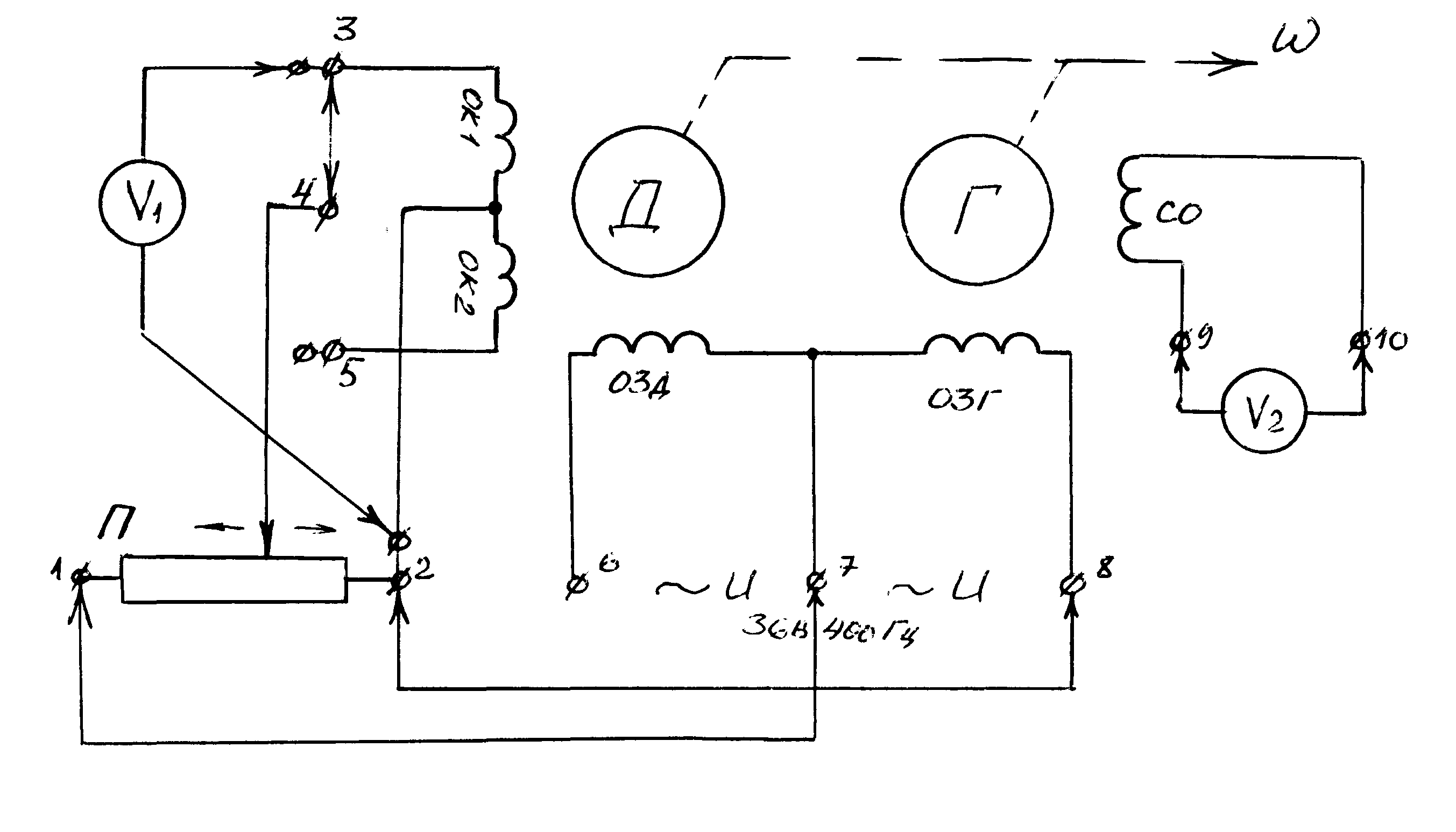

1.Зібрати схему:
Виставити ручку потенціометра П1 у крайнє праве положення.
Після перевірки схеми керівником увімкнути живлення
(перемикач “36 В 400 Гц” на блоці живлення стенду).
Повільно повертаючи ручку П1, зафіксувати напругу зрушення двигуна (ротор почав обертатись) за вольтметром 1 та початкову напругу генератора (вольтметр 2)
Збільшуючи напругу на керівній обмотці двигуна до максимуму, слідкувати за збільшенням частоти обертання ротора. Водночас з цим при декількох положеннях ручки П1 зафіксувати напругу генератора.
Дослідити реверсивний хід ДГ-0,5. Для цього перетворити схему:
- розімкнути клеми 3 і 4, а замкнути - 4 – 5,
- перепідключити V1 до клем 2 – 5.
Повторити п. п. 2 – 5. Ротор ДГ-0,5 повинен обертатись в іншому напрямку.
Зробити висновки по роботі, в яких стисло висвітлити роботу схеми, зміст перевірки.
Контрольні питання:
1. Побудова, принцип дії ДГ- 0,5.
2. Застосування, призначення.
Технічні дані.
Зміст звіту:
Тема, мета роботи, апаратура.
Схеми, порядок виконання роботи.
Таблиці вимірів.
Висновки по роботі.
Лабораторна робота №6.
Тема: Дослідження твердотільного реле.
Мета: Закріплення знань принципу дії твердотільних реле, дослідження параматрів основної їх складової - оптрона.
Обладнання.
Навчальний електрифікований стенд.
Теоретичний матеріал.
При підготовці до лабораторної роботи необхідно:
Вивчити схему іспиту оптронів;
Вивчити особливості роботи оптронів;
Знати основні характеристики оптронів і їхнього різновиду.
Оптоелектроніка–одна з найбільше розвитих напрямків у функціональної мікроелектроніки. Оскільки оптичні фотоелектричні явища досить добре вивчені, а технічні засоби, засновані на цих явищах, тривалий час використовуються в електроніці фотоелементи, фотоелектричні помножувачі, фотодіоди, фототранзистори й ін. Останнім часом поняття «оптоелектроніка» значно розширилася, тепер у нього включають і такі недавно виниклі напрямки, як лазерна техніка, волоконна оптика, голографія й ін.
Зміст, послідовність, методика виконання.
1. Зібрати схему дослідження оптрона (VD3), (Мал.1), пред'явити її викладачу для перевірки.
Включити: Р1-“мА”, “Х10”; Р3- “V”, “Х1”.
При збільшенні струму Р1 від 0 до 10-12 мА, зняти параметри на РЗ. Занести усі відповідні параметри в таблицю 1.
Табл.1
Р1, мA |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
Р3, U |
|
|
|
|
|
|
|
|
|
|
|
|
За даними таблиці 1 побудувати ВАХ. Мал.2
5.Досліджуйте оптрон МL (мал. 3), зберіть схему і надайте її для перевірки.
6.Встановіть U1=0, U2=max. Збільшуючи струм через прилад Р1 від 0 до10мА, проведіть дослідження збільшення струму по приладу Р3.
7. Занести усі відповідні дані в таблицю 2.
Табл.2
Р1,мA |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Р3,мA |
|
|
|
|
|
|
|
|
|
|
|
8. За даними таблиці 2 побудувати вихідну характеристику резисторного оптрону.
Контрольні питання.
1.Оптоелектронні прилади.
2.Твердотільне реле, устрій, робота. Переваги та недоліки.
3.Фізичні основи роботи фото- і світлодіодів.
Зміст звіту
1.Тема, мета та зміст роботи.
2. Результати досліджень, характеристики.
3. Висновки та відповіді на контрольні питання.

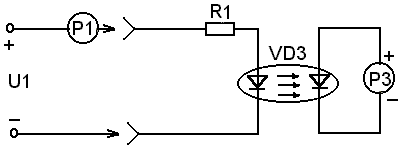

Мал.1 Схема дослідження оптрону (VD3).
Мал.2 ВАХ дослідження оптрону (VD3).
М
ал.

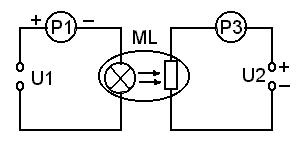

3 Схема дослідження оптрону (HL).
Мал.4 Вихідна характеристика резисторного оптрону.
