Лабораторна робота № 4
ТЕМА: Дослідження параметрів індукційних перетворювачів.
МЕТА: Вивчення принципу дії та опанування методики визначення
основних параметрів індукційних перетворювачів.
Обладнання.
1. Стенд УСВТ-69.
2. Змінний блок “Індукційний перетворювач”.
3. Вольтметр В7-26.
4. З’єднувальні дроти.
Теоретичний матеріал
Індукційний перетворювач використовується як датчик малих кутових відхилень якогось елемента від його нормального положення. Лінійна ланка ± 7о, напруга живлення 36 В 400 Гц.
Обмотки правого та лівого стрижнів магнітопроводу (сигнальні) з’єднані послідовно назустріч. При нейтральному положенні якорю магнітні потоки, що перетинають ці обмотки, рівні; ЕРС також рівні, але протифазні, і вони взаємознищуються. При відхиленні якорю в якийсь бік порушується рівновага, і на виході датчика з’являється сигнал ( різність ЕРС двох обмоток ), пропорційний куту відхилення якоря і за фазою визначений тим, в який бік відхилився якір.
Зміст, послідовність та методика виконання роботи.

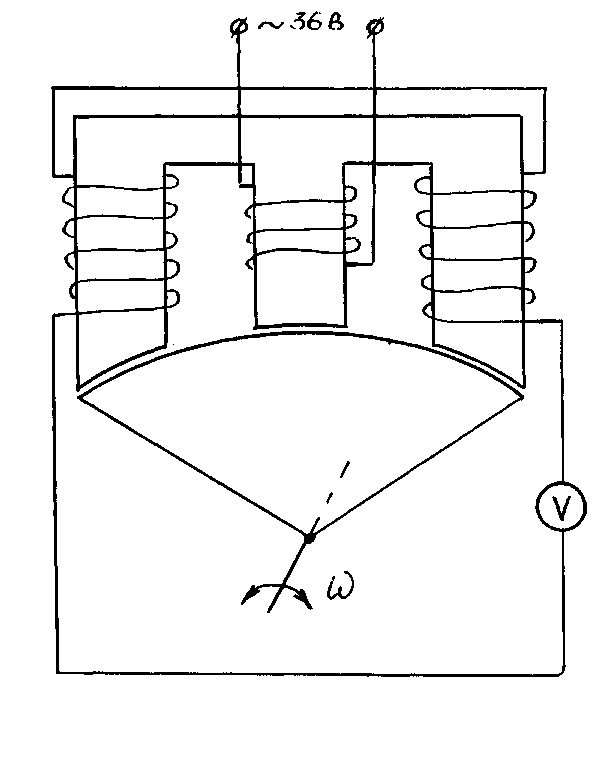

Зібрати схему:
Після перевірки схеми керівником увімкнути живлення
( перемикач “36 В 400 Гц” на блоці живлення стенду ).
Повертаючи якір перетворювача, виставити його на нульове положення ( вихідна напруга дорівнює нулю ).
Повертаючи якір перетворювача праворуч – ліворуч від нульового положення , виміряти вихідну напругу при повороті якоря : 0,3,5,10,15,20,30,40,50,60 градусів –для навантаження
10 КОм та при його відсутності.
Значення вихідної напруги при обраному навантаженні та
двосторонньому повороті якорю занести до таблиці № 1.
-
кут
U при R=∞
U при R=10 КОм
Праворуч
Ліворуч
Праворуч
Ліворуч
0о
.
.
.
.
.
..
По даним таблиці побудувати графік залежності вихідної напруги від кута повороту якоря перетворювача, враховуючи зміну фази напруги при переході якорю через нульове положення.
Визначити чутливість перетворювача як відношення зміни напруги до зміни кута повороту його якоря.
Зробити висновки по роботі, в яких стисло висвітлити роботу схем, особливості, можливості перетворювача.
Контрольні питання:
1. Устрій, принцип дії індукційного перетворювача.
2. Застосування, призначення.
3. Як навантаження впливає на роботу перетворювача?
4. Вади і переваги у порівнянні з іншими видами перетворювачів
Зміст звіту:
Тема, мета роботи, апаратура.
Схеми, порядок виконання роботи.
Таблиці вимірів, графіки залежностей.
Висновки по роботі.
