МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ

Слов’янський коледж Національного авіаційного Університету

Циклова комісія “Основ автоматики та обчислювальної техніки”

МЕТОДИЧНІ ВКАЗІВКИ

по виконанню лабораторних робіт

з дисципліни “Виконуючі елементи МПС ”

для спеціальності 5.05010201 «Обслуговування компютерних систем і мереж”.

Зміст

Правила техніки безпеки, методичні рекомендації та література для підготовки

лабораторних робіт........................................................................................................3

1. Лабораторна робота 1”Дослідження нейтрального реле”..................................4

2. Лабораторна робота 2”Дослідження поляризованого реле“..............................6

3. Лабораторна робота 3 «Дослідження двигуна-генератора»..............................8

4. Лабораторна робота 4 «Дослідження потенциометричного датчика»………………………………………………………………………..…..9

5. Лабораторна робота 5“Дослідження індукційного перетворювача”................10

6. Лабораторна робота 6“Дослідження твердотільніх реле”..................................12

Правила техніки безпеки.

1. Особи, що не пройшли інструктаж з ТБ, не допускаються до

виконання роботи.

2. Перед роботою перевірити наявність заземлення та відсутність

наявних пошкоджень обладнання. Забороняється виконувати

роботу при невідповідності обладнання нормам безпеки

життєдіяльності.

3. Не починати роботу без вказівки керівника.

4. Всі зміни в схемі, монтаж-демонтаж схеми здійснювати при

вимкненому живленні.

5. В процесі роботи не відхилятись від методики її виконання, не

торкатись елементів, що знаходяться під напругою.

6. По закінченні роботи вимкнути живлення стенду, вимірювальні пристрої.

МЕТОДИЧНІ РЕКОМЕНДАЦІЇ.

1. Перед виконанням лабораторної роботи необхідно засвоїти

теоретичний матеріал стосовно теми роботи.

2. Записати у зошиті тему, мету роботи, обладнання.

3. Ознайомитись з порядком виконання роботи.

4. Зробити заготовки таблиць, куди будуть заноситись дані.

5. Поетапно виконати лабораторну роботу, зафіксувати значення необхідних параметрів, при необхідності проаналізувати, порівняти. Виконати необхідні графічні побудування.

6. Зробити висновки по роботі, враховуючи поставлену мету,

завдання.

7. Усно відповісти на контрольні питання.

Література для підготовки до лабораторних робіт.

1. С.А Гинзбург «Основы автоматики и телемеханики», «Энергия», 1962г.

2. В.С Аскерко «Основы авиационной автоматики», М «Воениздат», 1972г.

3. А.М. Чекваскин «Основы автоматики», М «Энергия», 1977г

4. Б.С. Гершунский «Основи електроніки і мікроелектроніки», ДО, «ВШ»,1987

Лабораторна робота №1

Тема: Дослідження нейтрального реле постійного струму.

Мета: Закріплення знань про застосування, роботу та характеристики реле постійного струму.

Обладнання

1. Електрифікований стенд.

2. Амперметр.

3. Електросекундомір.

Теоретичні положення

Нейтральні реле однаково реагують на постійний струм обох напрямів, що протікає по його обмотці, тобто зусилля на якорі не залежить від напряму струму в обмотці реле. По характеру руху якоря електромагнітні нейтральні реле діляться на два типи: з кутовим рухом якоря і з втяжним якорем.

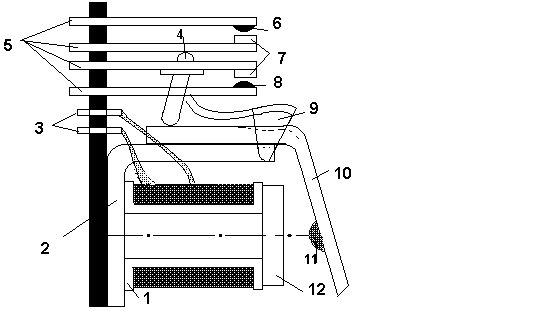

Мал. 1 Електромагнітне нейтральне реле постійного струму з поворотним якорем

1. каркас з обмоткою; 2- ярмо; 3- виводи обмотки; 4- колодка; 5- контактна пружина; 6- контакт, що замикається; 7- рухомий контакт; 8- розмикаючий контакт; 9- поворотна пружина; 10- якор; 11- штифт відлипання; 12- сердечник.

За відсутності сигналу, що управляє, якір віддалений від сердечника на максимальну відстань за рахунок поворотної пружини. Що при цьому розмикачі контакти РК замкнуті, а замикаючі контакти ЗК - розімкнені. При подачі струму в обмотку створюється магнітний потік, який, проходячи через сердечник, ярмо, якір і повітряний зазор створює магнітне зусилля, що притягає якір до сердечника. При цьому якір, впливаючи на колодку, переміщає її так, що контакти ЗК замикаються, а контакти РК розмикаються.

Зміст, методика і порядок виконання і. Необхідно виміряти струми та час спрацьовування та відпускання реле без короткозамкненого витка.

1. Підключити живлення змінного блоку постійним струмом(клеми Uп)

2. До контактів реле підключити електросекундомір.

3. Перевести SA1 у верхнє положення. Зафіксувати показання секундоміра.

4. Обнулити секундомір. Перевести SA1 у нижнє положення, зафіксувати показання секундоміра

5. .Включити послідовно в ланцюг живлення обмотки реле реостат. Збільшуючи струм від нульового значення зафіксувати його при спрацьовуванні реле (притягненні якоря до ярма). Зменшуючи струм, зафіксувати його значення при відпусканні якоря.

ІІ. Необхідно виміряти струми та час спрацьовування та відпускання реле з короткозамкненим витком.

Виконати пункти 1 – 5. Порівняти параметри. Зробити висновок про роль короткозамкненого витка.

Мал.2 Схема дослідження реле

Контрольні питання:

1. Устрій, принцип дії реле.

2. Застосування, різновиди, особливості реле.

3. Технологічні способи забезпечення необхідних параметрів

реле

Зміст звіту:

1. Тема, мета роботи, апаратура.

2. Схеми, порядок виконання роботи.

3. Таблиці вимірів, порівняння.

4. Висновки по роботі.

Лабораторна робота №2

Тема: Дослідження поляризованого реле.

Мета: Закріплення знань про застосування, роботу та характеристики поляризованого реле.

Обладнання

1.Електрифікований стенд.

2.Амперметр.

3.Електросекундомір. Теоретичні положення

Поляризовані реле це такі реле, у яких напрям електромагнітного зусилля залежить від полярності сигналу постійного струму в обмотці. Поляризація таких реле здійснюється за допомогою постійного магніту. Поляризовані реле знаходять застосування в малопотужній автоматиці, особливо в стежачих системах, в телеграфних апаратах і т. д.

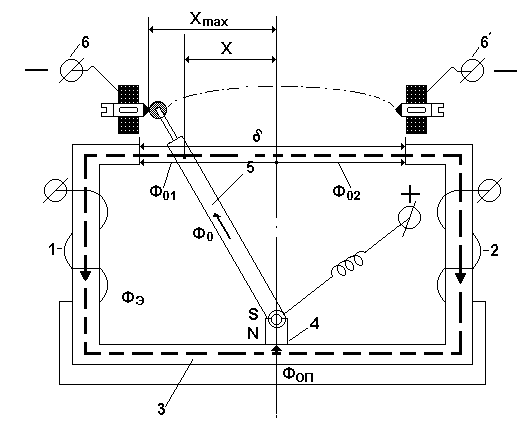

Мал. 1 Поляризоване реле

1 і 2- котушки, що намагнічують; 3- ярма; 4- постійного магніту; 5- якоря;

6 і 6- контактів; 1 і 2- створюють в ярмі магнітний потік Фе (робочий);

4- створює постійний магнітний потік Фо (не залежить від роботи схеми).

На якір діють обидва потоки, вони визначають тягове зусилля. Зміна напряму тягового зусилля при зміні полярності струму в робочій обмотці відбувається через те, що змінюється напрям робочого потоку того, що відносно поляризує Фо(п) проходить по якорю і розгалужується на дві частини: Фо1 і Фо2 відповідно до провідності повітряних зазорів зліва і праворуч від якоря . Залежно від полярності сигналу, що управляє, робочий потік Фе віднімається з потоку Фо1 і додається до потоку Фо2 або навпаки. В даному випадку якір перекинеться зліва на право.
