3.1.2 Незв’язана трифазна система

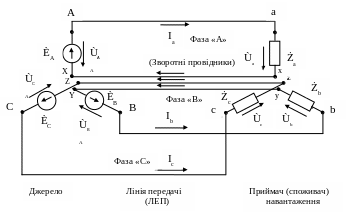

Така система складається з трьох кіл (рис. 3.3), що працюють незалежно. Кожне з однофазних кіл називається фазою трифазної системи. Клеми обмоток генератора А, В, С та приймачів а, в, с, – це початки фаз, а X, Y, Z і x, y, z – кінці фаз.
Трифазна система складається з джерела електроенергії лінії електропередачі (ЛЕП) та споживача електроенергії.
Напруги
,
,
,
,
,
– фазні напруги.
При нехтуванні опором ЛЕП
;
;
. (3.2)
Струми
,
,
– фазні струми (не залежать один від
одного).
Рисунок 3.3 – Трифазна система
Рисунок 3.3 – Незвязана трифазна система
3.2 Режими роботи трифазних приймачів, з’єднаних за схемами «зірка» та «трикутник»
3.2.1 З’єднання трифазних генераторів із споживачами
Обмотки генераторів
з’єднуються «зіркою» (Y) або «трикутником»
(
).
При з’єднанні «зіркою» кінці обмоток X, Y, Z сполучають в один вузол (N – нейтральна точка генератора).
При з’єднанні обмоток генератора «трикутником» початок однієї фази збігається з кінцем іншої: В з Х, С з У, А з Z. З’єднання утворює замкнений контур, у якому діють три ЕРС.
3.2.2 Схема з’єднань трифазних генераторів із споживачами
«зірка» – «зірка»
Об’єднавши в незв’язаній трифазній системі зворотні провідники всіх фаз в один, одержують зв’язану чотирипровідникову систему «зірка» – «зірка» з нейтральним провідником (рис. 3.4).

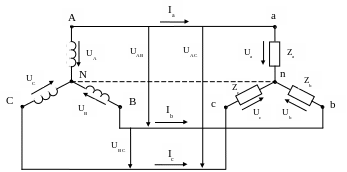

Рисунок 3.4 – Схема з’єднань «зірка» – «зірка» з нейтральним провідником
Напруги
,
,
– лінійні напруги.
Напруги
,
,
– фазні напруги.
Розрізняють:
– симетричне
навантаження (
);
– несиметричне
навантаження (
).
При несиметричному навантаженні
;
;
;
. (3.3)
При симетричному
навантаженні
,
тобто струм у нейтральному проводі
відсутній.
Для симетричного навантаження характерне таке (рис. 3.5):
Рисунок 3.5 – Векторна діаграма
Оскільки при
симетричному навантаженні в 4-провідниковій
системі
то
нейтральний провідник може не
застосовуватися (показано пунктиром).
Для з’єднання «зіркою» характерне
. (3.4)
Зв’язок між лінійною та фазною напругою
. (3.5)
З
урахуванням цього співвідношення
побудована шкала стандартних напруг
трифазних генераторів: 230 /133, 400/230,
690/400.
лінійна
напруга
фазна
напруга
Ураховуючи, що напруга між генератором та споживачем падає на опорі провідників ЛЕП, стандартними (низькими) напругами для споживачів є:
220/127, 380/220, 660/380.
3.2.3 З’єднання трифазних споживачів «трикутником»

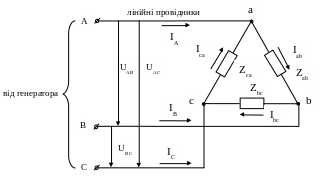

Рисунок 3.6 – З’єднання трифазних споживачів «трикутником»
. (3.6)
IA, IB, IС – лінійні струми;
Iab, Ibc, Ica – фазні струми.
Лінійні та фазні струми зв’язані між собою першим законом Кірхгофа:
;
;
(3.7)
.
Діаграма струмів та напруг має вигляд, зображений на рисунку 3.7.
+ l
a
IC
Úab
30º
-Ibc
-Ica
фазний
φ
Ica
IA
лінійний
Iab
+ j
0
30º
φ
Úca
Úbc
φ
c
b
Ibc
30º
-Iab
IB
Рисунок 3.7 – Векторна діаграма з’єднання трифазних споживачів «трикутником»
З діаграми
. (3.8)
