2.4 Коефіцієнт потужності та його економічне значення (cos j)
Коефіцієнт потужності (cos j) показує, яка частка всієї електроенергії у колі перетворюється в інші види енергії (рис. 2.14).
[Вт]; (2.17)
; (2.18)
;
;
; (2.19)
. (2.20)
Рисунок 2.14 – Трикутник потужностей для визначення cos j
Чим вищий cosj, тим при менших значеннях струмів у колі може бути виконано перетворення електричної енергії в інші види енергії. Підвищення cosj приводить до економії електроенергії.
Коефіцієнт потужності cosj характеризує ступінь використання електричної енергії, тому дуже важливим є питання збільшення cosj. Підвищення cosj можливе на малопотужних підприємствах шляхом уключення паралельно до індуктивного, ще і ємнісного навантаження.
Підвищення cos j у промислових установах здійснюється так:
Зводять до мінімуму роботу електрообладнання на холостому ходу або його роботу з недовантаженням.
Обмежують застосування електрообладнання з великою реактивною потужністю.
Установлюють батареї конденсаторів або реактивні компенсатори (збільшують Qc).
3 Трифазні електричні ланцюги
3.1 Загальні поняття.
3.2 Режими роботи трифазних приймачів, з’єднаних за схемами «зірка» та «трикутник».
3.3 Потужність у трифазних ланцюгах.
3.1 Загальні поняття
У техніці, крім однофазних електричних кіл, широко застосовуються багатофазні кола.
Із багатофазних систем найпоширенішою є трифазна симетрична система, в якій діють три змінні ЕРС, що мають одинакові частоту й амплітуду та зсунуті між собою за фазою на кут 120° (третину періоду). Три струми, зумовлені діями зазначених ЕРС, утворюють систему трифазного змінного струму.
Основні переваги трифазного струму над однофазним:
– трифазні генератори, електродвигуни і трансформатори на ту ж потужність компактніші, легші й дешевші у виготовленні, ніж однофазні (вимагають менше міді та сталі для виготовлення);
– забезпечується
можливість мати у споживача напругу
двох різних значень (лінійна й фазна ),
яка відрізняється в
рази;
– значною мірою економлять кольоровий метал (мідь, алюміній та сталь) у провідниках електричних мереж (до 30%);
– трифазною системою електричних струмів легко створюється обертове магнітне поле, яке використовується в найбільш простих, дешевих і надійних у роботі трифазних асинхронних електродвигунах та інших електричних машинах.
3.1.1 Утворення трифазного струму
Джерелом трифазного струму є генератор. Модель генератора трифазного струму зображена таким чином (рис. 3.1):
Рисунок 3.1 – Модель генератора трифазного струму
Електромагніт з
полюсами N-S створює магнітне поле. При
обертанні циліндра з котушками в
магнітному полі в усіх трьох котушках
індукуються ЕРС, однакові за амплітудою
і частотою, але зсунуті між собою за
фазою на 120
.

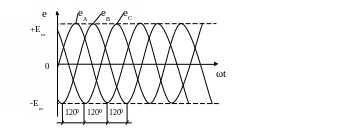

Хвильова діаграма всіх ЕРС зображена на рисунку 3.2.
Рисунок 3.2 – Хвильова діаграма всіх ЕРС
Порядок, у якому ЕРС проходить через максимум, називають порядком черговості фаз. Цей порядок визначено стандартом А-В-С. Зворотний порядок (А-С-В) не допустимий, оскільки це може призвести до аварій (асинхронні двигуни обертаються в зворотному напрямку).
Якщо початкову
фазу ЕРС
прийняти рівною нулю, то миттєві значення
ЕРС можна записати так:
;
; (3.1)
,
