7.4 Умовно-графічні й буквені позначення електричних апаратів

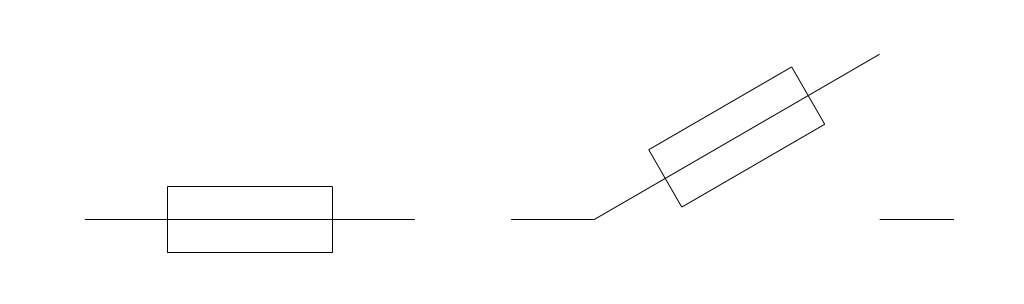

(FU) – запобіжник плавкий (вимикач-запобіжник);
–

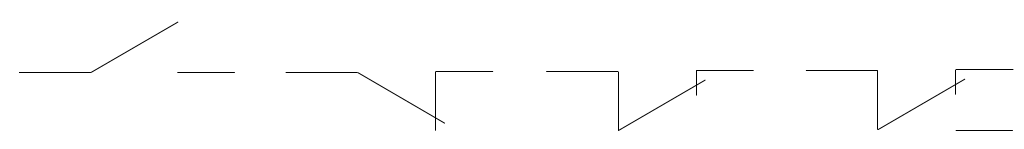

контакти;
замика-льний
переми-кальний
розмикальний
(

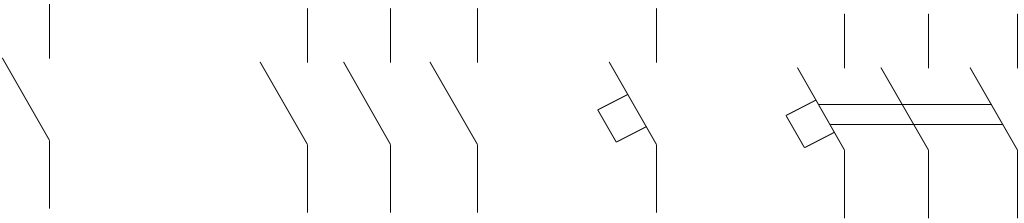

QS)
– контакти для комутації потужних кіл
(із дугогасними пристроями);

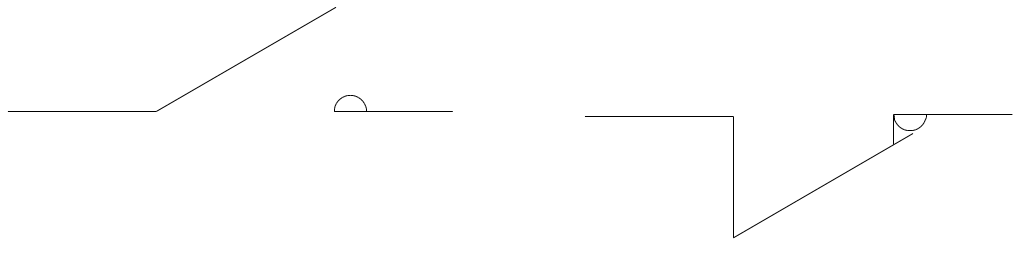

(SA) – контакти (замикальні та розмикальні із затримкою, яка діє при спрацюванні й при поверненні);

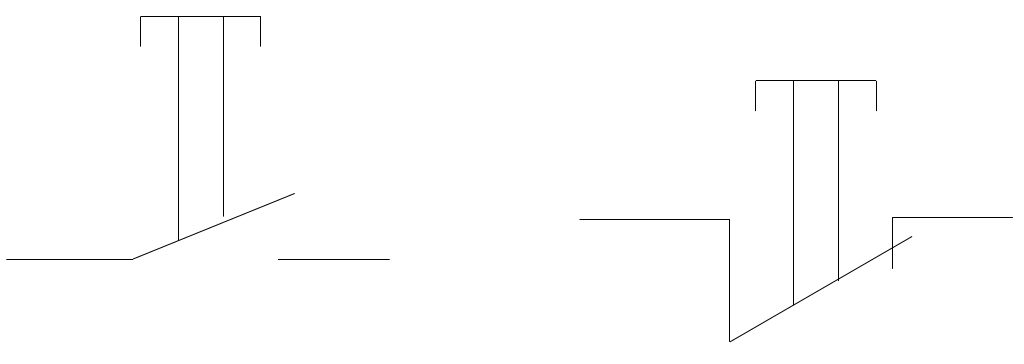

(SB) – вимикачі кнопкові із замикальними та розмикальними контактами;
(

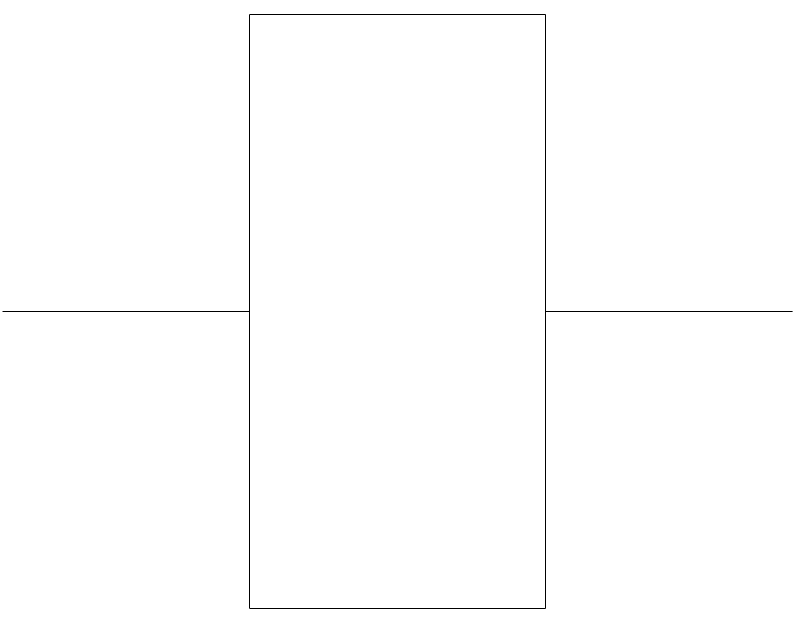

KM,
KA, KV) – обмотка (котушка) магнітного
пускача, контактора, реле, електромагніта;

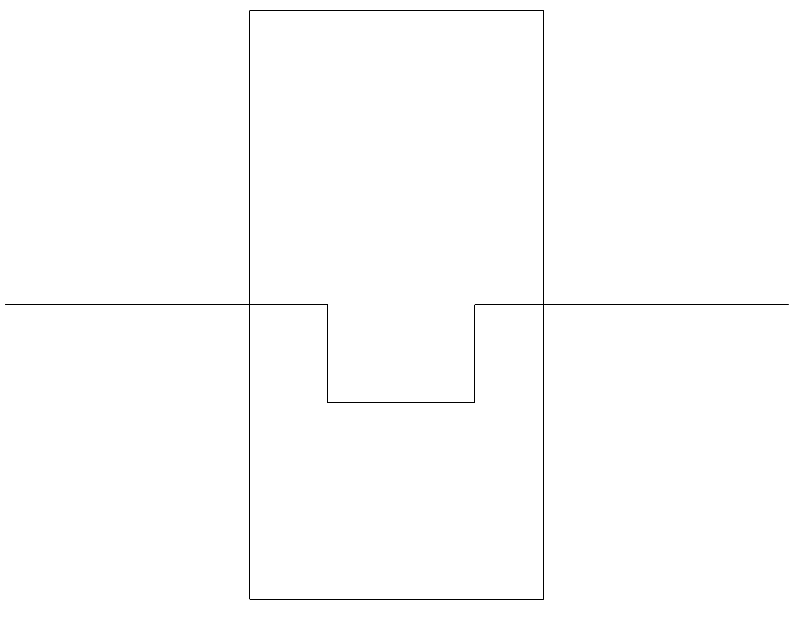

(КК) – нагрівальний елемент теплового реле;
(
SA)
– вимикач шляховий (кінцевий)

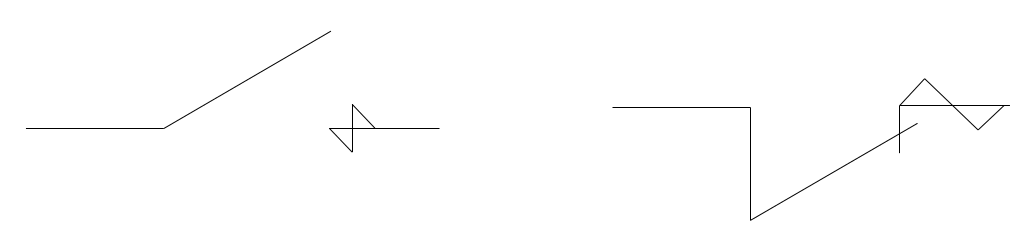

(SA) – вимикачі: одно- і триполюсні (звичайні та з автоматичним спрацюван-ням при перевантаженні);
– контакт головного кола контактора (магнітного пускача) замикальний, розмикальний;
–

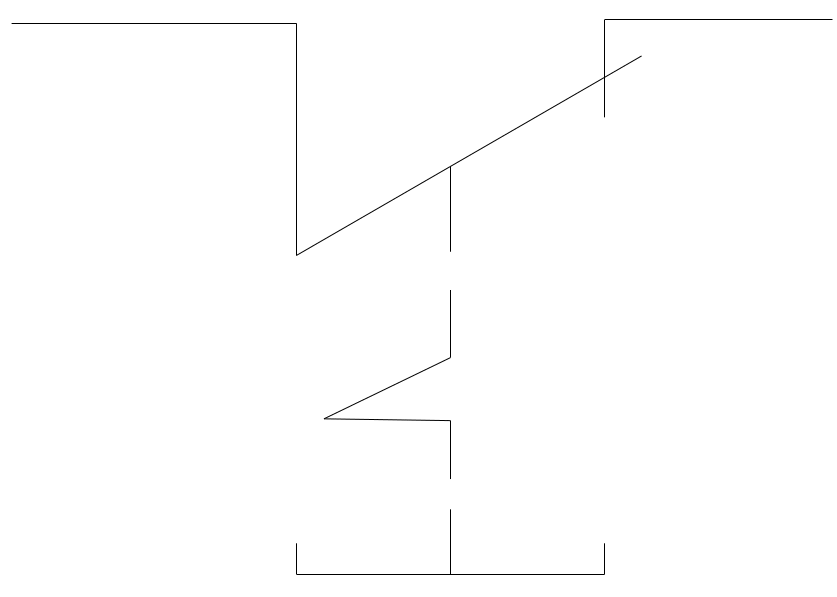

контакт теплового
реле без повернення.
Література
Шефер О.В., Шебітченко В.Г. Електротехніка, електроніка та мікропроцесорна техніка: навчальний посібник. – Полтава: ПолтНТУ, 2009. – 195 с.
Паначевний Б.І., Свергун Ю.Ф. Загальна електротехніка: теорія і практикум. – К: Каравела, 2003. – 440 с.
Паначевний Б.І. Курс електротехніки: підручник. – Харків: Торнадо, 1999. – 288 с.
Электротехника: учеб. пособие для неелектротехн. спец. вузов / Х.Є. Зайдель, В.В. Коген-Далин, В.В. Крымов. Под ред. В.Г. Герасимова. – М.: Высш. шк.,1985. – 480 с.
Розанов Ю.К. Основы силовой электроники. – М.: Энергоатомиздат, 1992. – 296 с.
Преображенский В.И. Полупроводниковые выпрямители. – М.: Энергоатомиздат, 1966. – 132 с.
Таев И.С. Электрические аппараты управления. – М.: Высш. шк. 1984. – 246 с.
Бесекерский А.В. и др. Микропроцессорные системы автоматического уравнения. – Л.: Машиностроение, 1988. – 365 с.
Справочник по автоматизированному электроприводу/ Под ред. В.А. Елисеева и А.В. Шипенского. – М.: Энергоатомиздат, 1983. – 483 с.
Вешеневский С.М. Характеристики двигателей в электроприводе. – М.: Энергия, 1966. – 335 с.
Алексеев Н.Н., Андреев Г.И., Морговский Ю.Я. Тиристорные регулируемые электроприводы постоянного тока. – М.: Энергия 1980. – 168 с.
Трифанюк В.В. Надійність пристроїв промислової електроніки: навч. посібник. – К.: Либідь, 1993. – 282 с.
Єрмілова Н.В., Кислиця С.Г. Методичні вказівки до лабораторного практикуму з курсу «Електротехніка, електроніка та мікропроцесорна техніка». Частина 1. «Електричні кола змінного струму» / Полтава: ПолтНТУ, 2002. – 23 с.
Шефер О.В., Єрмілова Н.В., Бреус М.І. Методичні вказівки до лабораторного практикуму з курсу «Електротехніка, електроніка та мікропроцесорна техніка». Частина 2. «Електричні машини» для студентів денної та заочної форм навчання. Полтава: ПолтНТУ, 2005. – 40 с.
Шефер О.В., Галай В.М. Методичні вказівки до лабораторного практикуму з курсу «Електротехніка, електроніка та мікропроцесорна техніка». Частина 3. «Основи електроніки» для студентів денної та заочної форм навчання. – Полтава: ПолтНТУ, 2006. – 28 с.
