6.3 Збудження машин постійного струму
Стандартне позначення машин таке:
– обмотка якоря;
– обмотка додаткових
полюсів;
– компенсаційна
обмотка;
– обмотка
послідовного збудження;
– обмотка
паралельного (або незалежного) збудження.
Збудження – це спосіб створення основного магнітного потоку.
Розрізняють п’ять способів збудження:

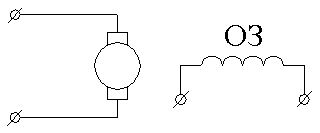

Незалежне збудження. При цьому ОЗ умикається на автономне джерело живлення (рис. 6.5).
Рисунок 6.5 – Незалежне збудження

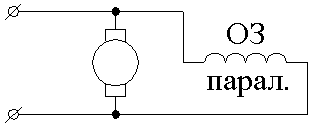

Паралельне збудження (шунтове). При цьому ОЗ умикається паралельно до обмотки якоря (рис. 6.6).
Рисунок 6.6 – Паралельне збудження
Послідовне (серієсне) збудження. При цьому ОЗ умикається
послідовно з обмоткою якоря. Струм якоря є одночасно струмом збудження. ОЗ розраховується на великий струм, має невелику кількість витків та виготовляється дротом великого перерізу (рис. 6.7).
Рисунок 6.7 – Послідовне збудження

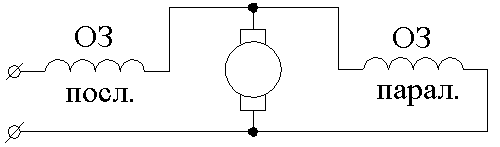

Змішане (компаундне) збудження. При цьому ОЗ має дві
котушки. Одна вмикається послідовно, друга – паралельно до обмотки якоря. Ці машини мають переваги щодо інших машин (рис. 6.8).
Рисунок 6.8 – Змішане збудження
Збудження сталими магнітами. При цьому ОЗ відсутня,
основний магнітний потік (МП) створюється сталими магнітами статора (рис. 6.9).
Рисунок 6.9 – Збудження сталими магнітами
6.4 Двигуни постійного струму з паралельним, послідовним та незалежним збудженням
6.4.1 Двигуни паралельного (шунтові) та незалежного збудження
Розглянемо основне
рівняння двигуна
,
якщо проаналізувати особливості пуску,
то при n = 0,
,
тобто пусковий струм більший за
номінальний:
. (6.6)
Як правило,
.
Способи обмеження пускових струмів (3 способи):
Пуск за допомогою пускового реостата (додатковий опір у коло
якоря)
, (6.7)
Rдод вибирають так, щоб Іп = (2…3)Іном.
Пуск при зниженій напрузі. Для цього застосовують регульоване
джерело.
Прямий пуск (здійснюється для двигунів потужністю до 1 кВт).
Механічні характеристики ДПС незалежного та послідовного збудження практично однакові.
Рівняння механічної характеристики для ДПС паралельного або незалежного збудження має вигляд
. (6.8)
Рисунок 6.10 – Механічна характеристика ДПС паралельного та незалежного збудження
6.4.2 Двигуни послідовного збудження
Їх особливість
полягає в тому, що Ія = Із.
Також має місце пропорційність Ф
М. Оскільки
.
При послідовному збудженні рівняння (6.8) перетвориться в
, (6.9)
де С1 – С2 – коефіцієнти пропорційності.
Механічна характеристика таких двигунів – м’яка (рис. 6.11).
Ці двигуни витримують великі перевантаження та стійко працюють при знижених оборотах якоря. Їх необхідно використовувати з постійним навантаженням на валу. Розвантажувати ці ДПС не можна.
Рисунок 6.11 – Механічна характеристика ДПС послідовного збудження
6.4.3 Двигуни змішаного збудження
Їх особливістю є те, що МП створюється двома обмотками збудження, тобто
. (6.10)
При змішаному збудженні, з урахуванням (6.10), рівняння (6.8) перетвориться в таке співвідношення:
. (6.11)

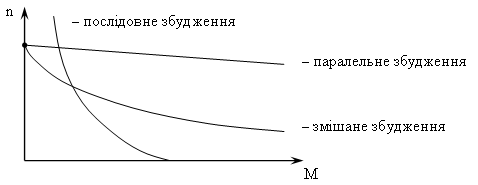

Для порівняння (див. рис. 6.12):
Рисунок 6.12 – Механічні характеристики ДПС
