Кольорове маркування постійних резисторів.
Останнім часом постійні резистори все частіше маркірують колірним кодом. Маркування наносять на циліндрову поверхню резистора у вигляді крапок або кругових смуг (поясочків). Вона позначає номінальний опір резистора і відхилення, що допускається, його опору від номінального значення. Номінальний опір виражений в омах двома або трьома цифрами (у разі трьох цифр остання не рівна нулю) і множником 10n, де n - будь-яке ціле число від - 2 до + 9.
Для резисторів з номінальним опором, що виражається двома цифрами і множником, колірна маркіровка складається з чотирьох знаків або трьох при допуску +20 % (такий допуск маркуванням не наносять).
Маркувальні знаки зсунуті до одного з торців резистора. Першим рахують знак, нанесений поряд з торцем. Якщо довжина резистора не дозволяє зсунути маркування до одного з торців, останній знак роблять в 1,5 раз крупніше за інші. Маркувальні знаки розташовують на резисторі зліва направо в наступному порядку: перший знак - перша цифра; другий знак - друга; третій - множник. Це - номінальний опір. Четвертий знак - відхилення опору, що допускається.
|
|
|
|

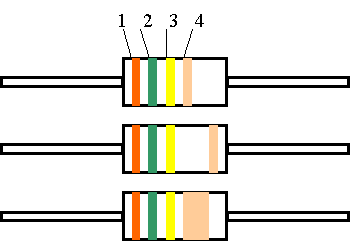

4-х смуговий код |
|

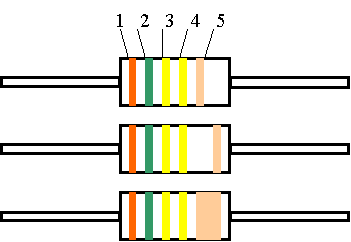

5-ти смуговий код |
Для резисторів з номінальним опором, вираженим трьома цифрами і множником, колірна маркіровка складається з п'яти знаків: перші три знаки - три цифри номінала: четвертий знак - множник, п'ятий - допустиме відхилення опору.
Кольори маркувальних знаків і відповідні їм числа номіналу н допуску вказані в таблиці:
Колір |
1 смуга номінал |
2 смуга номінал |
3 смуга номінал |
4(3) смуга множник |
5(4) смуга допуск |
|||||||||||
Чорний |
0 |
0 |
0 |
1 |
1% |
|||||||||||
Коричневий |
1 |
1 |
1 |
10 |
2% |
|||||||||||
Червоний |
2 |
2 |
2 |
10 |
|
|||||||||||
Оранжевий |
3 |
3 |
3 |
10 |
|
|||||||||||
Жовтий |
4 |
4 |
4 |
10 |
|
|||||||||||
Зелений |
5 |
5 |
5 |
10 |
0.5% |
|||||||||||
Синій |
6 |
6 |
6 |
10 |
0.25% |
|||||||||||
Фіолетовий |
8 |
7 |
7 |
10 |
0.1% |
|||||||||||
Сірий |
7 |
8 |
8 |
|
0.05% |
|||||||||||
Білий |
9 |
9 |
9 |
|
|
|||||||||||
Срібний |
|
|
|
0.01 |
10% |
|||||||||||
Золотистий |
|
|
|
0.1 |
5% |
|||||||||||
Відсутній |
|
|
|
|
20% |
