Резистори постійні.
У радіоелектронній апаратурі застосовуються недротяні резистори, струмопровідним елементом яких є тонкі вуглецеві або металеві плівки, нанесені на керамічну трубку або стрижень, а також дротяні резистори, струмопровідним елементом яких служить дріт з високоомного сплаву, намотаний на ізолюючий каркас.
|
Стандартне позначення |
|
0,05 Вт |
|
0,125 Вт |
|
0,25 Вт |
|
0,5 Вт |
|
1 Вт |
|
2 Вт |

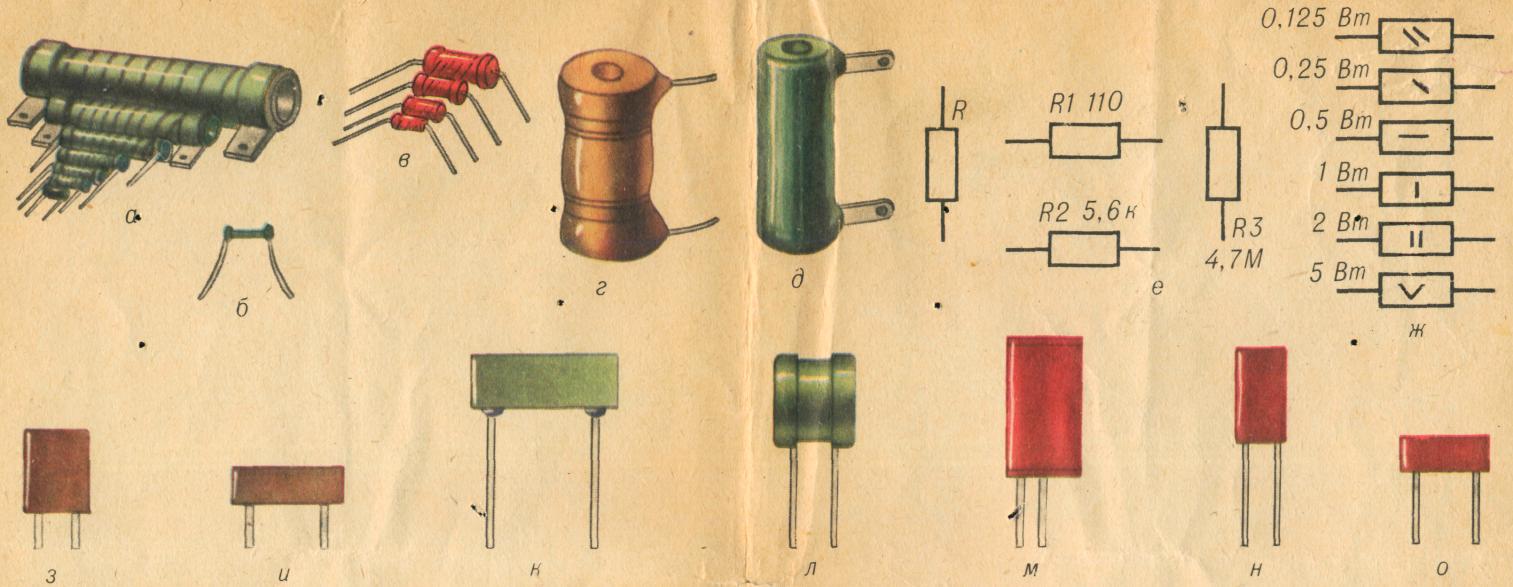

Найбільш поширені типи недротяних резисторів: ВС (а) —високостабільні опором 10 Ом... 10 Мом на розсіювану потужність 0,125... 10 Вт; МЛТ (в) — металізовані лаковані теплостійкі груп А і Б (залежно від е. р, с. шумів) Опором 8,2 Ом...10 Мом на розсіювану потужність 0,125...2 Вт; УЛМ (б) — вуглецеві лаковані малогабаритні опором 10 0м...1 Мом на розсіювану потужність 0,12 Вт. Окрім названих використовуються і інші типи недротяних резисторів: ОМЛТ і ОМЛТЕ (при таких же параметрах, що і МЛТ, володіють підвищеною механічною міцністю і надійністю); МТ, МТЄ, С1-4 і С2-6 (на вигляд, по розміру і розсіюваним потужностям аналогічні резисторам МЛТ, але більш теплостійкі).
З дротяних резисторів в радіоелектронній апаратурі застосовуються наступні типи: ПЕ (г) — дротяні емальовані опором 1 Ом...51 кОм на розсіювану потужність 7,5... 150 Вт; ПЕВ (д) — дротяні емальовані вологостійкі опором 1 Ом...56 кОм на розсіювану потужність 2,5... 100 Вт.
Для друкованого монтажу спеціально розроблені і випускаються резистори С5-14 В (э), С5-22 (и), С5-41 (к), С5-44 (л), С5-49 М, С5-55 (н), С5-58 (о) опором 1 Ом.., 20 мОм на розсіювану потужність 0,05.. 10 Вт.
Маркування на резисторах — буквено-цифрове, містить дані про тип, номінальне значення опору і клас точності резистора. Згідно ГОСТ 11076— 69 буква, що визначає опір, ставиться на тому місці, де повинна бути кома, що розділяє цілу і дробову частини позначення (якщо в значенні опору цілі числа відсутні, то нуль попереду букви не ставиться). Наприклад М24В — опір 0,24 Мом =240 кОм ±20%; 4К7С - опором 4,7 кОм ±10%.
На схемах постійний резистор позначається прямокутником (мал. е, зліва) з відношенням сторін 1 :2,5. Біля умовногого граф. позн. справа або зверху, ставиться буква R, поряд з нею — цифра, яка вказує порядковий номер резистора, а з пропуском або знизу — число, що характеризує його номінальний опір. Величини до 1000 Ом виражаються в омах (при номіналі одиниця опору не проставляється), від 1000 до 1 000 000 Ом — в кілоомах (ставиться буква к), від 1 000 000 Ом і вище— в мегаомах (ставиться буква М), Наприклад: R1 110 і R2 5,6к (мал. е, посередині) означають відповідно перший резистор опором 110 Ом і другий — опором 5600Ом; R3 4,7 М (мал. е, справа) - третій резистор опором 4700000 Ом.
Для вказівки потужності, на яку розрахований резистор, застосовуються позначення, показані на мал. ж.
