Радіоелементи. Резистори.

Резистори:

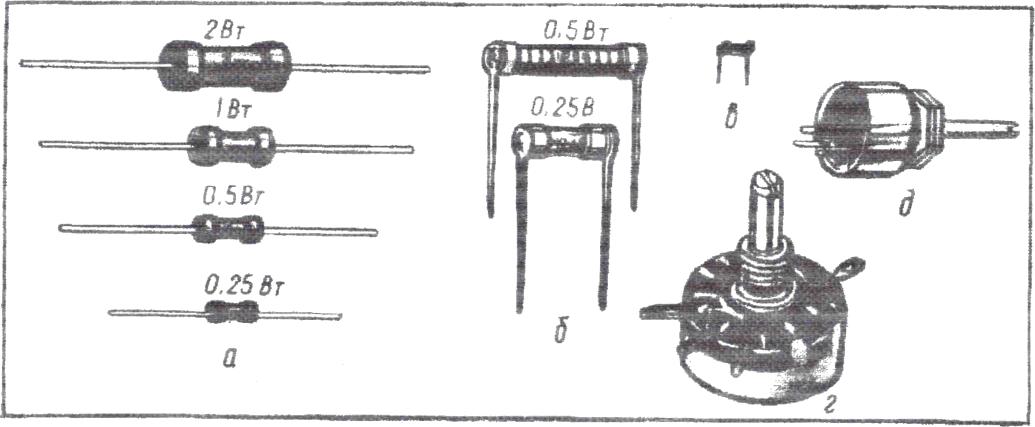

мал. а - МЛТ; б - ВС, в - УЛМ; е - СП-1; д— СПО- 0,5

Призначення резистора - забезпечення необхідного спаду U на якій-небудь ділянці електричного ланцюга, по якій проходить електричний струм, або обмеження сили струму при повній напрузі. 3 допомогою резистора створюють певні умови робота радіоламп, транзисторів і інших електровакуумних і напівпровідникових елементів.

Резистори є змінні, підстроювальні, постійні. 3 постійних найчастіше використовують резистори типу МЛТ (металізований лакований теплостійкий), ВС (вологостійкий), УЛМ (вуглецевий лакований малогабаритний), із змінних - СП (резистор із змінним опором) і СПО (резистор із змінним об'ємним опором) Зовнішній вигляд цих резисторів показано на мал. 1.

Резистори розрізняють за опором і потужністю. Опір вимірюють в омах, кілоомах і мегаомах. Потужність же позначають цю одиницю літерами Вт. Резистори різної потужності відрізняються розмірами. Чим більша потужність резистора, тим більші його розміри.

Опір резистора проставляють на схемах поряд з його умовним позначенням. Якщо опір менший 1 кОм, цифрами вказують число омів без одиниці вимірювання. При опорі 1 кОм 1 більшому - до 1 МОм указують число мегомів і ставлять поряд літеру «к». Опір 1 МОм і більший виражають числом мегомів з доданням літери «М». Наприклад, якщо на схемі поряд з позначенням резистора написано 510, значить, опір резистора 510 Ом. Позначенням 3,6 к і 820 к відповідає опір 3,6 кОм і 820 кОм. Напис на схемі 1М або 4,7 М означає, що використовуються резистори опором 1 МОм 14,7 МОм. На відміну від постійних резисторів, які мають два виводи, у змінних резисторів таких виводів три (мал.1). На схемі вказують опір між крайніми виводами змінного резистора. Опір же між середнім виводом і крайніми змінюється при обертанні осі резистора, яка виступає назовні. Причому, якщо вісь повертають в один бік, опір між середнім виводом і одним з крайніх зростає, відповідно зменшуючись між середнім виводом та іншим крайнім. Коли ж вісь повертають назад, відбувається протилежне. Цю властивість змінного резистора використовують, наприклад, для регулювання гучності звуку в підсилювачах, приймачах, електрофонах.

Позначення по ГОСТ 2.728-74	Опис	Зображення

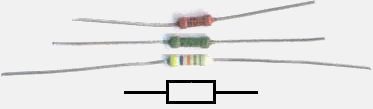

	Нерегульований резистор

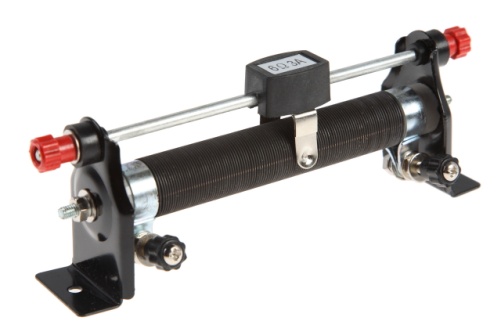

	Змінний резистор, включений як реостат (повзунок з'єднаний з одни з крайніх виводів).

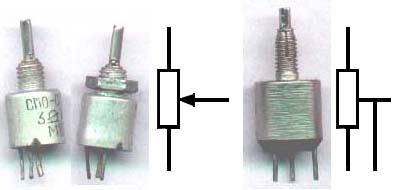

	Регульований потенціометр

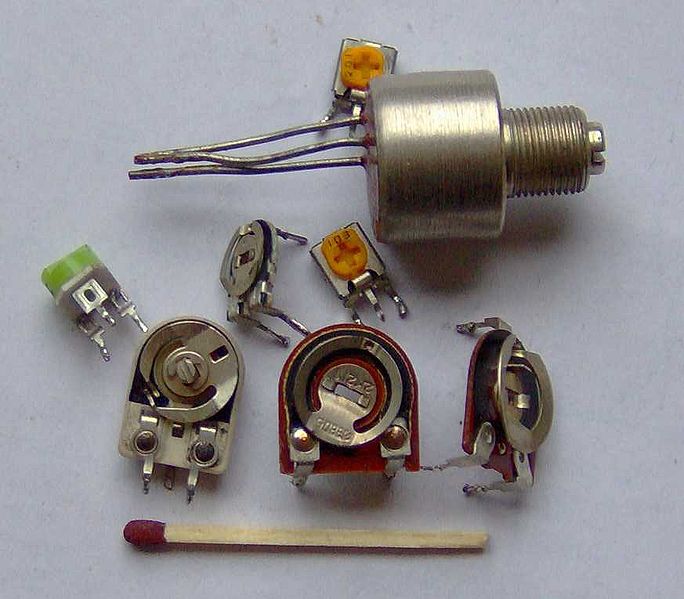

	Підстроювальний резистор, включений як реостат (повзунок з'єднаний з одним з крайніх виводів)

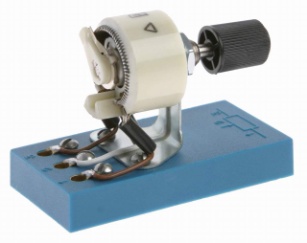

	Підстроювальний резистор (потенціометр)

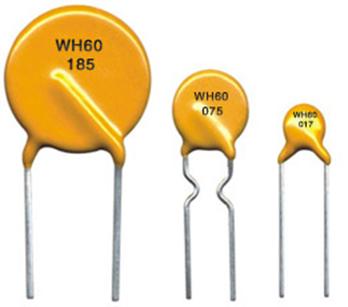

	Варістор (опір залежить від прикладеної напруги)
	Терморезистор (опір залежить від температури).
	Фоторезистор (опір залежить від освітленності).

Позначення за ГОСТ 2.728-74	Опис
	Сталий резистор без вказання номінальної потужності, що розсіюється
	Сталий резистор з номінальною потужністю, що розсіюється 0,05 Вт
	Сталий резистор з номінальною потужністю, що розсіюється 0,125 Вт
	Сталий резистор з номінальною потужністю, що розсіюється 0,25 Вт
	Сталий резистор з номінальною потужністю, що розсіюється 0,5 Вт
	Сталий резистор з номінальною потужністю, що розсіюється 1 Вт
	Сталий резистор з номінальною потужністю, що розсіюється 2 Вт
	Сталий резистор з номінальною потужністю, що розсіюється 5 Вт
	Сталий резистор з номінальною потужністю, що розсіюється 10 Вт
